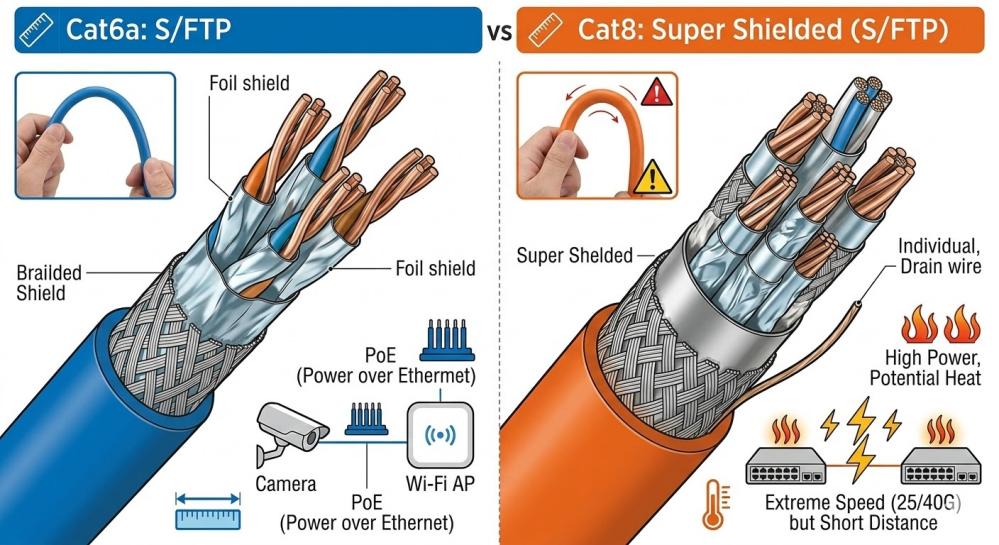

Açık hiyerarşi için numaralandırılmış bölümlerle yapılandırılmış olan aşağıdaki makale, 2025-2026 standartlarına, gerçek dünya performansına ve sektör fikir birliğine dayalı objektif bir karşılaştırma sunmaktadır. 1. Giriş: Temel Soru ve Hedef Konumlandırma 2025-2026'da ev ağlarının büyük çoğunluğu için "Cat6a daha uygun ve dengeli bir seçimdir". Cat8 daha yüksek teorik bant genişliği sunsa da avantajları çoğunlukla veri merkezi kısa mesafe senaryolarıyla sınırlıdır ve konut ortamlarındaki ek maliyet ve karmaşıklığı nadiren haklı çıkarır. Şekil 1: Cat6a ve Cat8 tüm ev kablolaması ve kısa mesafeli ara bağlantının karşılaştırılması 2.Teknik Özellikler Karşılaştırması (Standartlara ve Gerçek Dünya Verilerine Dayalı) 2.1 Temel Parametreler Tablosu Özellik Cat6a Cat8 (Cat8.1 / Cat8.2) Maksimum Nominal Hız 10 Gb/sn 25 Gb/sn veya 40 Gb/sn Bant genişliği (Frekans) 500 MHz 2000 MHz Tam Hızda Maksimum Mesafe 100 metre 30 metre Ekranlama Genellikle F/UTP veya S/FTP (güvenilir 10G için önerilir) Zorunlu S/FTP (ağır koruma) Kablo Kalınlığı ve Esnekliği ≈6–7 mm, daha esnek ≈8–9 mm, çok daha sert ve daha hantal Tipik Maliyet (kaliteli som bakır, 100 m2 başına) 60-150$ 250–600 ABD Doları (genellikle 3–5 kat daha yüksek) Birincil Tasarlanmış Kullanım Kurumsal LAN'lar, ofisler, modern evler Veri merkezi kısa ara bağlantıları (sunucudan anahtara) Şekil 2: Cat6a ve Cat8'in kesit yapısının ve fiziksel özelliklerinin karşılaştırılması kablolar 2.2 Spesifikasyon Notları Bu değerler TIA/EIA standartlarına ve tutarlı üretici verilerine dayanmaktadır. Cat8'in 2016-2017 civarında standartlaştırılmasından bu yana, tipik ev kullanımına uygunluğunu artıracak hiçbir büyük değişiklik meydana gelmedi. 3. 2026 Yılında Tipik Ev Ağı Gereksinimleri 3.1 Ortak Kullanım Senaryoları - İnternet erişimi: 500 Mbps – 10 Gbps (birçok pazarda fiber veya gelişmiş kablolu geniş bant) - Yerel trafik: 4K/8K yayın, NAS dosya aktarımları, oyun, birden fazla Wi-Fi 6E/7 erişim noktası, akıllı cihazlar, güvenlik kameraları - Kablo çalışma uzunlukları: Evden düşmelerin çoğu 15 ila 70 metre arasında değişir (birçoğu oda düzenlerinden dolayı 30 m'yi aşar) - Son cihazlar: Tüketici bilgisayarları, konsolları, TV'leri ve NAS birimleri genellikle 1/2,5/10 Gbps bağlantı noktalarında maksimuma çıkar; 25/40 Gbps NIC'ler nadir ve pahalı olmaya devam ediyor 3.2 Mesafe ve Pratik Performans Sınırları Cat6a, parazit ve gelecekteki yükseltmeler için marj ile tüm ev kablolarını kapsayan 100 metrede 10 Gbps'yi güvenilir bir şekilde sunar. Cat8'in 25–40 Gbps kapasitesi 30 metreyle sınırlıdır; bunun ötesinde performans Cat6a'ya benzer veya ondan daha iyi olmayan seviyelere düşerken maliyet önemli ölçüde artar. 4.Dengeli Artıları ve Eksileri Karşılaştırması 4.1 Cat6a'nın Evde Kullanıma Yönelik Avantajları - Gerçekçi ev mesafelerinde güvenilir 10 Gbps - Önceki tüm kategorilerle geriye dönük olarak uyumludur - Uygun maliyet ve geniş kullanılabilirlik - Mükemmel PoE desteği (kameralar, kablosuz AP'ler vb.) - 2030'ların başına kadar çoklu gigabayt internet ve yerel trafik için yeterli boşluk payı 4.2 Cat6a Sınırlamaları - 10 Gbps ile sınırlandırılmıştır (hala mevcut ev cihazlarının neredeyse tamamının ihtiyaçlarını fazlasıyla aşmaktadır) 4.3 Cat8 Avantajları - En yüksek bakır bant genişliği ve güçlü gürültü engelleme - Son derece kısa, yüksek yoğunluklu bağlantılar için kullanışlıdır 4.4 Ev Bağlamında Cat8 Başlıca Dezavantajları - Tam 25/40 Gbps performansı için 30 metrelik katı sınır - Oransal fayda çok az veya hiç olmayan, önemli ölçüde daha yüksek maliyet - Kurulumu çok daha zor (daha sert, daha kalın; duvarlardan ve dar virajlardan geçmek daha zor) - Tipik 10 Gbps (veya daha yavaş) bağlantı noktalarına ve anahtarlara bağlandığında hız avantajı yoktur 5. Sektör Uzlaşması ve Toplum Geri Bildirimi (2025–2026) Reddit (r/HomeNetworking, r/homelab), üretici kılavuzları ve 2025-2026 arasındaki teknik makaleler hakkındaki tartışmalar, Cat8'i sürekli olarak konut uygulamaları için aşırıya kaçan veya veri merkezine özel olarak tanımlıyor. NAS ve 10G cihazlarına sahip profesyonel tüketici kurulumlarında bile yetenek, maliyet ve kurulum kolaylığı arasındaki pratik denge nedeniyle hakim öneri Cat6a'dır. Şekil 3: 2025/2026 Ev Ağı Kablolama Katmanı Öneri Piramidi 6. Ev Ağı Öneri Özeti 6.1 Standart Evler (akış, oyun, akıllı cihazlar, 5-10 Gbps'ye kadar internet) → Yüksek kaliteli Cat6 genellikle yeterlidir; "Cat6a geleceğe daha iyi uyum ve parazit direnci sağlıyor". 6.2 Gelişmiş / Daha Büyük Evler (10 Gbps internet, yoğun NAS kullanımı, birden fazla 10G cihaz, yeni inşaat veya tamamen yeniden kablolama) → "Cat6a önerilen standarttır". 6.3 Cat8'i yalnızca şu nadir durumlarda düşünün: - Az sayıda 25/40 Gbps cihaza çok kısa süreli ( - Ev veri merkezi benzeri düzen - Bütçe önemli değildir ve buna uygun yüksek hızlı donanım halihazırda kullanımdadır 7. Kurulum Önerileri Çoğu konut projesi için (teknoloji ağırlıklı olanlar dahil) Cat6a performans, güvenilirlik, kurulum kolaylığı ve değerin en iyi kombinasyonunu sunar. Katı saf bakır kablo kullanın (CCA/kaplamalı alüminyumdan kaçının), T568-B sonlandırma standardını izleyin ve 2030'lar ve sonrasında uzun vadeli kararlılığı sağlamak için tüm çalışmaları test edin.

Fotovoltaik (PV) sistemlerde, DC kablolar sistem güvenliği, verimliliği ve uzun vadeli güvenilirliğinde kritik bir rol oynar. Bu nedenle doğru güneş enerjisi kablosunun seçilmesi yalnızca bir tasarım tercihi değil, aynı zamanda bir uyumluluk ve risk yönetimi kararıdır. Bu makale, modern H1Z2Z2‑K güneş enerjisi kablosu ile PV kurulumlarında yaygın olarak kullanılan önceki PV1‑F tipi arasında teknik bir karşılaştırma sağlar. Yönetici Özeti H1Z2Z2‑K güneş enerjisi kablosu, EN 50618 Avrupa standardına göre tasarlanmıştır ve teknik olarak IEC 62930 ile de uyumludur. Modern fotovoltaik sistemleri, özellikle 1500 V DC kurulumlarını desteklemek için geliştirilmiştir. PV1‑F kabloları genellikle TÜV 2 PfG 1169/08.2007 sertifika gerekliliklerine göre üretilir ve orijinal olarak daha önceki 1000 V DC fotovoltaik sistemler için tasarlanmıştır. Güneş enerjisi santralleri Sistem Dengesi (BOS) maliyetlerini azaltmak için daha yüksek voltaj mimarilerine doğru ilerledikçe, H1Z2Z2‑K yeni kurulumlar için tercih edilen çözüm haline geldi. Temel Teknik Farklılıklar 1. Gerilim Değeri Şebeke ölçekli fotovoltaik santraller giderek daha fazla 1500 V DC sistemler kullanılarak inşa ediliyor çünkü daha yüksek gerilim dizileri akım seviyelerini düşürüyor ve dolayısıyla bakır kullanımını, kurulum maliyetini ve güç kaybını azaltıyor. H1Z2Z2‑K kabloları tipik olarak 1,5 kV DC fotovoltaik sistemler için derecelendirilmiştir (sistem tasarım voltajları genellikle üretici spesifikasyonlarına bağlı olarak belirli test koşulları altında yaklaşık 1,8 kV'a kadar izin verir). Bu, onları modern yüksek voltajlı güneş enerjisi kurulumları için uygun hale getirir. PV1‑F kabloları genellikle 1000 V DC'ye kadar fotovoltaik sistemler için tasarlanmıştır ve bu nedenle daha yeni 1500 V sistemlerin tasarım gereksinimlerini karşılamayabilir. 2. Yalıtım ve Kılıf Malzemeleri Her iki kablo tipi de tipik olarak çapraz bağlı poliolefin yalıtım malzemeleri kullanır (genellikle XLPO veya XLPE olarak kısaltılır). Çoğu modern tasarımda bu malzemeler halojensiz ve düşük dumanlı (LSZH) olup, gelişmiş yangın güvenliği ve çevresel performans sağlar. H1Z2Z2‑K kablolar normalde uzun süreli UV ışınlarına maruz kalma, ozon direnci ve zorlu dış ortam ortamları için özel olarak optimize edilmiş çift katmanlı çapraz bağlı yalıtım ve kılıfa sahiptir. 3. Suya Dayanıklılık ve Çevre Koruma H1Z2Z2‑K kabloları, neme, UV radyasyonuna, ozona ve hava koşullarına karşı güçlü koruma da dahil olmak üzere yüksek düzeyde çevresel direnç sağlayacak şekilde tasarlanmıştır. Bazı üreticiler bu kabloları kurulum standartlarında tanımlanan yüksek suya dayanıklılık seviyelerine göre (test koşullarına ve üretici belgelerine bağlı olarak AD7 veya AD8 gibi) sınıflandırır. Pratik anlamda bu, kablonun yüzen güneş enerjisi santralleri veya sık sık yağmura maruz kalan kurulumlar gibi çok ıslak ortamları tolere edebileceği anlamına gelir. Ancak kalıcı suya batırma performansı her zaman üreticinin spesifik sertifikasyonları ve kurulum yönergeleri aracılığıyla doğrulanmalıdır. PV1‑F kabloları ayrıca dış mekanda iyi bir dayanıklılık sağlar ancak genellikle aşırı ıslak veya mekanik açıdan zorlu ortamlarda daha düşük performans marjlarına sahiptir. 4. Mekanik Mukavemet ve Montaj H1Z2Z2‑K kablolar, PV1‑F'ye kıyasla daha iyi kılıf sağlamlığı ve mekanik dayanıklılık sağlayacak şekilde tasarlanmıştır. Bu onları zorlu kurulum ortamlarına daha uygun hale getirir. En iyi uygulama olarak koruyucu boru veya kablo kanalları hâlâ önerilse de, H1Z2Z2‑K kabloları, uygun mekanik koruma ve yerel elektrik düzenlemelerine uyulduğu takdirde belirli doğrudan gömme veya zorlu dış mekan koşullarında monte edilebilir. PV1‑F kabloları genellikle daha kontrollü kurulum koşulları gerektirir ve mekanik açıdan zorlu yerleşimlerde daha az kullanılır. 5. Sıcaklık Performansı ve Hizmet Ömrü Modern güneş enerjisi kablolarının tipik çalışma sıcaklığı aralıkları, normal çalışma koşulları altında yaklaşık -40°C ila 90°C arasındadır; iletken ve yalıtım tasarımına bağlı olarak daha yüksek kısa vadeli sıcaklık toleransı vardır. EN 50618 standartlarına göre tasarlanan güneş kabloları, tipik olarak, fotovoltaik modüllerin beklenen ömrüne uygun kurulum ve çalıştırma koşulları altında yaklaşık 25 yıllık bir hizmet ömrüne sahip olacak şekilde tasarlanmıştır. Sonuç PV1‑F kabloları, erken fotovoltaik dağıtımda önemli bir rol oynadı ve birçok eski sistemde varlığını sürdürüyor. Ancak H1Z2Z2‑K kabloları, daha yüksek gerilim kapasiteleri, gelişmiş çevresel dirençleri ve daha güçlü mekanik performansları nedeniyle modern PV kurulumları için tercih edilen çözüm haline gelmiştir. Distribütörler, EPC yüklenicileri ve güneş enerjisi geliştiricileri için H1Z2Z2‑K kablolarının belirtilmesi, mevcut fotovoltaik sistem tasarımlarıyla uyumluluğun ve uzun vadeli proje güvenilirliğinin sağlanmasına yardımcı olur.

Kabloları seçerken veya tasarlarken "YJV", "NA2XY" ve "THHN" gibi harf kombinasyonları yüzünden hiç kafanızın karıştığını hissettiniz mi? Bu kodlar rastgele değildir; iletken malzemeyi, yalıtım yapısını, kılıf performansını ve hatta uygulama senaryosunu kapsayan temel "teknik kimlik kartlarıdır". Küresel olarak teknolojik gelenekler, standart sistemler ve mühendislik ihtiyaçlarındaki farklılıklar nedeniyle çeşitli benzersiz adlandırma kuralları ortaya çıkmıştır. Bu "teknik lehçeleri" anlamak, doğru kablo seçiminin sağlanması ve mühendislik projelerinde uluslararası teknik uyumun sağlanması açısından çok önemlidir. 1. Uluslararası Yaygın Adlandırma Sistemi: Senaryo Tabanlı ve Profesyonel "Teknik Dil" 1.1 Çin Sistemi (GB Standardı): Titiz Hiyerarşik "Mühendislik Mantığı Yöntemi" Çin kablo modelleri, mantıksal olarak açık, mühendislik açısından hızlı bir şekilde yorumlanması kolay ve büyük ölçekli elektrik şebekesi ve inşaat projelerine mükemmel şekilde uyarlanmış olan "iletken-yalıtım-iç kılıf-zırh-dış kılıf" şeklindeki hiyerarşik kodlama kuralını sıkı bir şekilde takip etmektedir. Tipik Kod Çözme Örneği: YJV22-0.6/1kV YJ: Çapraz bağlı polietilen (XLPE) yalıtım (Y, XLPE'yi temsil eder, J genellikle yalıtım malzemeleriyle ilişkilendirilir) V: Polivinil klorür (PVC) kılıf 22: İlk "2" çift çelik bant zırhı, ikinci "2" PVC dış kılıfı belirtir Alüminyum iletkenler "L" ile işaretlenirken (örneğin, YJLV22) bakır iletkenler genellikle atlanır. Yukarıdaki resim YJV serisi kablonun tipik kesit yapısını açıkça göstermektedir: bakır iletken, XLPE izolasyonu, dolgu maddesi, PVC kılıf ve zırh katmanı. 1.2 Avrupa Sistemi (IEC/VDE): Kısa ve Etkili "Materyal Kısaltma Yöntemi" Avrupa ülkeleri, temel malzemelerin doğrudan kısaltmalarını, kısa kodlarla kullanmayı tercih ediyor ve AB CPR düzenlemeleriyle kusursuz entegrasyonu vurguluyor. Tipik Kod Çözme Örneği: NA2XY N: Standarda (Norm) uygun kablo A: Alüminyum iletken 2X: Çapraz bağlı polietilen (XLPE) yalıtım (2X, XLPE için özel bir tanımlayıcıdır) Y: Polivinil klorür (PVC) kılıf Diğer bir yaygın örnek "H07V-K"dir: H, uyumlaştırılmış standardı temsil eder, 07, 450/750V voltaj değerini, V, PVC izolasyonu ve K, esnek iletken sabitlemesi içindir. Yukarıdaki resim, alüminyum çekirdekli XLPE yalıtımlı PVC kılıfın klasik bir kombinasyonu olan NA2XY kablosunun kesitini ve yapısal diyagramını göstermektedir. 1.3 ABD Sistemi (UL/NEC): Performans Odaklı "İşlevsel Sertifikasyon Yöntemi" ABD adlandırması daha çok bir "güvenlik performansı etiketi" gibidir; ısıya dayanıklılık ve yangına dayanıklılık gibi temel göstergeleri doğrudan yansıtır ve katı NEC düzenlemelerine ve sigorta sorumluluk sistemine hizmet eder. Tipik Kod Çözme Örneği: THHN T: Termoplastik izolasyon (genellikle PVC bazlı) HH: Yüksek ısı direnci derecesi (90°C) N: Naylon kılıf Ayrıca, pazara erişim ve yangın güvenliğine vurgu yapan yangına dayanıklılık dereceleri de (CM, CMR, CMP gibi) belirtilmektedir. Yukarıdaki resim, sahada hızlı tanımlamayı kolaylaştıran THHN kablolarının tipik markalama yöntemini ve renk kodlamasını göstermektedir. 1.4 Orta Doğu ve Güneydoğu Asya: Uluslararası Standartların "Hibrit Uygulaması"nın Uygulama Alanları Orta Doğu'daki projeler (Suudi Arabistan ve Irak gibi) genellikle IEC ve BS/VDE ile ikili uyumluluk gerektirir ve alev geciktiricilik ve yüksek sıcaklık direncine ilişkin ek sıkı gereksinimlere sahiptir; Güneydoğu Asya (Singapur ve Vietnam gibi) bir plan olarak IEC'yi kullanır (CP5, TCVN, vb.) ve üst düzey projeler genellikle doğrudan IEC/BS'yi belirtir, özellikle LSZH'nin düşük dumanlı ve halojensiz özelliklerini vurgular. 2. Temel Farklılıklar: Bölgesel Senaryolara ve Standartlara Hassas Uyum Çin Sistemi: Açık hiyerarşik seviyeler ve kolay parti yönetimi ile "hızlı tasarımlı standartlaştırılmış tedarik" mühendislik ritmine hizmet eder. Avrupa Sistemi: Minimalist kodlamayı takip eden, birleşik bir pazar ve mevzuat uyumuna dayanır. ABD Sistemi: Ticari sigorta ve hukuk kültüründen kaynaklanır ve "belgelenebilir performans"ı vurgular. Orta Doğu/Güneydoğu Asya: Uluslararası EPC (Mühendislik, Tedarik ve İnşaat) modeli kapsamında, ürünlerin "çok standartlı" olmasını gerektiren standart bir yakınsama alanı. Genel Kablo Kodlaması Hızlı Referans Tablosu: 3. Kablo Seçiminde Hatalardan Kaçının: Huapu Kabloları Hassas Eşleştirme Sağlar Adlandırma kuralını anlamak yalnızca ilk adımdır. Daha da önemlisi, kabloyu projenizin voltajına, kurulum ortamına, yangın güvenliği gereksinimlerine, bütçeye ve diğer faktörlere göre eşleştirmekle ilgilidir. Tam tip testinden ve üçüncü taraf sertifikasyonundan geçen ürünlere öncelik vermenizi öneririz. Çıplak teller de dahil olmak üzere tüm kablo çeşitlerini kapsıyoruz. güç kabloları , kontrol kabloları ve özel kablolar. YJV serisi güç kabloları, KVV kontrol kabloları, WDZ-YJY düşük dumanlı halojensiz kablolar, ZR-YJV alev geciktirici kablolar veya farklı iletken şekillerine (yuvarlak, yelpaze şeklinde, oluklu) uyarlanmış özelleştirilmiş ürünler olsun, inşaat, endüstri ve iletişim gibi çeşitli senaryoların ihtiyaçlarını tam olarak karşılayabiliriz. Projeleriniz için kablo seçimi konusunda artık endişelenmenize gerek yok! Huapu Cables mükemmel uyumu bulmanıza yardımcı olur! Özelleştirilmiş bir seçim çözümü almak ve profesyonel kabloların projelerinizi korumasına izin vermek için aşağıdaki bağlantıya tıklayın.

Güç mühendisliği ve kablo seçiminde iletken formu, kablo performansını, yapısal boyutları ve proje maliyetlerini etkileyen kritik bir faktördür. Farklı iletken yapıları doldurma faktörü, dış çap, malzeme kullanımı ve kurulum yöntemleri açısından önemli farklılıklar gösterir. Mevcut mühendislikteki yaygın iletken formları şunları içerir: Yuvarlak İletkenler , Sıkıştırılmış (Sektör / Fayans şeklinde ) İletkenler ve Profilli (Trapez) İletkenler . Bu belge, tasarımcılara ve satın alma personeline açık bir referans sağlamak amacıyla bu yapıları sistematik olarak analiz etmektedir. ben. İletken Formlarını Neden Farklılaştırıyoruz? İletkenlerin öncelikle kesit alanı ve direnç gereksinimlerini karşılaması gerekirken, pratik mühendislik daha fazlasını gerektirir: Yapısal Boşluklar : Çok damarlı kablolarda iletkenler arasındaki boşluklar genel yapıyı etkiler. Dış Çap : İletken yapısı kablonun genel çapını doğrudan etkiler. Kurulum Verimliliği : Dış çap gerekli döşeme alanını, boru boyutunu ve inşaat zorluğunu belirler. Tasarım Optimizasyonu : Doğru formun seçilmesi, kablo yapısal tasarımını optimize etmenin önemli bir yöntemidir. Malzeme Verimliliği : Orta ila büyük kesitler için iletkenin şekli genellikle basit malzeme eklemekten daha önemlidir. II. Yuvarlak İletkenler 1. İnşaat: Örgülü yuvarlak bakır veya alüminyum tellerden oluşan en yaygın biçim, standart örgülü veya sıkıştırılmış yuvarlak yapılarda mevcuttur. 2. Avantajlar : En uzun uygulama geçmişine sahip olgun üretim süreci. Mükemmel esneklik, kolay bükme ve montajı kolaylaştırır. Standart kablo terminalleriyle yüksek uyumluluk. Çeşitli kablo türleri için çok yönlü. 3. Sınırlamalar: Yuvarlak teller arasındaki doğal boşluklar daha düşük doldurma faktörüne neden olur, bu da çok damarlı tasarımlarda daha az alan verimliliğine ve daha büyük dış çaplara yol açar. 4. Uygulamalar: Küçükten büyüğe kesit güç kabloları , bina kabloları, kontrol/enstrüman kabloları ve yüksek esnekliğe sahip uygulamalar. III. Sıkıştırılmış (Sektör / Tile-shaped) Conductors 1. Tanım: Doldurma faktörünü arttırmak için tellerin dairesel olmayan kesitlere preslenmesiyle oluşturulan iletkenler; genellikle Sektör veya Döşeme benzeri şekiller olarak görülür. 2. Avantajlar: Önemli ölçüde daha yüksek iletken doldurma faktörü. Genel kablo dış çapını etkili bir şekilde azaltır. Gerekli yalıtım ve kılıf malzemesi hacmini azaltır. Çok çekirdekli kablo yapılarının kompaktlığını artırır. Sonuç: Aynı kesit altında bunlar yuvarlak iletkenlerden daha kompakttır. 3. Uygulama Notları: Dairesel olmayan bölüm nedeniyle sonlandırma sırasında özel terminaller veya uç şekillendirmesi gerekir. 4. Uygulamalar: Alçak gerilim çok damarlı kablolar, dağıtım ana hatları, 35 mm² ve üzeri kesitli kablolar ve belediye enerji projeleri. IV. Profilli (Trapez / Şekilli) İletkenler 1. İnşaat: Trapez iletkenler olarak da bilinen bu iletkenler, hassas presleme yoluyla oldukça yoğun bir yapı oluşturmak için trapez şekilli tel şeritlerden yararlanır. 2. Avantajlar: En yüksek iletken doldurma katsayısı. En kompakt kablo yapısı. Elektrik performansını korurken dış çapta daha fazla azalma. Optimize edilmiş metal malzeme kullanımı. 3. Uygulamalar: Orta ila büyük kesitli güç kabloları, kentsel şebeke iyileştirmeleri, endüstriyel güç sistemleri ve kablo çapı ve ağırlığı konusunda katı sınırlamalara sahip projeler. V. Karşılaştırma ve Seçim Kılavuzu 1. Karşılaştırma Tablosu Özellik Yuvarlak İletken Sıkıştırılmış (Sektör) Profilli (Trapez) Doldurma Faktörü Düşük (~%75-80) Yüksek (~85-90%) Çok Yüksek (> %92) Dış Çap En büyük Küçük Küçükest Esneklik Mükemmel Orta Düşük / Sert Ekonomik Değer Küçük bölümler için en iyisi Çok çekirdekli S-M kablolar için en iyisi Uzay açısından kritik projeler için en iyisi 2. Elektriksel Performans ve Seçim Önerileri Elektrik Standardı : Şekli ne olursa olsun, tüm iletkenler belirli bir kesit için DC direnç gereksinimlerini (örn. IEC 60228) karşılar. Bir form seçmek, bir elektrik güvenliği seçimi değil, bir mühendislik optimizasyonu seçimidir. Küçük Kesitler : Ekonomi ve çok yönlülük için yuvarlak iletkenler kullanın. Çok çekirdekli Orta/Büyük bölümler : Olgun tasarım için sıkıştırılmış (sektör) iletkenlere öncelik verin. Sıkı Alan Gereksinimleri : Maksimum kompaktlık için profilli (trapez) iletkenler kullanın.
