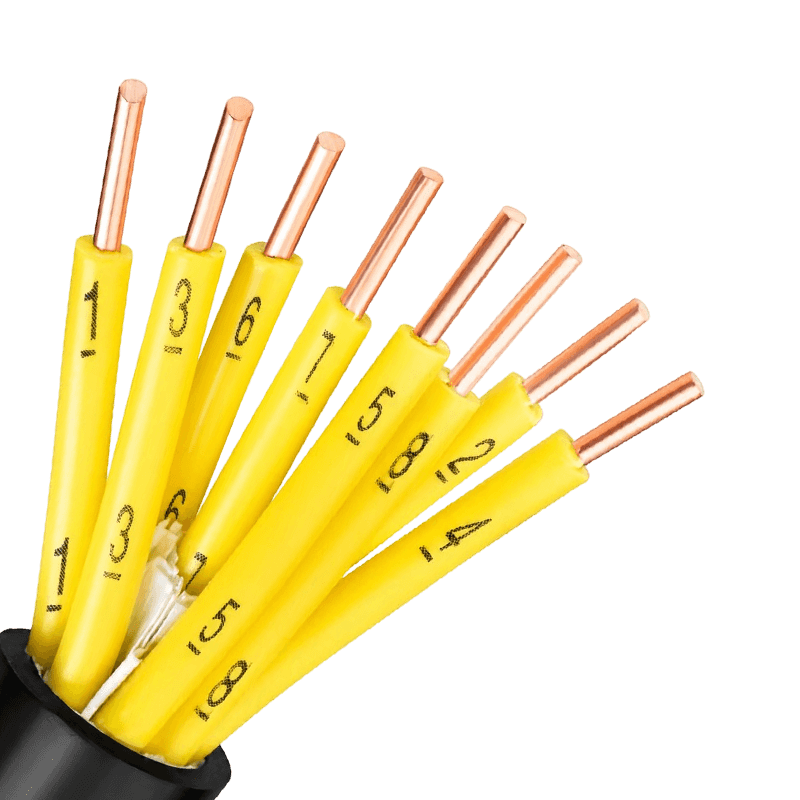

Yapısal Parametreler
| İletken | Cu / TC / Çıplak Cu / Esnek Örgülü Cu |
| Yalıtım | PVC / XLPE / PE / LSZH |
| Dolgu | PP Halat / LSZH Dolgu / Pamuk İpliği |
| Bantlama | CPP Bant / PET Bant / Dokumasız Kumaş |
| Kılıf | PVC / PE / LSZH / FR-PVC / PUR |
| Maksimum İletken Sıcaklığı | 70–125°C (Çalışma), 250°C'ye kadar (S/C) |
| Bükme Yarıçapı | 6–12 Gün |

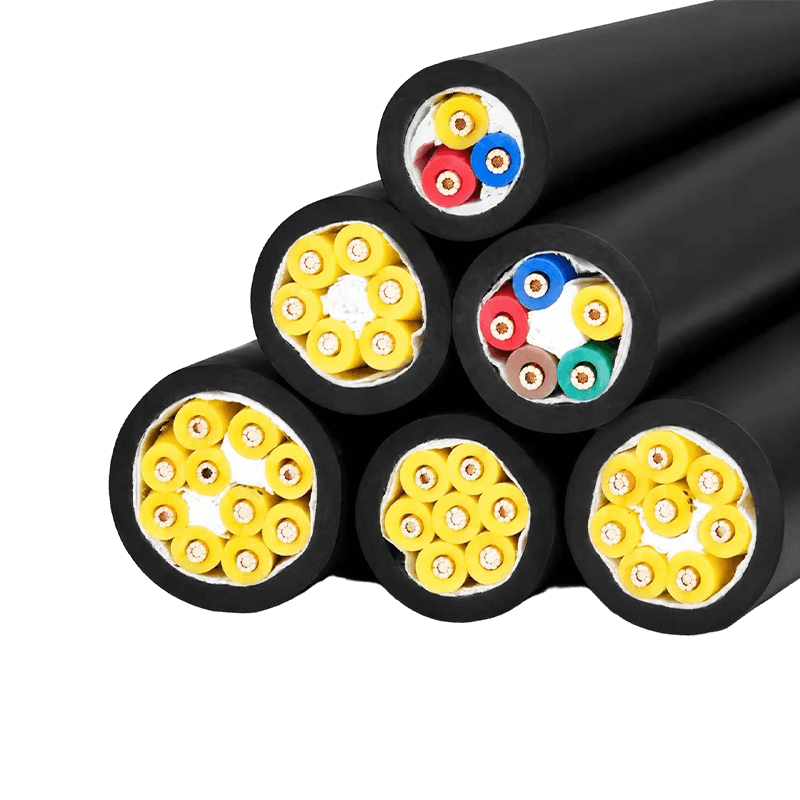

| Çekirdek Yapılandırması | Çok Çekirdekli (2–61C) |
| Kesit Aralığı | 0,5–10 mm² (AWG 22–8) |
| İletken Flexibility | Sınıf 2 / 5 / 6 |
Karakteristik:
1. Mükemmel yalıtım performansı, istikrarlı sinyal iletimi sağlar;
2. Karmaşık kontrol sistemlerine uyum sağlamak için çoklu çekirdek sayısı seçenekleri;
3. Güçlü anti-parazit özelliği, sinyal zayıflamasını azaltır;
4. Yağ ve kimyasal korozyona dayanıklı, endüstriyel ortamlara uygundur.
Uygulama:
Bu ürün, nominal gerilimi 450/750V ve altında olan kontrol sistemleri ve ölçüm devreleri için özel olarak tasarlanmıştır. Çeşitli kontrol, sinyal, koruma ve ölçüm sistemlerinde kararlı bağlantı ve sinyal iletimi için uygundur.
1. Endüstriyel otomasyon kontrol sistemleri;
2. Santral ve trafo merkezi kontrol devreleri;
3. Takım tezgahı elektrik kontrolü;
4. Enstrüman sinyal iletimi
Açıklama:
Plastik yalıtımlı kontrol kabloları, AC nominal gerilimi 450/750V ve altında olan otomatik kontrol, izleme sistemleri ve cihaz bağlantıları için özel olarak tasarlanmış iletim hatlarıdır. Endüstriyel otomasyonun, güç sistemlerinin ve akıllı binaların "sinir ağı" olarak kontrol sinyallerinin doğru ve güvenilir iletimini sağlarlar. Bu ürün serisi, yüksek kaliteli oksijensiz bakır iletkenler ve çevre dostu plastik malzemeler kullanılarak GB/T 9330-2020 ulusal standardına sıkı sıkıya uygundur. Polivinil klorür (PVC) yalıtım, çapraz bağlı polietilen (XLPE) yalıtım ve düşük dumanlı halojensiz (WDZ) yalıtım dahil olmak üzere çeşitli yalıtım kılıfı kombinasyonları sunarak genel uygulamalardan özel çevre ve güvenlik gereksinimlerine sahip uygulamalara kadar kapsamlı ihtiyaçları karşılar.
Nominal Gerilim Uo/U: 450/750V
İzin Verilen Maksimum Çalışma Sıcaklığı: PVC İzolasyon: 70°C
XLPE Yalıtımı: 90°C
Kısa Devre Sırasında Maksimum İletken Sıcaklığı (≤5s): PVC İzolasyon: 160°C
XLPE İzolasyon: 250 OC
Döşeme Sırasında Ortam Sıcaklığı: 0°C'den düşük olmamalıdır
Kurulum Sırasında Minimum Bükme Yarıçapı Gereksinimleri:
Zırhsız Kablolar:
PVC İzolasyon: Kablo dış çapının 6 katından az değil
XLPE İzolasyon: Kablo dış çapının 8 katından az değil
Zırhlı veya Bakır Bant Korumalı Kablolar: Kablo dış çapının 12 katından az olmamalıdır
Korumalı Esnek Kablolar: Kablo dış çapının 6 katından az değil

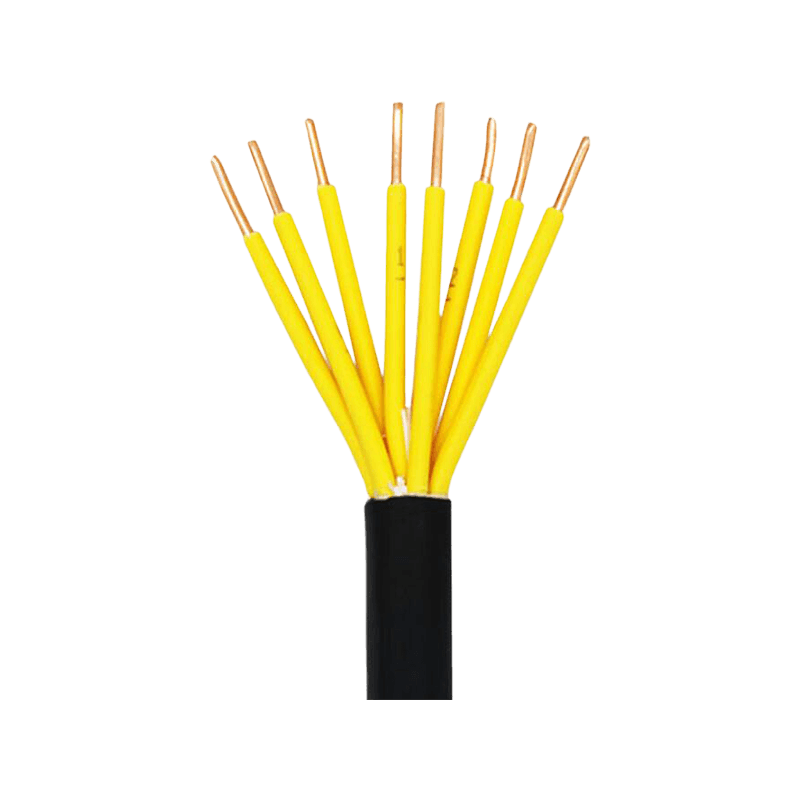

KVV
Teklif Alın
Plastik Yalıtımlı Kontrol Kablosu
| İletken | Bakır |
| Yalıtım | PVC |
| Doldurma | Polipropilen Dolgulu Halat |
| Çanta askısı | CPP Bant |
| Kılıf | PVC |
| En yüksek iletken sıcaklığı | 70 |
| Bükülme yarıçapı | 6-12Gün |
Hakkımızda
Zhejiang Huapu Cable Co., Ltd.
Zhejiang Huapu Cable Co., Ltd., üretim, satış, Ar-Ge ve hizmeti birleştiren profesyonel bir kablo üreticisidir. Şirket, çapraz bağlı polietilen ve PVC yalıtımlı güç kabloları, kontrol kabloları, havai kablolar, alüminyum örgülü teller, çelik çekirdekli alüminyum örgülü teller, bina kabloları, genel kauçuk kılıflı esnek kablolar, güç fiş kordonları, radyo frekans kabloları, iletişim kabloları, bilgisayar kabloları ve düşük duman halojensiz, alev geciktirici, yangına dayanıklı ve yangın korumalı kablolar gibi özel elektrik ekipman ürünlerinin üretimi ve geliştirilmesinde uzmanlaşmıştır.
Olarak Kontrol Kabloları Üreticiler ve Kontrol Kabloları Tedarikçileri Çin'de, Gelişmiş teknoloji, güçlü teknik uzmanlık, kapsamlı test yetenekleri ve iyi donanımlı laboratuvar tesisleri ile donatılmış olan şirket, modern üretim hatları işletmekte ve son teknoloji muayene ve test ekipmanları kullanmaktadır. Ulusal Yüksek Teknoloji İşletmesi tanınırlığı, ISO 9001 Kalite Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi, OHSAS 18001 İş Sağlığı ve Güvenliği Yönetim Sistemi, "Zhejiang Üretimi" standartları ve Çin Zorunlu Ürün (CCC) sertifikası dahil olmak üzere sertifikalar almıştır. Şirket ayrıca Ulusal Sanayi Ürünü Üretim Lisansına sahiptir.
Olarak Kontrol Kabloları Fabrikası ve Plastik Yalıtımlı Kontrol Kablosu Üreticileri, şirket, müşteri memnuniyeti ve pazar başarısının anahtarının üstün kalite olduğuna inanarak kapsamlı bir yönetim sistemi kurmuştur; bu da üst düzey bir marka imajı oluşturmaya yardımcı olur. Müşteri ihtiyaçlarına dayanarak şirket, müşterilerine maksimum fayda sağlamak için sürekli yenilik yapmaya çalışır.
Sıkılık, verimlilik, dürüstlük, pragmatizm, alçakgönüllülük ve birlik ilkeleriyle yönlendirilen şirket, yeşil ve çevre dostu ürünlerin küresel bir savunucusu olmayı hedeflemektedir. En üst düzey kablo ürünlerini sağlarken, tedarik Özel Kontrol Kablosu, bilimsel yönetim, standartlaştırılmış üretim, premium kalite, tatmin edici hizmet ve olağanüstü itibar ile her sektörden ortaklarla işbirliği yaparak karşılıklı başarıya ulaşmayı taahhüt eder.
-
0 01
Şirket kayıtlı
-
0dönüm 02
Fabrika alanı
-
003
Çalışanlar
-
0%04
3 yıldan fazla iş deneyimine sahip çalışan oranı
YÜKSEK STANDART ONUR
Çevre koruma sertifikası ve standartları
Haberler ve Blog
Sektör bilgisi
Gerilim Değeri Kontrol Sistemlerinde Kablo Seçimini Nasıl Etkiler?
450/750V derecesi açık plastik yalıtımlı kontrol kablosu s yalnızca bir maksimum eşik değeri değildir; kablonun yalıtım sınıfını tanımlar ve koruyucu cihazlar, terminal blokları ve muhafazalarla uyumluluğu belirler. Uyumsuz voltaj değerleri, kontrol panellerinde izolasyonun erken bozulmasının en yaygın nedenlerinden biridir.
Uygulamada kontrol devreleri nadiren nominal gerilim tavanlarının yakınında çalışır. Derecelendirme bunun yerine dielektrik dayanımı ve kaçak mesafesi Yalıtım malzemesinin gerektirdiği. Alçak gerilim kontrol sistemleri için 450/750V dereceli kablolar, özellikle geçici ani yükselmelerin veya toprak arızalarının olduğu ortamlarda anlamlı bir güvenlik marjı sağlar.
Gerilim sınıfına uyum sağlayacak temel faktörler:
- Terminal bloğunun anma gerilimi, kablo yalıtım derecesine eşit veya bundan büyük olmalıdır
- Kablo rakoru ve boru bağlantı parçaları aynı kurulum kategorisi için değerlendirilmelidir
- Farklı gerilim sınıflarındaki kabloların bir arada demetlenmesi, demet boyunca uygulanacak en yüksek değere sahip kablonun yalıtımını gerektirir
- IEC 60227 ve GB/T 9330, bu kablo ailesi için resmi referans çerçevesini sağlar
Zhejiang Huapu Cable Co., Ltd. bu kabloları hem IEC hem de GB standartlarına tam uyum içinde üreterek, satın alma ekiplerine denetimler ve sistem sertifikaları için gereken dokümantasyon güvenini sağlar.
Çekirdek Sayısı ve Kesit: Çok Çekirdekli Kontrol Kablosunu Devre Tasarımınızla Eşleştirme
Çok damarlı kontrol kabloları iki ana parametreyle belirlenir: damar sayısı ve iletken kesiti (mm²). Bunlar birbirinin yerine geçebilecek kararlar değildir; biri sinyal kapasitesini yönetir, diğeri ise akım taşıma yeteneğini ve mesafe boyunca voltaj düşüşünü yönetir.
| Başvuru | Tipik Kesit | Sebep |
|---|---|---|
| Enstrüman sinyal iletimi | 0,5 – 0,75 mm² | Düşük akım, esneklik önceliği |
| PLC/röle kontrol devreleri | 1,0 – 1,5 mm² | Mevcut kapasite ve yönlendirme yoğunluğunun dengesi |
| Motor kontrolü / kontaktör kablolaması | 2,5 mm² | Daha yüksek bobin akımları ve daha uzun çalışma süreleri |
| Trafo merkezi koruma devreleri | 2,5 – 4,0 mm² | Arıza akımı gereksinimleri ve yönetmelik uyumluluğu |
Çekirdek sayısı seçimi yedek çekirdekleri öngörmelidir — endüstri uygulamaları, kabloları yeniden çekmeden gelecekteki değişikliklere uyum sağlamak için mevcut devre ihtiyaçlarının ötesinde %10-20 ek çekirdek tahsis edilmesini önerir. Bu, özellikle yenilemenin maliyetli olduğu takım tezgahı elektrik kontrolü ve panel yapılarıyla ilgilidir.
Yoğun çok çekirdekli düzenler için iletken tanımlama da önemlidir: sıralı numaralandırma, IEC 60445'e göre renk kodlaması veya bunların bir kombinasyonu, hem devreye alma hatalarını azaltır hem de bakım takibini basitleştirir.
Kontrol Kablolarında PVC İzolasyon: Performans Gösterdiği Yerler ve Sınırları Olduğu Yerler
PVC (polivinil klorür), düşük maliyeti, işlenme kolaylığı ve geniş kimyasal direnci nedeniyle plastik yalıtımlı kontrol kabloları için baskın yalıtım malzemesi olmayı sürdürüyor. Ancak malzeme seçimi sadece fiyata değil, kurulum ortamına göre yapılmalıdır.
Standart PVC izolasyonun iyi performans gösterdiği durumlarda:
- Sabit ortam sıcaklıklarına sahip iç mekan kurulumları (tipik olarak –15°C ila 70°C)
- Sınırlı UV ışınlarına maruz kalan kontrol kabinleri, kablo kanalları ve kanal sistemleri
- Yağlar, solventler veya konsantre asitlerle sürekli temasın olmadığı ortamlar
Alternatifler ne zaman dikkate alınmalı:
- Düşük dumanlı halojensiz (LSHF/LSZH) Yangın olayları sırasında zehirli duman oluşumunun düzenlendiği kapalı kamusal alanlar, tüneller ve demiryolu ortamlarında farklı seçenekler gereklidir
- Alev geciktirici veya yangına dayanıklı Bir yangın olayı sırasında devre bütünlüğünün sürdürülmesinin zorunlu olduğu enerji santrali kontrol devreleri ve güvenlik açısından kritik sistemler için dereceler belirtilmiştir.
- Çapraz bağlı polietilen (XLPE) yalıtım, 70°C sürekli çalışma sıcaklığını aşan uygulamalar için üstün termal dayanıklılık sunar
Üretim yelpazemiz bu yalıtım kategorilerinin tümünü kapsar; bu, şartname hazırlayanların bir yandan tesis genelinde uygulamaya özel gereksinimleri karşılarken bir yandan da tedarikçi ilişkilerini standartlaştırabileceği anlamına gelir.

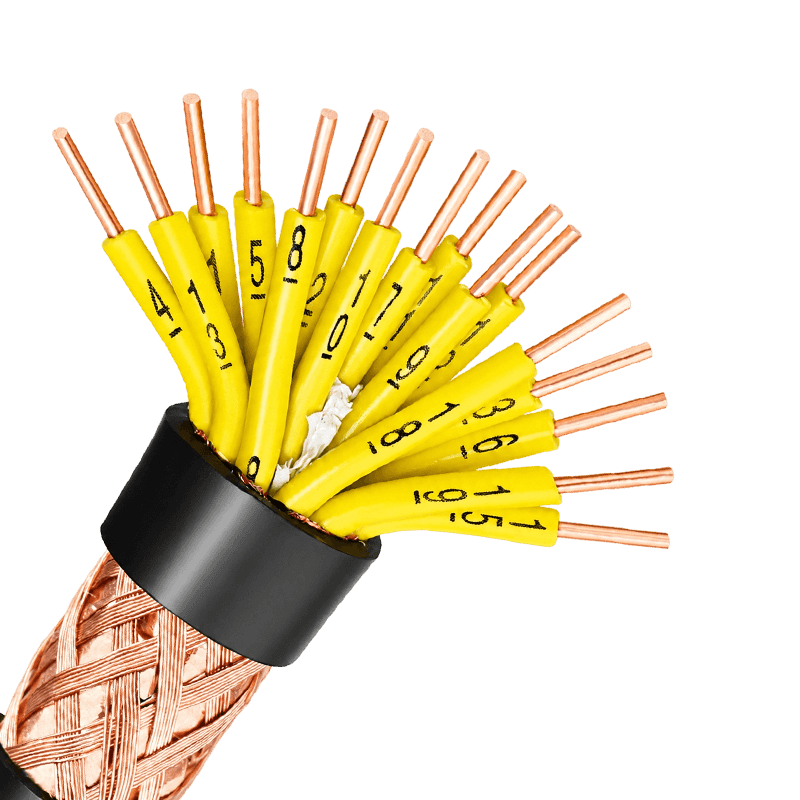

Kontrol Kablolarında Ekranlama: Ne Zaman Gereklidir ve Hangi Tip Belirtilmelidir?
Hepsi değil çok çekirdekli kontrol kablosu çalışmalar ekranlama gerektirir, ancak bunu yapanların yanlış tanımlanması, endüstriyel tesislerde sık görülen bir sinyal girişimi kaynağıdır. Karar sinyal tipine, kablo yönlendirmesine ve tesisin elektromanyetik ortamına bağlıdır.
Genel olarak, analog sinyaller (4–20mA, 0–10V) ve düşük seviyeli sensör çıkışları en savunmasız olanlardır elektromanyetik girişime (EMI) karşı. Dijital kontrol sinyalleri gürültüye daha dayanıklıdır, ancak kablolar uzun mesafelerde güç kablolarına paralel gittiğinde koruma hala tavsiye edilir.
| Kalkan Tipi | Kapsam | En İyisi | Takas |
|---|---|---|---|
| Alüminyum folyo (genel) | ~%100 | Yüksek frekanslı girişim, kompakt yönlendirme | Daha az esnek, tekrarlanan esneme altında folyo çatlamasına yatkın |
| Bakır örgü (genel) | %85–95 | Düşük frekanslı EMI, sürükleme zinciri / hareketli uygulamalar | Daha büyük çap, daha yüksek maliyet |
| Bireysel çift koruma | Çift başına | Sinyal çiftleri arasında karışma önleme | Her iki uçta daha karmaşık sonlandırma |
Genellikle gözden kaçan bir kural: ekran topraklaması yalnızca bir uçta uygulanmalıdır çoğu cihaz sinyal devresinde, kalkanın engellemesi gereken gürültüyü ortaya çıkaran toprak döngüsü akımlarını önlemek için kullanılır. Enerji santrali ve trafo merkezi kontrol devrelerinde topraklama uygulaması farklılık gösterebilir; her zaman sistem entegratörünün topraklama planını takip edin.
Yönlendirme disiplini de aynı derecede önemlidir: kontrol kablosu demetleri ile yüksek akım güç kabloları arasındaki fiziksel ayrımın korunması - ideal olarak 200 mm veya daha fazla paralel çalışmaların kaçınılmaz olduğu durumlarda — kaynaktaki paraziti azaltır ve yalnızca korumaya bağımlılığı azaltır.
