Yapısal Parametreler

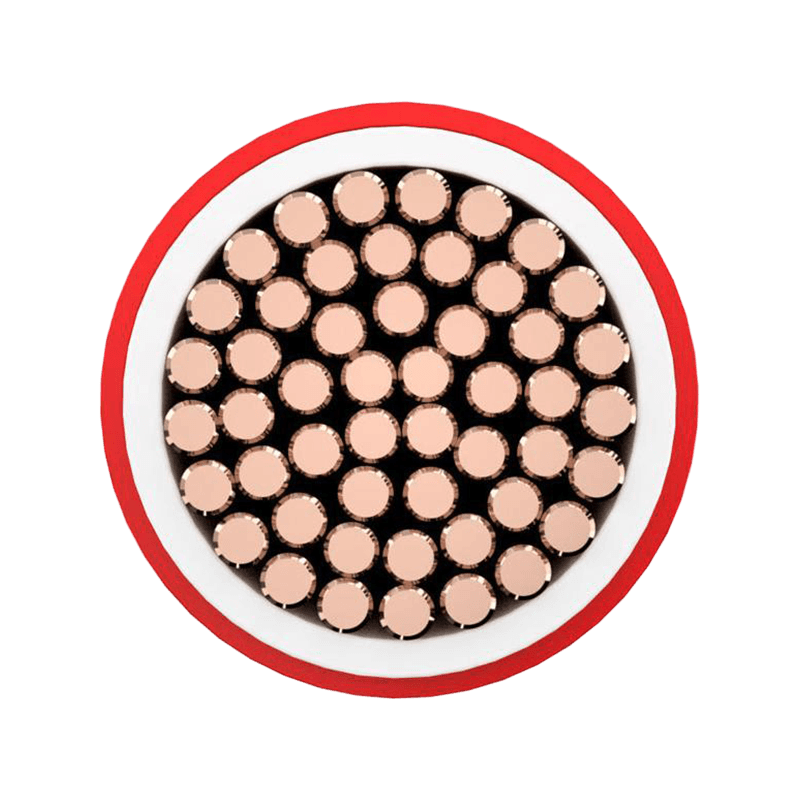

| İletken | TC / Çıplak Cu / Esnek Örgülü Cu |
| Yalıtım | XLPO / XLPE / LSZH |
| Kılıf | XLPO / TPE / LSZH / UV'ye Dayanıklı XLPO |
| Maksimum İletken Sıcaklığı | 90–150°C (Çalışma), 250°C'ye kadar (S/C) |
| Bükme Yarıçapı | 4–8D |
| Çekirdek Yapılandırması | 1C / Çift Çekirdekli |
| Kesit Aralığı | 1,5–240 mm² (16 AWG–500 kcmil) |
| İletken Flexibility | Sınıf 5 / 6 |
Karakteristik:
1. Dış mekan kullanımına uygun, UV ışınlarına dayanıklı;
2. Güçlü çevresel uyum özelliği ile yüksek ve düşük sıcaklıklara dayanıklıdır;
3. Yaşlanma karşıtı, uzun servis ömrü (25 yıldan fazla);
4. Yüksek enerji üretim verimliliği sağlayan istikrarlı yalıtım performansı.
Uygulama:
1. Güneş fotovoltaik enerji santrali sistemi;
2. Çatı üstü fotovoltaik şebekeye bağlı enerji üretimi;
3. Fotovoltaik enerji depolama sistemi bağlantısı;
4. Dağıtılmış fotovoltaik enerji üretim projesi
Açıklama:
2PIC 1169/08.2007 ve EN50618:2014 standartlarıyla uyumlu, 1,8kV'ye kadar DC gerilim senaryolarına uygun (çekirdekten çekirdeğe, topraklamasız sistem), fotovoltaik sistemlerin DC tarafına (fotovoltaik hücreler ve dönüştürücü DC terminalleri arasında) uyarlanabilir. Ürün, fotovoltaik sistemlerin DC iletim gereksinimlerini karşılamak için birden fazla kabloyu paralel olarak destekleyen, Sınıf II güvenlik standartları kapsamında kullanılabilen tek damarlı esnek bir kablodur.
Nominal voltaj özellikleri: AC 0,6/1kV, DC 1,8kV ve AC 1,0/1,0kV, DC 1,5kV; çalışma sıcaklığı -40~90°C, maksimum iletken sıcaklığı 120°C, kısa süreli kısa devre sıcaklığı 200°C; AB RoHS çevre gerekliliklerine uygun, ozon direncine, asit ve alkali direncine, mükemmel yalıtım direncine, düşük sıcaklıkta iyi bükülme performansına ve düşük duman özelliklerine sahip, 25 yıldan az olmayan hizmet ömrü. Döşeme sıcaklığı -20°C'den düşük değil, bükülme yarıçapı 4D (D, kablonun dış çapıdır).
Kararlı sistem çalışmasının sağlanması: Mükemmel yalıtım direnci, iletim verimliliğini garanti eder ve sızıntı riskini azaltır; düşük sıcaklık performansı, dış mekandaki düşük sıcaklık kurulumlarına uyum sağlar; ozon ve asit/alkali direnci, sert çevresel korozyona karşı dayanıklıdır ve uzun kullanım ömrü, bakım maliyetlerini azaltır; düşük duman ve RoHS uyumluluğu, fotovoltaik yeni enerjinin ihtiyaçlarını karşılayarak hem güvenliği hem de çevreyi korumayı sağlar.
Fotovoltaik sistemlerin DC tarafı gereksinimlerine odaklanarak tek damarlı esnek kablolar şeklinde adaptasyon çözümleri sunmaktadır. Çoklu voltaj özellikleri, mükemmel çevresel uyumluluk ve uzun kullanım ömrüyle, farklı ölçeklerdeki fotovoltaik kurulumların ihtiyaçlarını karşılar.

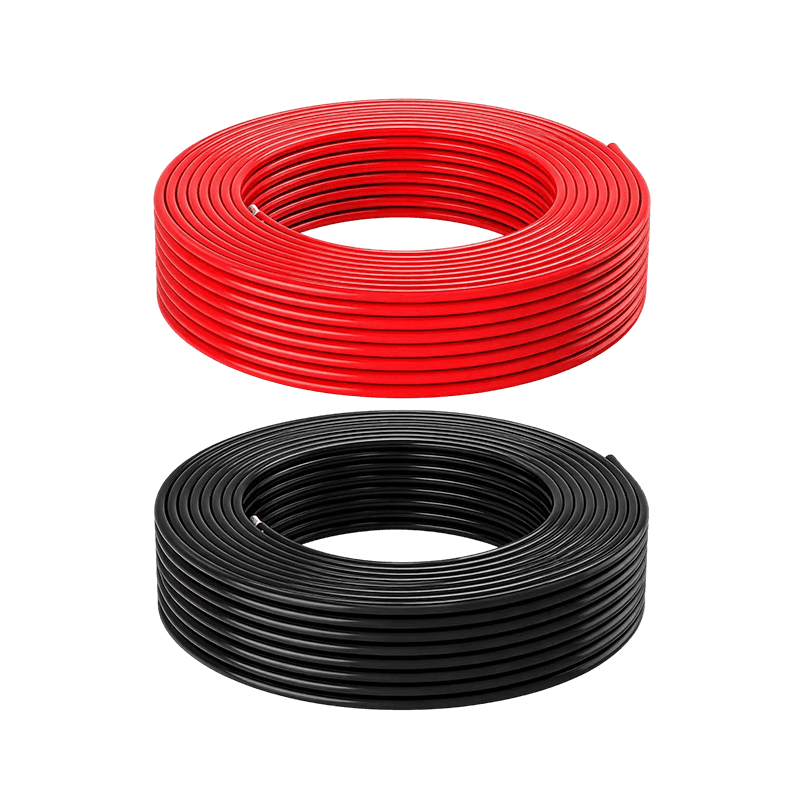

PV-F
Teklif Alın
Fotovoltaik Kablo

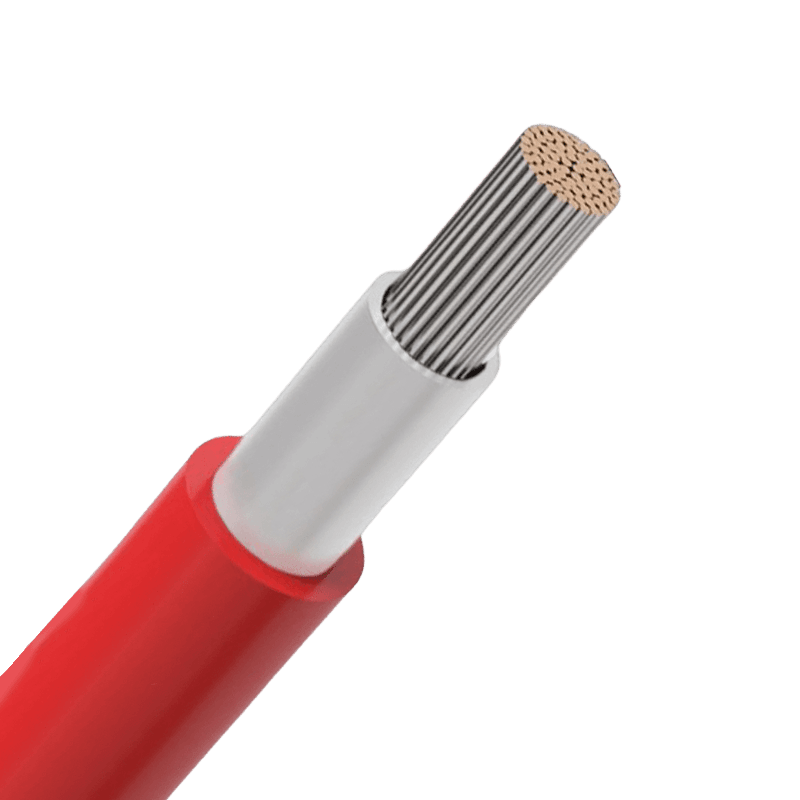

| İletken | Kalaylı Bakır |
| Yalıtım | Halojensiz, Düşük dumanlı, Alev geciktirici Poliolefin |
| Kılıf | Halojensiz, Düşük dumanlı, Alev geciktirici Poliolefin |
| En yüksek iletken sıcaklığı | 90 |
| Bükülme yarıçapı | 4D |
Hakkımızda
Zhejiang Huapu Cable Co., Ltd.
Zhejiang Huapu Cable Co., Ltd., üretim, satış, Ar-Ge ve hizmeti birleştiren profesyonel bir kablo üreticisidir. Şirket, çapraz bağlı polietilen ve PVC yalıtımlı güç kabloları, kontrol kabloları, havai kablolar, alüminyum örgülü teller, çelik çekirdekli alüminyum örgülü teller, bina kabloları, genel kauçuk kılıflı esnek kablolar, güç fiş kordonları, radyo frekans kabloları, iletişim kabloları, bilgisayar kabloları ve düşük duman halojensiz, alev geciktirici, yangına dayanıklı ve yangın korumalı kablolar gibi özel elektrik ekipman ürünlerinin üretimi ve geliştirilmesinde uzmanlaşmıştır.
Olarak Fotovoltaik Kablolar Üreticiler ve Fotovoltaik Kablolar Tedarikçileri Çin'de, Gelişmiş teknoloji, güçlü teknik uzmanlık, kapsamlı test yetenekleri ve iyi donanımlı laboratuvar tesisleri ile donatılmış olan şirket, modern üretim hatları işletmekte ve son teknoloji muayene ve test ekipmanları kullanmaktadır. Ulusal Yüksek Teknoloji İşletmesi tanınırlığı, ISO 9001 Kalite Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi, OHSAS 18001 İş Sağlığı ve Güvenliği Yönetim Sistemi, "Zhejiang Üretimi" standartları ve Çin Zorunlu Ürün (CCC) sertifikası dahil olmak üzere sertifikalar almıştır. Şirket ayrıca Ulusal Sanayi Ürünü Üretim Lisansına sahiptir.
Olarak Fotovoltaik Kablolar Fabrikası ve Güneş PV Kablosu Tedarikçileri, şirket, müşteri memnuniyeti ve pazar başarısının anahtarının üstün kalite olduğuna inanarak kapsamlı bir yönetim sistemi kurmuştur; bu da üst düzey bir marka imajı oluşturmaya yardımcı olur. Müşteri ihtiyaçlarına dayanarak şirket, müşterilerine maksimum fayda sağlamak için sürekli yenilik yapmaya çalışır.
Sıkılık, verimlilik, dürüstlük, pragmatizm, alçakgönüllülük ve birlik ilkeleriyle yönlendirilen şirket, yeşil ve çevre dostu ürünlerin küresel bir savunucusu olmayı hedeflemektedir. En üst düzey kablo ürünlerini sağlarken, tedarik Özel Güneş PV Kablosu 4mm², bilimsel yönetim, standartlaştırılmış üretim, premium kalite, tatmin edici hizmet ve olağanüstü itibar ile her sektörden ortaklarla işbirliği yaparak karşılıklı başarıya ulaşmayı taahhüt eder.
-
0 01
Şirket kayıtlı
-
0dönüm 02
Fabrika alanı
-
003
Çalışanlar
-
0%04
3 yıldan fazla iş deneyimine sahip çalışan oranı
YÜKSEK STANDART ONUR
Çevre koruma sertifikası ve standartları
Haberler ve Blog
Sektör bilgisi
Büyük Ölçekli Güneş Enerjisi Santrallerinde Fotovoltaik Kablolar için Kablo Yönlendirme Stratejileri
Büyük fotovoltaik kurulumlarda kablo yönlendirme, sistem verimliliğinin ve uzun vadeli güvenilirliğin korunmasında kritik bir rol oynar. Fotovoltaik kablolar Genellikle onlarca yıldır açık havada çalışırlar ve ultraviyole radyasyona, sıcaklık dalgalanmalarına, toza ve mekanik strese maruz kalırlar. Üretim, satış, araştırma ve hizmeti birleştiren profesyonel bir tel ve kablo şirketi olan Zhejiang Huapu Cable Co., Ltd. gibi üreticiler, bu zorlu koşulları destekleyebilecek kablo çözümleri geliştirmektedir. Şirket, Hangzhou yakınlarındaki Deqing Ekonomik Kalkınma Bölgesi'ndeki 39 No'lu Zhiyuan Yolu'nda yer almakta olup, Ulusal Karayolu 104'e ve yakındaki otoyollara kolay erişime sahip olup, özel fotovoltaik kabloların yenilenebilir enerji projelerine verimli bir şekilde dağıtılmasına olanak sağlamaktadır.
Güneş enerjisi santrallerinde pratik tasarım hususlarından biri, aşırı kablo uzunluğundan veya kötü yönlendirme düzenlerinden kaynaklanan elektrik kayıplarını en aza indirmektir. Şebeke ölçekli kurulumlarda, fotovoltaik kablolar genellikle güneş modülleri, birleştirici kutular ve invertörler arasında yönlendirilir. Mühendisler genellikle bükülme gerilimini azaltan ve yağmurdan sonra suyun birikebileceği alanlardan kaçınan kablo yolları tasarlar.
- Yükseltilmiş kablo kanalları veya UV'ye dayanıklı kablo kanalları, sıcak zemin yüzeyleriyle uzun süreli temasın önlenmesine yardımcı olur.
- Kablolar arasındaki uygun mesafe, ısı dağılımını artırır ve üretimin yoğun olduğu dönemlerde güç kaybını azaltır.
- Esnek solar PV kabloları, modül yapıları ve destek çerçeveleri çevresinde kolay yönlendirme sağlar.
- Koruyucu kelepçeler ve kablo klipsleri rüzgarın neden olduğu titreşim hasarını azaltır.
Dikkatli kablo yönlendirmesi yalnızca elektrik verimliliğini artırmakla kalmaz, aynı zamanda bakım prosedürlerini de basitleştirerek teknisyenlerin tüm güneş panelinin çalışmasını aksatmadan kablo bölümlerini incelemesine veya değiştirmesine olanak tanır.
Şebekeye Bağlı Fotovoltaik Sistemlerde Güneş Enerjisi AC Güç Kablosunun Performans Özellikleri
Güneş AC güç kablosu Elektriğin invertörlerden transformatörlere ve sonunda elektrik şebekesine iletilmesinden sorumludurlar. Güneş modülleri arasında kullanılan DC fotovoltaik kabloların aksine, AC kabloların alternatif akım yüklerini, daha yüksek voltaj seviyelerini ve bazen güneş enerjisi tesisi içindeki daha uzun iletim mesafelerini karşılaması gerekir. Zhejiang Huapu Cable Co., Ltd.'nin de aralarında bulunduğu üreticiler, sürekli yük döngüleri altında istikrarlı performansı koruyabilen yalıtım malzemeleri ve iletken yapılara sahip güneş enerjili AC güç kabloları tasarlıyor.
Çeşitli tasarım parametreleri güneş enerjisi AC kablolarının performansını etkiler. Aşırı enerji kaybını ve aşırı ısınmayı önlemek için iletken kesit alanı, yalıtım kalınlığı ve sıcaklık derecesi dikkatle dengelenmelidir. Ayrıca, birçok kablo ek koruyucu yapılar olmadan dış mekana kurulduğundan, kablo kaplama malzemelerinin UV ışınlarına ve hava koşullarına karşı dayanıklı olması gerekir.
| Kablo Parametresi | Tipik Gereksinim | Sistem Performansına Etkisi |
| İletken Malzeme | Kalaylı bakır veya yüksek iletkenlikli bakır | Korozyon direncini ve elektrik iletkenliğini artırır |
| Yalıtım Sıcaklığı Değeri | 90–120°C | Sürekli yük altında kararlı çalışmaya izin verir |
| Dış Kılıf | UV ışınlarına dayanıklı ve hava koşullarına dayanıklı | Kabloları güneş ışığından ve çevresel etkilerden korur |
Bu tasarım parametrelerini optimize ederek, güneş enerjili AC güç kabloları, güvenli çalışma sıcaklıklarını korurken, fotovoltaik sistemlere özgü dalgalanan enerji çıkışını güvenilir bir şekilde karşılayabilir.
Malzeme ve Sertifikasyon Hususları TUV 2 PfG 1169 Güneş Kablosu
Sertifikasyon standartları güvenilirliğin sağlanmasında önemli bir rol oynamaktadır. güneş PV kablosu Küresel fotovoltaik projelerde kullanılan ürünler. Güneş kabloları için yaygın olarak tanınan sertifikalardan biri, izolasyon dayanıklılığı, sıcaklık direnci ve uzun süreli çevresel maruziyet ile ilgili performans gereksinimlerini tanımlayan TUV 2 PfG 1169'dur. Hangzhou yakınlarındaki Deqing Ekonomik Kalkınma Bölgesi'nde bulunan Zhejiang Huapu Cable Co., Ltd. gibi kablo üreticileri, küresel güneş enerjisi altyapısı dağıtımını desteklemek için uluslararası test standartlarını karşılayan fotovoltaik kablolar geliştiriyor.
TUV 2 PfG 1169 standardına uygun kablolar genellikle ultraviyole radyasyona, ozon maruziyetine ve termal yaşlanmaya direnmek üzere tasarlanmış çapraz bağlı yalıtım malzemeleri kullanır. Bu malzemeler, fotovoltaik kabloların sürekli güneş ışığına ve hava koşullarına maruz kalmasına rağmen onlarca yıl boyunca elektriksel bütünlüğünü korumasını sağlar.
Tipik Performans Gereksinimleri
- Ultraviyole radyasyona ve dış hava koşullarına karşı direnç.
- Yüksek sıcaklıklarda uzun süreli çalışmaya uygun yüksek termal dayanıklılık.
- Hareketli güneş takip sistemlerine kurulumu desteklemek için geliştirilmiş mekanik esneklik.
- Dış ortamlarda neme, ozona ve kimyasal maddelere maruz kalmaya karşı direnç.
Bu sertifika gereklilikleri, fotovoltaik kabloların güneş enerjisi sistemlerinin çalışma ömrü boyunca emniyetli ve güvenilir kalmasını sağlar.
Dağıtılmış Güneş Enerjisi Tesisatlarında 4mm² Solar PV Kablosu için Pratik Uygulama Hususları
Solar PV kablosu 4mm² akım taşıma kapasitesi, esneklik ve kurulum kolaylığı arasında etkili bir denge sağladığı için konut ve küçük ticari fotovoltaik kurulumlarda yaygın olarak kullanılmaktadır. Çatılara veya küçük yere monte dizilere kurulan dağıtılmış güneş enerjisi sistemlerinde, bu kablo boyutu genellikle güneş modüllerini birleştirici kutulara veya invertörlere bağlamak için kullanılır.
4mm² güneş enerjisi kablosunun performansı kurulum uzunluğuna, ortam sıcaklığına ve kablo gruplama koşullarına bağlıdır. Yoğun şekilde paketlenmiş çatı üstü kurulumlarda ısı oluşumu, kabloların izin verilen akım kapasitesini azaltabilir. Bu nedenle mühendisler, kablonun güvenli termal sınırlar dahilinde çalışmasını sağlamak için sıklıkla değer kaybı faktörlerini hesaplar.
- Küçük güneş enerjisi sistemlerinde voltaj düşüşünü azaltmak için mümkün olduğunca kablo uzunluğunu sınırlayın.
- Açık çatılara kablo döşerken UV ışınlarına dayanıklı kablo bağları ve destekleri kullanın.
- Bağlantı noktalarında aşırı ısınmayı önlemek için konnektörlerin 4mm² iletken boyutuyla uyumlu olduğundan emin olun.
- Isı birikimini azaltmak için kablo demetlerinin çevresinde yeterli hava akışına izin verin.
4 mm²'lik fotovoltaik kablolar, doğru şekilde kurulduğunda, dağıtılmış güneş enerjisi sistemleri için istikrarlı ve verimli elektrik iletimi sağlayarak, çatı üstü güneş enerjisi kurulumlarının enerji çıkışını en üst düzeye çıkarmaya yardımcı olur.
