VFD Uygulamalarında Standart Güç Kabloları Neden Başarısız Olur?

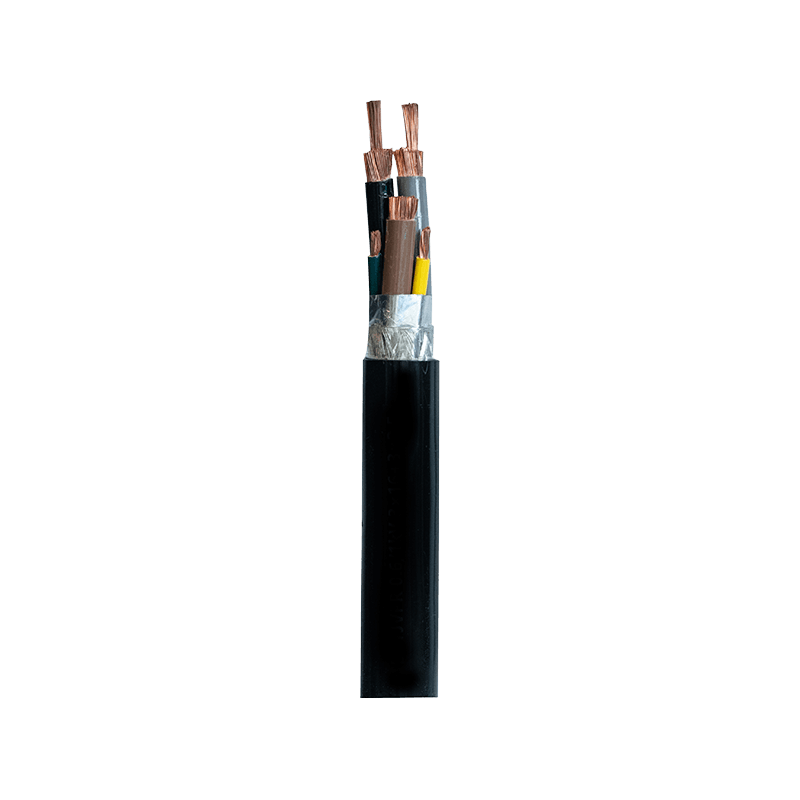

Değişken Frekans Sürücüsü (VFD) kabloları geleneksel güç kablolarının hayatta kalacak şekilde tasarlanmadığı, elektriksel açıdan düşmanca bir ortamda çalışırlar. Bir VFD, sabit frekanslı AC gücünü değişken frekanslı çıkışa dönüştürdüğünde, bunu tipik olarak 2 kHz ila 16 kHz arasında değişen taşıyıcı frekanslarda IGBT'lerin (Yalıtımlı Çift Kutuplu Transistörler) hızlı bir şekilde anahtarlanması yoluyla yapar. Her anahtarlama olayı, kablo empedansı uyumsuzlukları ve yansıyan dalga olgusu nedeniyle, yükselme süreleri 0,1 ila 1 mikrosaniye kadar kısa olan ve nominal DC bara geriliminin 2 ila 3 katına ulaşabilen tepe gerilimlerine sahip dik ön gerilim darbeleri üretir. Bu tekrarlayan yüksek dV/dt gerilimine maruz kalan standart bir XLPE veya PVC yalıtımlı güç kablosu, yalıtım içinde hızlandırılmış kısmi deşarj aktivitesi yaşayacak ve bu durum, genellikle beklenen on yıllar süren hizmet ömrü yerine aylar içinde erken dielektrik bozulmasına yol açacaktır. Nominal Gerilimi 6kV ve Altı Değişken Frekanslı Sürücü Güç Kablosu tam hizmet ömrü boyunca bu elektriksel gerilimlere dayanacak şekilde güçlendirilmiş yalıtım sistemleri, simetrik topraklama iletkeni düzenlemeleri ve düşük kapasitanslı yapı ile özel olarak tasarlanmıştır.

Yansıyan Dalga Gerilimi ve Kablo Uzunluğu Sorunu Nasıl Büyütür?

VFD kurulumlarında en hafife alınan risklerden biri, sürücü ile motor arasındaki kablo uzunluğu uzadıkça giderek daha şiddetli hale gelen yansıyan dalga etkisidir. Hızla yükselen bir voltaj darbesi kablodan aşağıya doğru ilerleyip kablonun dalgalanma empedansına göre yüksek bir empedans sunan motor terminalleriyle karşılaştığında darbenin bir kısmı sürücüye doğru geri yansır. Gelen ve yansıyan dalgaların üst üste binmesi, motor terminallerinde sürücü çıkış voltajının önemli ölçüde üzerinde tepe voltajları üretebilir. 460 V'luk bir sürücü sistemi için, uzun kablolarda 1.200 V'u aşan terminal gerilimleri alışılmadık bir durum değildir. Bu etkinin zarar verici hale geldiği kritik kablo uzunluğu, sürücünün anahtarlama yükselme süresine ve kablonun yayılma hızına bağlıdır. Genel bir kural olarak, hızlı anahtarlamalı sürücülerle (0,5 µs'nin altındaki yükselme süreleri) 50-100 metreyi aşan kablo mesafeleri, hafifletilmeden yüksek riskli olarak değerlendirilmelidir. Çözümler arasında sürücüye çıkış reaktörleri veya dV/dt filtreleri takılması, daha yüksek dalgalanma empedansına sahip kablolar kullanılması veya kablonun motorla karakteristik empedans uyumsuzluğunu azaltmak için simetrik olarak düzenlenmiş topraklama iletkenlerine sahip Değişken Frekans Sürücüsü güç kablolarının seçilmesi yer alır.

Simetrik Topraklama İletkeni Düzenlemesi: VFD Kablo Tasarımının Yapısal Çekirdeği

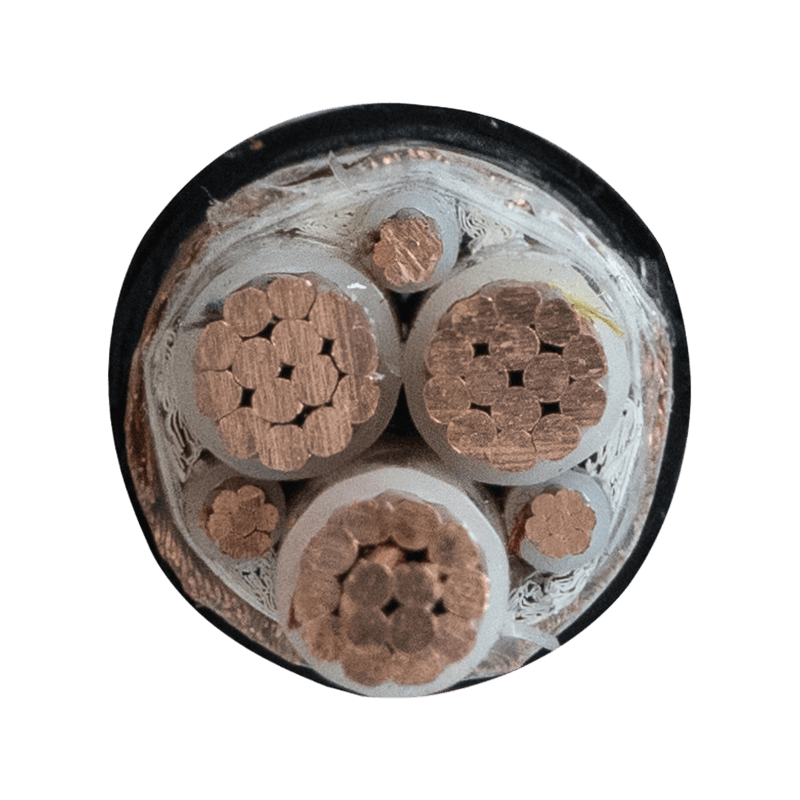

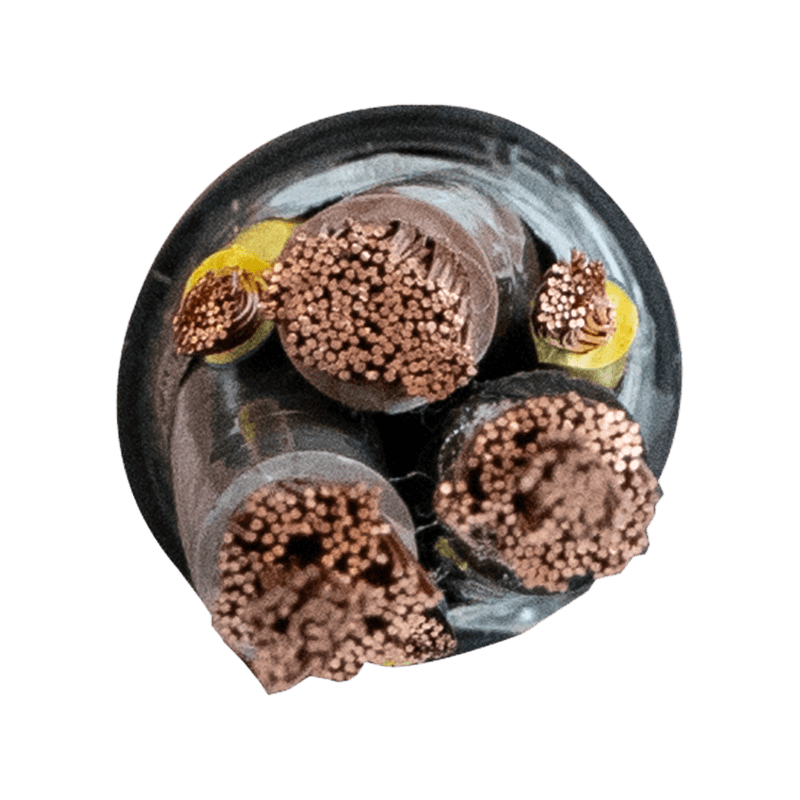

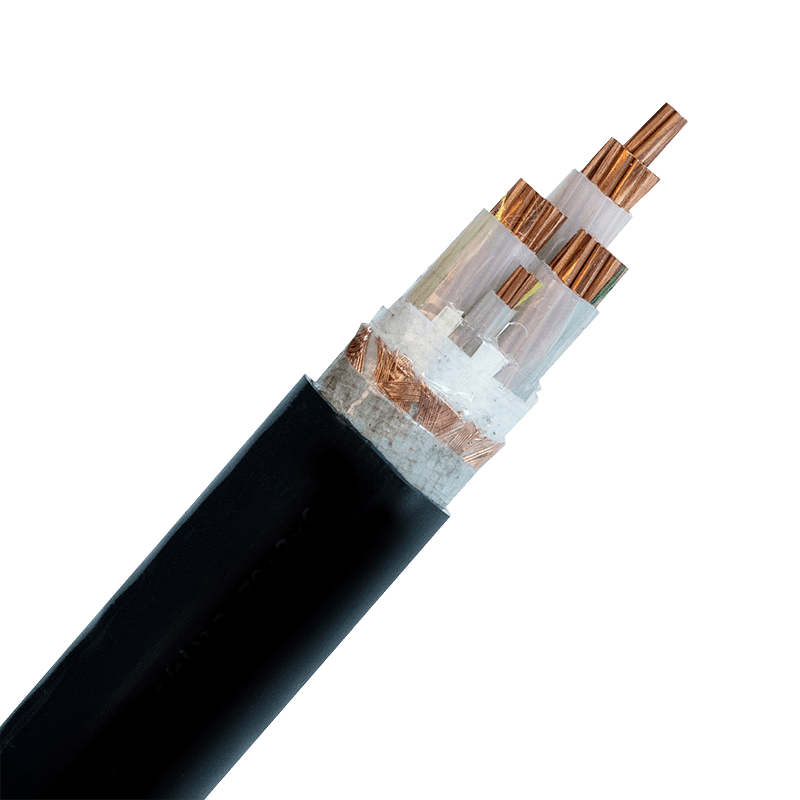

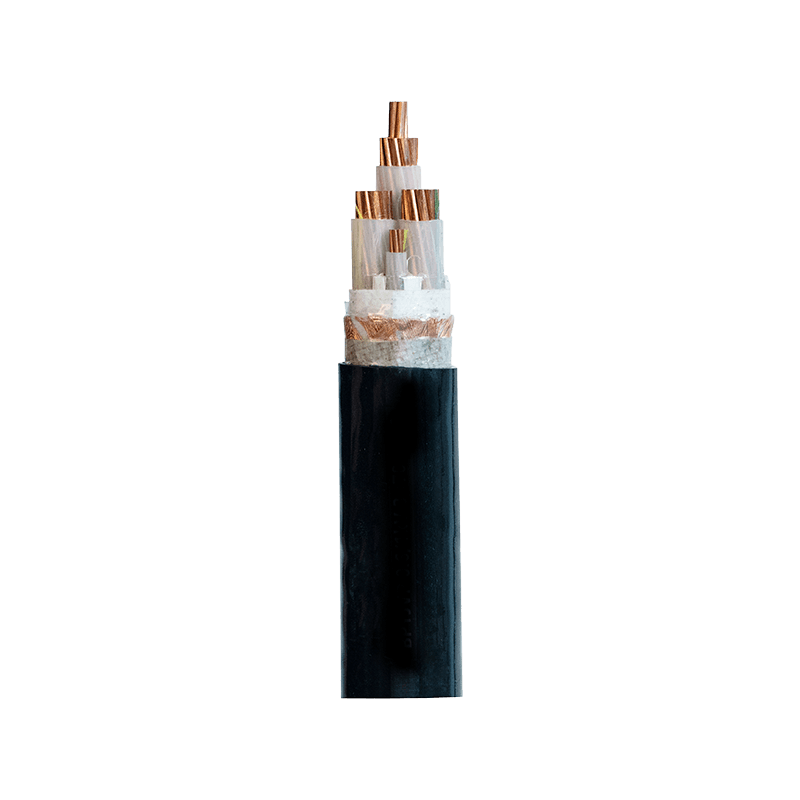

Amaca yönelik olarak üretilmiş bir Değişken Frekanslı Sürücü (VFD) kablosunun tanımlayıcı yapısal özelliği, başka bir amaca yönelik tepsi kablosu veya standart motor besleyicinin aksine, topraklama iletkenlerinin simetrik düzenidir. Gerçek bir VFD kablosu, bir tarafa kaydırılmış tek bir topraklama kablosu yerine, üç fazlı iletkeni çevreleyen üç simetrik olarak yerleştirilmiş topraklama iletkeni (veya tam kapsamlı bir bakır bant koruma artı üç topraklama iletkeni) içerir. Bu geometri iki kritik fonksiyona hizmet eder. İlk olarak, VFD'nin anahtarlama eylemi tarafından üretilen ortak mod akımları için düşük empedanslı, yüksek frekanslı bir dönüş yolu sağlar ve bu akımların motor çerçevesi, yataklar ve bağlı mekanik yapılar boyunca akmasına izin vermek yerine kablo içinde hapseder. İkincisi, simetri, her faz iletkeninden genel korumaya kadar kapasitif bağlantının eşit olmasını sağlar, bu da toprak sistemine enjekte edilen net ortak mod akımını azaltır. Zhejiang Huapu Cable Co., Ltd.'de VFD kablo yapılarımız, tartışılmaz bir tasarım gereksinimi olarak bu simetrik mimariyle geliştirilmekte ve yüksek frekanslı empedans ölçüm ekipmanına sahip kurum içi laboratuvarımız tarafından doğrulanmaktadır.

6kV ve Altında Yalıtım Gerilim Değerleri ve Kısmi Deşarj Performansı

Nominal gerilimi 6kV ve altında olan Değişken Frekanslı Sürücü güç kabloları için yalıtım sistemi yalnızca güç frekansında (50/60 Hz) değil, aynı zamanda VFD'nin gerçekte ürettiği darbe koşulları altında da değerlendirilmelidir. IEC 60034-17 ve IEC 60034-25 standartları, invertör beslemeli motor sargısı yalıtımını ele alır ve gereksinimleri doğrudan kablo yalıtım spesifikasyonuna aktarılır. Kısmi deşarj (PD) başlangıç ​​voltajı (PDIV) temel ölçümdür: yalıtımdaki boşluklar veya kirletici maddeler içinde kendi kendini idame ettiren iyonizasyonun başladığı voltaj. 6kV sınıfındaki orta gerilim VFD kabloları için yalıtım tipik olarak, darbe koşullarında bile çalışma elektriksel stresini PD başlangıç ​​eşiğinin çok altında tutacak şekilde tasarlanmış duvar kalınlığına sahip çapraz bağlı polietilendir (XLPE). 6kV kablolar için IEC 60502-2'ye göre tip testi, 5 dakika boyunca 3,5 × U0'da AC voltaj dayanımını ve 1,73 × U0'da kısmi deşarj ölçümünü içerir; ancak sorumlu üreticiler ayrıca VFD anahtarlamadan hızlı yükselen darbeleri simüle eden darbe voltajı testleri de gerçekleştirir; bu, temel standart tarafından her zaman gerekli olmayan ancak sürücü uygulamalarında gerçek dünya güvenilirliğini doğrulamak için gerekli bir testtir.

Ortak Mod Şok Bobini Uyumluluğu ve Kablo Kapasitansına Etkileri

Birçok VFD kurulumu, yüksek frekanslı ortak mod gürültüsünü motor kablosuna girmeden önce azaltmak için sürücü çıkışında ortak mod bobinleri (ortak mod reaktörleri olarak da adlandırılır) içerir. Ortak modlu bir bobinin etkinliği doğrudan kablonun faz-toprak kapasitansına bağlıdır: yüksek dağıtılmış kapasitansa sahip bir kablo, yüksek frekanslarda bobini kısmen atlayarak zayıflama performansını azaltır. Bu, tasarımda bir gerginlik yaratır; EMC uyumluluğu ve taşıma akımının azaltılması için kablo koruması gereklidir, ancak ağır bakır bant koruması, fazdan ekrana kapasitansı artırarak bobin performansını düşürür. Ortak mod filtrelemeyle uyumluluk için tasarlanan Değişken Frekans Sürücüsü kabloları, tam kapsamlı bir bant yerine tipik olarak örgülü bir koruma veya üç ayrı simetrik toprak iletkeni kullanır ve toprağa dağıtılmış kapasitansı 100–300 pF/m aralığında tutarken yeterli koruma etkinliği elde eder. Ortak mod filtreleme donanımı içeren bir kurulum için bir VFD kablosu belirlerken, sistemin tasarlandığı gibi çalıştığından emin olmak için kablo üreticisinin birim uzunluk başına yayınlanmış kapasitans verileri, şok bobini üreticisinin tavsiye ettiği kablo kapasitans limitleriyle çapraz referanslanmalıdır.

Akım Mekanizmalarını Taşıyan ve Kablo Kalkanı Topraklama Uygulamasının Rolü

VFD tahrikli sistemlerde erken motor yatak arızası, iyi belgelenmiş bir sorundur ve Değişken Frekanslı Sürücü (VFD) kablosunun koruma ve topraklama düzeni, yatak akımlarının hasara neden olup olmadığı konusunda birincil değişkendir. Her biri farklı azaltma gerekliliklerine sahip üç farklı taşıma akımı mekanizması vardır:

• Kapasitif deşarj akımları (EDM akımları): Kaçak kapasitans yoluyla rotor mili üzerinde oluşan ve yatak yağı filmi boyunca boşalan ortak mod voltajından kaynaklanır. Düşük empedanslı şaft topraklama fırçaları ve her iki uca bağlanan kablo korumaları ile azaltılmıştır.
• Yüksek frekanslı dolaşım akımları: Daha büyük motorlarda (tipik olarak 100 kW gövde boyutunun üzerinde) motor gövdesindeki ortak mod akı tarafından tetiklenir. Uygun kablo korumasına ek olarak, tahrik tarafı olmayan yalıtımlı rulmanlar gerektirir.
• Ortak mod toprak akımları: Mevcut en düşük empedans yolu üzerinden motor çerçevesinden toprağa akış. Pigtail bağlantıları yerine uygun EMC kablo rakorlarıyla elde edilen, hem sürücü hem de motor uçlarında 360° düşük empedanslı koruma sonlandırma, bu akımları motor yapıları yerine kablo ekranıyla sınırlı tutmak için gereklidir.

Kablonun blendaj sonlandırma yöntemi, blendajın kapsama alanı ve iletkenliği kadar önemlidir. Kalkanın geriye katlandığı ve bir tel halinde büküldüğü bir pigtail toprak bağlantısı, yüksek frekanslarda önemli bir endüktans sağlayarak, kalkanın birkaç yüz kilohertz üzerindeki etkinliğini etkili bir şekilde ortadan kaldırır. Koruma örgüsü veya bantla çevresel temas kuran EMC kablo rakorları, rulman akımının azaltılmasının öncelikli olduğu VFD kablo kurulumları için doğru sonlandırma yöntemidir.

VFD Kablo Yapı Tiplerinin Uygulama Uygunluğuna Göre Karşılaştırılması

Değişken Frekanslı Sürücü kablolarının tümü aynı şekilde yapılmamıştır ve doğru yapı, gerilim sınıfı, kablo uzunluğu, kurulum ortamı ve EMC gereklilikleri dahil olmak üzere belirli uygulama parametrelerine bağlıdır. Aşağıdaki tabloda birincil inşaat türleri ve bunların uygun kullanım durumları özetlenmektedir:

VFD Beslemeli Kablolarda Termal Azalma: Standart Hacim Tabloları Neden Doğrudan Uygulanmıyor?

IEC 60364-5-52 veya NEC 310'da yayınlanan standart kablo kapasitesi tabloları, 50 veya 60 Hz'deki sinüzoidal akım için hesaplanır. Değişken Frekanslı Sürücü çıkış akımı, aynı temel frekans yük akımı için kablonun RMS akımını artıran ve cilt etkisi ve yakınlık etkisi nedeniyle ek kayıplar oluşturan, özellikle tek sıralı harmonikler (5., 7., 11., 13.) artı yüksek frekanslı anahtarlama dalgalanması gibi önemli harmonik içerik içerir. 4–8 kHz'lik VFD taşıyıcı frekanslarında, bir bakır iletkendeki yüzey derinliği yalnızca 0,7–1,0 mm'dir; bu, daha büyük kesitli iletkenlerde (50 mm² ve ​​üstü), iletkenin yalnızca dış halka şeklindeki bölgesinin yüksek frekanslı akımı etkili bir şekilde taşıdığı anlamına gelir. Yüksek frekanslardaki bu AC direnci artışı, DC veya güç frekansı çalışmasına kıyasla iletkenin etkin kayıplarına %5-20 oranında katkıda bulunabilir ve kablonun sürekli akım kapasitesinde buna karşılık gelen bir azalma gerektirir. Nominal voltajı 6kV ve altında olan ve nominal akımının üst ucunda çalışan Değişken Frekanslı Sürücü güç kabloları için, standart kurulum tablolarını uygulamak yerine kablo üreticisinin harmonik değer kaybı eğrilerine başvurmak, kablonun termal tasarım sınırları dahilinde çalışmasını sağlamak için teknik olarak doğru yaklaşımdır.

VFD Kurulumları için EMC Uyumluluk Gereksinimleri ve Bunları Karşılamada Kablonun Rolü

Endüstriyel ve ticari kurulumlarda VFD sistemleri, sürücü sisteminin güç ağına ve çevreye verebileceği iletilen ve yayılan emisyonları sınırlayan elektromanyetik uyumluluk (EMC) düzenlemelerine tabidir. Avrupa'da IEC 61800-3 standardı, kurulumun birinci ortamda (kamu alçak gerilim ağı) veya ikinci ortamda (endüstriyel) olmasına bağlı olarak farklı kategorilerle değişken hızlı sürücü sistemleri için geçerli emisyon ve bağışıklık sınırlarını tanımlar. Sürücü çıkışı ile motor arasındaki Değişken Frekanslı Sürücü (VFD) kablosu, uyumluluğun sağlanmasında kritik bir unsurdur çünkü aksi takdirde kaynağa yansıyacak veya geri iletilecek yüksek frekanslı ortak mod akımlarının birincil iletkenidir. EMC dereceli sürücü muhafazası ve giriş filtresiyle birleştirilmiş, her iki ucunda 360° koruma sonlandırmalı, düzgün şekilde korumalı bir VFD kablo, ekransız kablo kurulumuyla karşılaştırıldığında iletilen emisyonları 20–40 dB azaltabilir. Simüle edilmiş veya hesaplanmış sonuçlar genellikle kablo yönlendirme ve sonlandırma kalitesinin katkısını hafife aldığından, sürücü-kablo-motor sisteminin tamamına ilişkin üçüncü taraf EMC test raporları, uyumluluğu tahmin etmek için en güvenilir temeldir. ISO 9001 sertifikası ve kapsamlı şirket içi test laboratuvarımızla desteklenen Zhejiang Huapu Cable Co., Ltd., müşterilerin sistem düzeyinde EMC belgelerini desteklemek amacıyla VFD kablo serimiz için ekranlama etkinliği test verileri sağlar.

Bir VFD Kablosunun Belirtildiği Gibi Performans Gösterip Göstermediğini Belirleyen Kurulum Uygulamaları

Doğru şekilde belirlenmiş bir Değişken Frekanslı Sürücü güç kablosu bile, kurulum uygulamalarının tasarım amacını tehlikeye atması durumunda düşük performans gösterecektir. Çeşitli saha kurulum faktörlerinin VFD kablo sistemi performansı üzerinde büyük etkisi vardır:

• Sinyal ve kontrol kablolarından ayırma: VFD çıkış kabloları, düşük voltajlı sinyal kablolarından fiziksel olarak en az 200–300 mm uzakta olacak şekilde özel kanal veya kablo tepsilerinden geçirilmelidir. Geçişlerin kaçınılmaz olduğu durumlarda, kapasitif kuplajı en aza indirmek için bunlar 90° açılarla yapılmalıdır.
• Kablo uzunluğunun en aza indirilmesi: Sürücü ile motor arasındaki her gereksiz kablo, motor terminallerinde yansıyan dalga genliğini ve toplam ortak mod akım büyüklüğünü artırır. Özellikle kablo maliyetinin ve yansıyan dalga aşırı geriliminin sonuçlarının önemli ölçüde daha yüksek olduğu 6kV orta gerilim VFD sistemleri için, kablo geçişlerini en aza indirmek amacıyla tasarım aşamasında sürücü yerleşimi optimize edilmelidir.
• Bağlantı kutuları aracılığıyla ekran sürekliliği: Çalışmanın ortasında bir bağlantı kutusunun kullanılması kaçınılmazsa, kablo ekranı 360° bağlantılı bağlantıyla kutunun içinden devam etmeli, kesilmemeli ve bir terminal bloğu aracılığıyla yeniden bağlanmalıdır. Kalkan sürekliliğinde herhangi bir kesinti, kırılma noktasından yayılacak yüksek frekanslı akımlar için yüksek empedans noktası oluşturur.
• Bükülme yarıçapı uyumluluğu: Ağır ekranlama ve zırhlamaya sahip VFD kabloları, kurulum sırasında ihlal edilmesi durumunda ekranın sürekliliğine zarar verebilecek veya lokal izolasyon gerilim noktaları oluşturabilecek minimum bükülme yarıçaplarını belirlemiştir. Ekranlanmış ve zırhlı 6kV VFD kablolar için, toplam kablo çapının 12-15 katı minimum bükülme yarıçapı tipiktir; bunlar kapalı alanlara veya dar kıvrımlı kablo kanallarına kurulumdan önce üreticinin veri sayfasından onaylanmalıdır.
• Her iki uçta topraklama ve tek nokta topraklama: Topraklama döngülerini önlemek için genellikle yalnızca bir uçta topraklanan sinyal kablolarının aksine, VFD kabloları hem sürücü muhafazasında hem de motor çerçevesinde topraklanmalıdır. Kalkanın taşıması gereken yüksek frekanslı ortak mod akımları, her iki uçta da bir dönüş yolu gerektirir; tek uçlu topraklama, korumayı VFD uygulamalarının gerektirdiği HF gürültü yönetimi için değil, yalnızca düşük frekanslı elektrostatik koruma için etkili kılar.

OHSAS 18001 ve ISO 14001 sertifikalarına sahip bir Ulusal Yüksek Teknoloji Kuruluşu olan Zhejiang Huapu Cable Co., Ltd., müşterilerini yalnızca uyumlu Değişken Frekans Sürücüsü kablo ürünleriyle değil, aynı zamanda kurulum uygulamasının kablolarımızın sunmak üzere tasarlandığı performansı korumasını sağlamak için uygulama mühendisliği rehberliğiyle de destekler.
