H1Z2Z2-K ve PV1-F Solar Kablo Karşılaştırması: Teknik Karşılaştırma ve Uygulama Kılavuzu

Fotovoltaik (PV) sistemlerde, DC kablolar sistem güvenliği, verimliliği ve uzun vadeli güvenilirliğinde kritik bir rol oynar. Bu nedenle doğru güneş enerjisi kablosunun seçilmesi yalnızca bir tasarım tercihi değil, aynı zamanda bir uyumluluk ve risk yönetimi kararıdır. Bu makale, modern H1Z2Z2‑K güneş enerjisi kablosu ile PV kurulumlarında yaygın olarak kullanılan önceki PV1‑F tipi arasında teknik bir karşılaştırma sağlar.

Yönetici Özeti

H1Z2Z2‑K güneş enerjisi kablosu, EN 50618 Avrupa standardına göre tasarlanmıştır ve teknik olarak IEC 62930 ile de uyumludur. Modern fotovoltaik sistemleri, özellikle 1500 V DC kurulumlarını desteklemek için geliştirilmiştir. PV1‑F kabloları genellikle TÜV 2 PfG 1169/08.2007 sertifika gerekliliklerine göre üretilir ve orijinal olarak daha önceki 1000 V DC fotovoltaik sistemler için tasarlanmıştır.

Güneş enerjisi santralleri Sistem Dengesi (BOS) maliyetlerini azaltmak için daha yüksek voltaj mimarilerine doğru ilerledikçe, H1Z2Z2‑K yeni kurulumlar için tercih edilen çözüm haline geldi.

Temel Teknik Farklılıklar

1. Gerilim Değeri

Şebeke ölçekli fotovoltaik santraller giderek daha fazla 1500 V DC sistemler kullanılarak inşa ediliyor çünkü daha yüksek gerilim dizileri akım seviyelerini düşürüyor ve dolayısıyla bakır kullanımını, kurulum maliyetini ve güç kaybını azaltıyor.

H1Z2Z2‑K kabloları tipik olarak 1,5 kV DC fotovoltaik sistemler için derecelendirilmiştir (sistem tasarım voltajları genellikle üretici spesifikasyonlarına bağlı olarak belirli test koşulları altında yaklaşık 1,8 kV'a kadar izin verir). Bu, onları modern yüksek voltajlı güneş enerjisi kurulumları için uygun hale getirir.

PV1‑F kabloları genellikle 1000 V DC'ye kadar fotovoltaik sistemler için tasarlanmıştır ve bu nedenle daha yeni 1500 V sistemlerin tasarım gereksinimlerini karşılamayabilir.

2. Yalıtım ve Kılıf Malzemeleri

Her iki kablo tipi de tipik olarak çapraz bağlı poliolefin yalıtım malzemeleri kullanır (genellikle XLPO veya XLPE olarak kısaltılır). Çoğu modern tasarımda bu malzemeler halojensiz ve düşük dumanlı (LSZH) olup, gelişmiş yangın güvenliği ve çevresel performans sağlar.

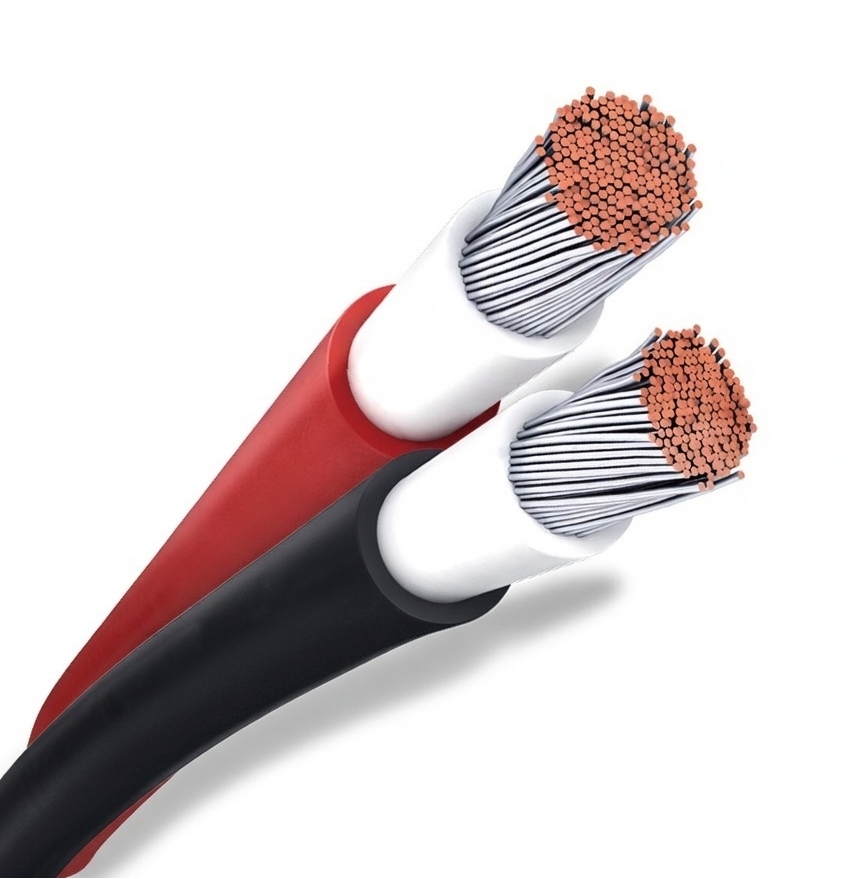

H1Z2Z2‑K kablolar normalde uzun süreli UV ışınlarına maruz kalma, ozon direnci ve zorlu dış ortam ortamları için özel olarak optimize edilmiş çift katmanlı çapraz bağlı yalıtım ve kılıfa sahiptir.

3. Suya Dayanıklılık ve Çevre Koruma

H1Z2Z2‑K kabloları, neme, UV radyasyonuna, ozona ve hava koşullarına karşı güçlü koruma da dahil olmak üzere yüksek düzeyde çevresel direnç sağlayacak şekilde tasarlanmıştır. Bazı üreticiler bu kabloları kurulum standartlarında tanımlanan yüksek suya dayanıklılık seviyelerine göre (test koşullarına ve üretici belgelerine bağlı olarak AD7 veya AD8 gibi) sınıflandırır.

Pratik anlamda bu, kablonun yüzen güneş enerjisi santralleri veya sık sık yağmura maruz kalan kurulumlar gibi çok ıslak ortamları tolere edebileceği anlamına gelir. Ancak kalıcı suya batırma performansı her zaman üreticinin spesifik sertifikasyonları ve kurulum yönergeleri aracılığıyla doğrulanmalıdır.

PV1‑F kabloları ayrıca dış mekanda iyi bir dayanıklılık sağlar ancak genellikle aşırı ıslak veya mekanik açıdan zorlu ortamlarda daha düşük performans marjlarına sahiptir.

4. Mekanik Mukavemet ve Montaj

H1Z2Z2‑K kablolar, PV1‑F'ye kıyasla daha iyi kılıf sağlamlığı ve mekanik dayanıklılık sağlayacak şekilde tasarlanmıştır. Bu onları zorlu kurulum ortamlarına daha uygun hale getirir.

En iyi uygulama olarak koruyucu boru veya kablo kanalları hâlâ önerilse de, H1Z2Z2‑K kabloları, uygun mekanik koruma ve yerel elektrik düzenlemelerine uyulduğu takdirde belirli doğrudan gömme veya zorlu dış mekan koşullarında monte edilebilir.

PV1‑F kabloları genellikle daha kontrollü kurulum koşulları gerektirir ve mekanik açıdan zorlu yerleşimlerde daha az kullanılır.

5. Sıcaklık Performansı ve Hizmet Ömrü

Modern güneş enerjisi kablolarının tipik çalışma sıcaklığı aralıkları, normal çalışma koşulları altında yaklaşık -40°C ila 90°C arasındadır; iletken ve yalıtım tasarımına bağlı olarak daha yüksek kısa vadeli sıcaklık toleransı vardır.

EN 50618 standartlarına göre tasarlanan güneş kabloları, tipik olarak, fotovoltaik modüllerin beklenen ömrüne uygun kurulum ve çalıştırma koşulları altında yaklaşık 25 yıllık bir hizmet ömrüne sahip olacak şekilde tasarlanmıştır.

Sonuç

PV1‑F kabloları, erken fotovoltaik dağıtımda önemli bir rol oynadı ve birçok eski sistemde varlığını sürdürüyor. Ancak H1Z2Z2‑K kabloları, daha yüksek gerilim kapasiteleri, gelişmiş çevresel dirençleri ve daha güçlü mekanik performansları nedeniyle modern PV kurulumları için tercih edilen çözüm haline gelmiştir.

Distribütörler, EPC yüklenicileri ve güneş enerjisi geliştiricileri için H1Z2Z2‑K kablolarının belirtilmesi, mevcut fotovoltaik sistem tasarımlarıyla uyumluluğun ve uzun vadeli proje güvenilirliğinin sağlanmasına yardımcı olur.
