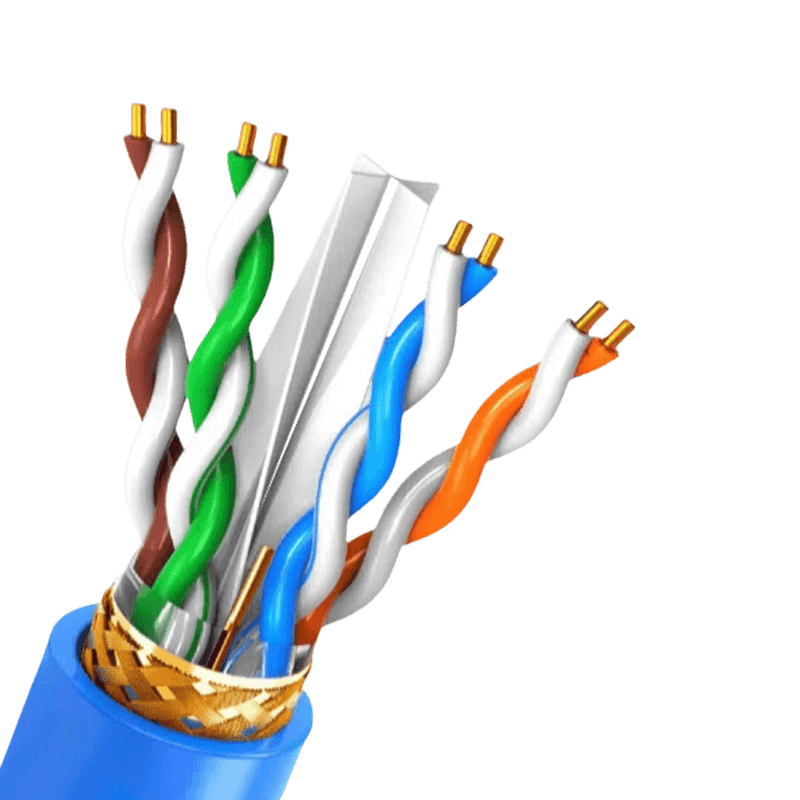

Doğruyu seçmek iletişim kabloları temel olarak veri hızını, mesafeyi ve çevresel müdahaleyi dengelemekle ilgilidir. En kritik çıkarım şu ki korumalı bükümlü çift (STP) kablolar ve fiber optik kablolar, elektriksel açıdan gürültülü ortamlarda en yüksek veri bütünlüğünü sunar Korumasız bükümlü çift (UTP) ise standart ofis ağları için uygun maliyetli bir çözüm olmaya devam ediyor. Sinyal kaybı ve karışma, güvenilir veri iletiminin başlıca düşmanlarıdır ve uygun iletken seçimi, performans sonuçlarını doğrudan belirler. İletken Malzemenin Kritik Rolü İletkenler için kullanılan malzeme herhangi bir kablonun performansının başlangıç noktasıdır. Bakır standart olsa da, bakırın spesifik türü iletkenliği ve fiziksel dayanıklılığı tanımlar. Çıplak Bakır: En yüksek iletkenliği ve esnekliği sunar. Uzun süreli çalışmalarda voltaj düşüşünü ve sinyal bozulmasını en aza indiren düşük direnci nedeniyle uzun mesafeli veri iletimi için referans noktasıdır. Kalaylı Bakır: Oksidasyonun bir tehdit olduğu durumlarda pratik bir alternatif. Kalay kaplama bakır çekirdeği korur ancak direnci biraz artırır. Bu malzeme genellikle endüstriyel ortamlarda veya yüksek nemli ortamlarda belirtilir çünkü iletkenin korozyona uğramasını önler, bu da sinyalleri bozan bir arıza noktası oluşturabilir. Bakır Kaplı Alüminyum (CCA): Önemli riskler taşıyan bir bütçe seçeneği. CCA iletkenleri daha yüksek DC direncine sahiptir ve bu da daha fazla sinyal zayıflamasına yol açar. Ayrıca zayıf esneklikten muzdariptirler ve mekanik stres altında kırılmaya eğilimlidirler. Yüksek frekanslı veriler için CCA kullanan kurulumlarda sıklıkla düzensiz performans ve bağlantı kopmaları görülür. Sinyal Bütünlüğü için Koruma Yapılandırmaları Ekranlama ve ekranlama birbirinin yerine geçebilecek terimler değildir. Her konfigürasyon belirli bir tür elektromanyetik (EMI) ve radyo frekansı girişimini (RFI) çözer. Motorlar, jeneratörler veya floresan aydınlatmayla dolu bir ortam için yanlış korumayı seçmek ağı sekteye uğratabilir. Ekranlama Tipi Tasarım Yapısı Birincil Başvuru F/UTP (Folyo) Tek genel alüminyum folyo sargı Kanaldaki yüksek frekanslı EMI'ye karşı koruma sağlar S/FTP (Örgü ve Folyo) Genel örgü artı çift başına ayrı folyo Veri merkezleri için maksimum güvenlik ve 10G hızlar SF/UTP (Örgü ve Folyo) Örgü ve folyo ile çift genel koruma Düşük frekanslı EMI'ye sahip zorlu endüstriyel ortamlar Yaygın ekranlama tasarımlarının ve bunların optimum kullanım durumlarının karşılaştırılması. Güç hatlarına paralel uzanan kurulumlar için folyo gerekli korumayı sağlar. Ancak esneklik ve düşük frekanslı gürültüyü engellemek için örgü gereklidir. Sonlandırma noktasında uygun olmayan topraklama, çoğu kalkanı tamamen etkisiz hale getirerek, kalkanı bir bariyer yerine antene dönüştürür. Ceket Malzemeleri ve Yangın Güvenliği Derecelendirmeleri Dış kılıf iletkenleri bir arada tutmaktan daha fazlasını yapar. Bileşimi, kablonun yangın kurallarına göre yasal ve güvenli bir şekilde nereye monte edilebileceğini belirler. Basınçlı hava işleme alanında düşük kaliteli bir ceketin kullanılması zehirli duman üretebilir ve alevin hızla yayılmasına neden olabilir. Genel Kurul (KŞK): Düşük dumanlı PVC veya florlu polimerlerden yapılmıştır. Plenum dereceli kablolar, yanmaya karşı direnç gösterdikleri ve yangına maruz kaldıklarında minimum düzeyde toksik halojen yaydıkları için yükseltilmiş zeminlerde ve basınçlı hava sirkülasyonunun olduğu alanlarda kullanılması zorunludur. Yükseltici (CMR): Yangının katlar arasında dikey olarak hareket etmesini önleyecek şekilde tasarlanmıştır. Bu ceketler genellikle PVC bazlıdır ve plenum olmayan alanlarda güvenilir bir yangın engelleme işlevi sağlar. LSZH (Düşük Duman Sıfır Halojen): Denizaltılar, tüneller ve veri kasaları gibi havalandırmanın yetersiz olduğu alanlarda gereklidir. Ceket yandığında aşındırıcı hidroklorik asit yerine su buharı salarak insan akciğerlerini ve hassas elektronik ekipmanı aynı anda korur. Kategori Derecelendirmeleri ve Bant Genişliği Kapasitesi Bakır kablonun üzerine basılan "Cat" derecesi, çapraz konuşma testinden geçmeden taşıyabileceği frekans bant genişliğini tanımlar. Kablo derecelendirmesi ile ağ donanımı arasındaki uyumsuzluk doğrudan kanal standartlarını ihlal eder ve etkin verimi yarı yarıya azaltan yeniden iletimlere neden olur. Yüksek Frekanslar için Fiziksel Yapı Cat6A gibi daha yüksek dereceli kablolar genellikle dört bükümlü çifti izole eden fiziksel bir çapraz ağ spline özelliğine sahiptir. Bu yapı, mekanik stres altında bükümün geometrisini korur. Yabancı çapraz karışma reddi için bir spline veya sıkı bir bükülme olmadan, büyük kablo tepsilerindeki bitişik kablolar arasında sinyal bağlantısı meydana gelir ve saniyede 1 Gigabit'i aşan hızlarda paket kaybına neden olur. Katı ve Örgülü İletkenler Katı ve çok telli bakır arasındaki seçim, yalnızca sinyal kalitesinden ziyade mesafe ve esnekliğe göre belirlenir. Katı iletkenler daha düşük ekleme kaybına sahiptir Bu da onları 90 metre veya daha uzun kalıcı bağlantılar için tek seçenek haline getiriyor. Örgülü iletkenler daha esnek olmalarına rağmen metre başına %20 ila %50 daha yüksek zayıflama sergilerler. Bu, çok telli yama kablolarını raf yakınındaki kısa ekipman bağlantıları için ideal kılar, ancak bir binanın kablo bağlantılarını yapmak için kullanıldığında bir arıza kaynağı haline gelir. Fiber Optik İletim: Parazitsiz Mesafe Mesafe 100 metreyi aştığında veya veriler yoğun radyo frekansı girişimi olan bölgelerden geçtiğinde bakır bir sorumluluk haline gelir. Fiber optik kablolar doğası gereği bu sorunları çözmektedir. Tipik bir endüstriyel motor kontrol merkezinde, bakır kablolar parazitik bir anten görevi görerek uç nokta alıcılarını kızartan voltajları indükleyebilir. Cam elyaflar ise aksine, elektronları değil fotonları ileterek onları toprak döngülerine ve voltaj dalgalanmalarına karşı bağışık hale getiriyor. Çok modlu ve Tek modlu karşılaştırma Kritik ayrım çekirdek çapında ve ışık yayılımında yatmaktadır. 850nm dikey boşluklu yüzey yayan lazer kullanan çok modlu fiber, 10 Gigabit Ethernet için yaklaşık 550 metrelik etkili mesafeyi sınırlayan modal dağılımdan muzdariptir. 9 mikron çekirdekli ve 1310 nm veya 1550 nm lazerlere sahip tek modlu fiber, 40 kilometrenin üzerindeki mesafeleri destekliyor. Maliyet dengesi önemli ölçüde değişti: yeni geniş bant çok modlu fiberler, kısa erişimli veri merkezi bağlantılarını verimli bir şekilde yönetiyor, ancak fiziksel tesisi değiştirmeden geleceğe yönelik bant genişliği büyümesi için kampüs omurgaları için artık tek modlu cam tercih ediliyor. Performansı Etkileyen Kurulum Uygulamaları Kablo performans spesifikasyonları yalnızca kurulum teknikleri iletkenlerin fiziksel geometrisini koruyorsa geçerlidir. Aşırı güçle çekilen bir kablo, bakır çiftlerini gererek empedansı değiştirecek ve geri dönüş kaybına neden olacaktır. Özellikle korumasız bükümlü çiftteki bükülmeler ve sıkı kıvrımlar, iletkenler arasındaki mesafeyi ve büküm hızını değiştirir, bu da deformasyon noktasında çapraz karışmayı doğrudan artırır. Kablo yolu da aynı derecede önemlidir. Floresan ışık balastlarının yakın paralel mesafelerde kesişmesi, çiftler üzerinde voltaj gürültüsüne neden olur. Yüksek voltajlı ortamlarda iletişim kablolarını güç devrelerinden en az 12 inç uzakta tutmak endüktif kuplajı önler. Fiber için birincil kurulum kaygısı minimum bükülme yarıçapının aşılmasıdır. Cam elyaftaki 90 derecelik keskin bir bükülme, mikro bir kırılma veya ışığın çekirdek kaplama arayüzünden kaçtığı bir durum yaratarak, bağlantıyı test ekipmanı için görünmez hale getiren, kurtarılamaz bir kayıp meydana getirir.

Kılıflı kablolar, modern binalarda elektrik yangınlarını ve elektrik çarpması tehlikelerini önlemek için gereklidir Doğru şekilde kurulduğunda, kılıflı teller kısa devre riskini daha fazla azaltır Korumasız tek çekirdekli kablolamaya kıyasla %70 . Dış yalıtım katmanları yalnızca mekanik hasara karşı koruma sağlamakla kalmaz, aynı zamanda sürekli bir zemin yolu da sağlar. Konut ve hafif ticari uygulamalar için, ikiz ve topraklı veya benzeri kılıflı yapılar gibi kılıflı kabloların kullanılması, daha güvenli elektrik dağıtımı elde etmenin doğrudan, yasalara uygun bir yoludur. Kılıflı kablolar nelerdir ve çıplak veya tek yalıtımlı iletkenlerden nasıl farklıdırlar? Kılıflı bir tel, tümü bir dış PVC, kauçuk veya LSZH (Düşük Duman Sıfır Halojen) kılıf içine alınmış iki veya daha fazla yalıtımlı akım taşıyan iletken (faz ve nötr) artı çıplak veya yalıtımlı bir toprak iletkeninden oluşur. Temel fark: tek yalıtımlı kablolar, iletken başına yalnızca bir yalıtım katmanına sahiptir ve genellikle borular veya kanallar içerisinden geçirilir. Kılıflı kablolar, mekanik korumayı ve yalıtımı tek bir düzenekte birleştirerek kuru, korumalı konumlarda ilave kablo kanalı ihtiyacını ortadan kaldırır. Örneğin 13A soketli devrelerde kullanılan standart 2,5 mm² kılıflı bir kablo, 13A'e kadar çekme kuvvetine dayanabilir. Kurulum sırasında 200N Aynı kesite sahip tek yalıtımlı bir tel, benzer mekanik korumayı sağlamak için boru gerektirir. Kritik güvenlik faydaları: yangın geciktirme ve elektrik çarpmasını önleme Modern kılıflı teller, IEC 60332-1 veya benzer standartlara göre alev geciktirici olarak derecelendirilmiştir. Kontrollü bir testte, PVC kılıflı kablo 60 saniye içinde kendiliğinden söner Brülörün alevi kaldırıldıktan sonra kılıfsız termoplastik teller yanmaya ve yanan parçacıklar damlamaya devam etti. Dış kılıf aynı zamanda kazara temasa karşı bariyer görevi de görür. Elektrik olay raporlarından elde edilen veriler, tamamen çift yalıtımlı kılıflı kablolarla kablolanan evlerin %82 daha az yalıtım hatasından kaynaklanan şoklar kablo kanalında tek yalıtımlı teller kullananlarla karşılaştırıldığında. Seçim kılavuzu: Kılıflı kablo türlerini gerçek dünya uygulamalarıyla eşleştirme Yanlış kılıf malzemesinin veya iletken boyutunun seçilmesi erken arızaya yol açar. Aşağıda yaygın kurulum ortamlarına ve yük gereksinimlerine dayalı pratik bir tablo bulunmaktadır. Tüm değerlerin ortam sıcaklığının 30°C ve bakır iletkenler (kılıflı teller için en yaygın malzeme) olduğunu varsaydığını unutmayın. Tablo 1: Uygulama ve ortama göre önerilen kılıflı tel türleri Uygulama alanı İletken boyutu (mm²) Kılıf tipi Maksimum akım (A) Aydınlatma devreleri (kuru iç mekan) 1.0 veya 1.5 PVC (70°C) 11 - 16 Priz çıkışları (ev içi) 2.5 PVC veya LSZH 20 - 27 Ocak / HVAC (sabit) 6.0 veya 10 PVC veya kauçuk 32 - 63 Dış mekan / nemli yerler 2,5 veya 4,0 Kauçuk veya XLPE 25 - 37 Isı yalıtımında gizli kurulum için değer kaybı faktörleri geçerlidir. 100 mm'den fazla izolasyona gömülü 2,5 mm² kılıflı telin akım değeri şu kadar azaltılabilir: %50'ye kadar (örneğin 27A'dan 13,5A'ya). Her zaman yerel kablolama düzenlemelerini kontrol edin. Hizmet ömrünü 30 yılın ötesine uzatan en iyi kurulum uygulamaları Kuru, havalandırılmış bir alanda doğru şekilde monte edilmiş kılıflı tel kolayca uzun süre dayanabilir 40 ila 50 yıl . Ancak üç yaygın hata bu ömrü önemli ölçüde kısaltır: Aşırı bükülme: Minimum bükülme yarıçapı, kablo çapının en az 4 katı olmalıdır. 35 mm yarıçap etrafında bükülen 10 mm çapındaki kılıflı tel, kılıfta mikro çatlaklara neden olarak yalıtım direncini azaltır. 3 yıl içinde 1 MΩ'un altına (başlangıç değeri >100 MΩ). Sıcaklık sınırlarının aşılması: Sürekli olarak 80°C'de çalıştırılan PVC kılıflı tel (70°C yerine) iki kat daha hızlı yaşlanır. Veriler şunu gösteriyor ki her biri için Derecelendirmenin 10°C üzerinde, izolasyon ömrü yarıya iner . Yanlış sıyırma: Dış kılıfı çıkarırken iç iletkenlerin çentiklenmesi gerilim noktaları oluşturur. 200 arızalı devre üzerinde yapılan bir çalışmada, Arızaların %37'si kötü soyulmuş kılıf uçlarından kaynaklandı . Doğru derinliğe (tipik olarak kılıf kalınlığından 0,5 mm daha az) ayarlanmış özel bir kablo sıyırıcı kullanın. Standart 1,5 mm kalınlığındaki PVC kılıf için sıyırma derinliği 1,0 mm bir güvenlik marjı bırakır iletkenleri açığa çıkarmadan. Kılıflı kablolarla ilgili yaygın yanılgılar (veri düzeltmeleriyle birlikte) Kılıflı tel değerlerinin yanlış anlaşılması tehlikeli değişikliklere yol açar. Aşağıda laboratuvar ve saha verilerine dayanan sık yapılan hataların gerçek gerçeklerle karşılaştırıldığında bir listesi bulunmaktadır. Efsane: Tüm kılıflı teller su geçirmezdir. Gerçek: Yalnızca kauçuk veya özel olarak derecelendirilmiş LSZH kılıflar sürekli neme dayanıklıdır. Standart PVC kılıflı tel emer 24 saatlik daldırmadan sonra ağırlıkça %0,5 ila %1,5 su kaçak akımın artmasına neden olur. Efsane: Daha kalın kılıf her zaman daha iyi koruma anlamına gelir. Gerçek: 1,8 mm'lik bir PVC kılıf, 2,5 mm'lik bir kılıfın mekanik darbe direncinin %90'ını sağlar, ancak ikincisi esnekliği azaltır. %40 ve dar alanlarda kurulum zorluğunu arttırır. Efsane: Kılıflı kabloların hiçbir zaman boruya ihtiyacı yoktur. Gerçek: Kemirgen hasarına veya darbeye maruz kalabilecek yerlerde (garajlar veya dış duvarlar gibi), kablo kanalı gibi ek mekanik koruma gereklidir. Testler, standart PVC kılıfın bir madde tarafından delindiğini göstermektedir. 50N'den daha az kuvvete sahip 2 mm çelik iğne – sıradan kemirgenlerin ısırma kuvvetine oldukça yakın. Mevcut kılıflı telin güvende kalıp kalmadığını test etmek için adım adım prosedür Periyodik testler beklenmeyen arızaları önler. Temel elektrik test ekipmanını kullanarak bu pratik kontrol listesini izleyin. Yıldan yıla karşılaştırma yapmak için değerleri kaydedin. Görsel inceleme: Dış kılıfta çatlak, renk değişikliği veya şişme olup olmadığını kontrol edin. Şişme, plastikleştiricinin migrasyonuna veya aşırı ısınmaya işaret eder; şişme aşılırsa derhal değiştirin Orijinal çapın %15'i . Yalıtım direnci testi: 500V DC megger kullanarak iletkenler arasında ve her iletken ile toprak arasında ölçüm yapın. Sağlıklı bir kılıflı tel gösterilmelidir 100 MΩ'dan büyük . Aşağıdaki değerler 1 MΩ derhal değiştirilmesini gerektirir. Toprak çekirdeğinin sürekliliği: Topraklama iletkeninin bir ucundan diğer ucuna kadar olan direnci ölçün. 30 m uzunluğunda 1,5 mm² toprak için 0,4 Ω'dan az . Daha yüksek değerler gevşek bağlantıları veya aşınmış telleri gösterir. Kılıf bütünlüğü kontrolü: Kabloyu kendiliğinden birleşen bantla sıkıca sarın ve yalıtım direncini ölçerken bantlanmış kısmı suya batırın. Aşağıda herhangi bir düşüş 50 MΩ 5 dakika sonra kılıftaki mikro çatlaklar doğrulanır. Bu test döngüsünü her Konut kurulumları için 5 yıl ve endüstriyel veya nemli ortamlar için yıllık olarak. Bu programın takip edilmesi, kılıflı kabloların etkin güvenli ömrünü tipik 25-30 yıldan çok daha fazla bir süreye uzatabilir. 45 yıl . Sonuç: Kılıflı kablolar herhangi bir elektrik sistemi için en uygun maliyetli güvenlik yükseltmesi olmayı sürdürüyor Sigorta taleplerinden ve yangın araştırmalarından elde edilen veriler, uyumlu kılıflı kablolarla tamamen kablolanmış mülklerin sürekli olarak %60 daha az elektrik kaynaklı yangın olayı Eski yeniden kablolanabilir veya kılıfsız sistemler kullananlara kıyasla 1.000 kurulum başına. Ek ön maliyet (genellikle Metre başına 0,20 ila 0,50 ABD Doları temel tek yalıtımlı kablodan daha fazlası) daha düşük kurulum işçiliği ve azaltılmış boru gereksinimleri sayesinde iki yıl içinde telafi edilir. Herhangi bir yeni yapı veya yenileme için, uygun kılıf malzemesine sahip kılıflı kabloların ve doğru iletken boyutunun belirtilmesi, daha güvenli ve daha dayanıklı bir elektrik altyapısına yönelik doğrudan, ölçülebilir bir eylemdir.

Bir kontrol kablosunu ve bir güç kablosunu yan yana aldığınızda neredeyse aynı görünüyorlar. Aynı dış ceket, benzer çap, karşılaştırılabilir ağırlık. Ancak kabloları yanlış bağlarsanız sonuçları başarısız otomasyon dizilerinden ciddi elektrik tehlikelerine kadar değişir. Bu iki kablo türü arasındaki fark kozmetik değil, temeldir. Aslında Ne İçin Oldukları Güç kablosunun tek bir görevi vardır: elektrik enerjisini bir kaynaktan yüke taşımak. İster bir motoru besliyor, ister bir transformatörü besliyor, ister bir binaya akım dağıtıyor olsun, güç kablosu ham elektrik kuvvetinin kanalıdır. Uzun mesafelerde yüksek akımı taşır ve tasarımı bu talebi yansıtır. Bir kontrol kablosu tamamen farklı bir şey yapar. Bir kontrol sistemi ile yönettiği cihazlar arasında sinyalleri (komutlar, geri bildirim, ölçümler) taşır. Bir solenoid valfe açma/kapama talimatı gönderen bir PLC'yi veya sıcaklığı bir izleme paneline bildiren bir sensörü düşünün. Akım minimum düzeydedir; doğruluk her şeydir. Pratikte her iki kablo da sıklıkla aynı kanal veya kablo tepsisinden geçer. Bir güç kablosu motora enerji verir; bir kontrol kablosu ona ne zaman başlayıp ne zaman duracağını söyler. Bunlar tamamlayıcıdır, birbirinin yerine geçemez. Nasıl Farklı Şekilde İnşa Ediliyorlar? Gerilim derecesi en acil yapısal farklılıktır. Güç kabloları 0,6/1kV ve üzeri olarak derecelendirilmiştir; orta gerilim türleri, ekstrüzyonlu izolasyon kablolarına yönelik IEC 60502 gibi standartlara tabi olarak 10kV, 35kV ve ötesine ulaşır. Kontrol kabloları çok daha düşük bir aralıkta çalışır: tipik olarak 300/450V ile 450/750V arası, çünkü sinyal iletimi yüksek voltajlı altyapı gerektirmez. İletken kesiti ve damar sayısı hikayenin geri kalanını anlat. Güç kabloları akım taşıma kapasitesine öncelik verir, bu nedenle iletkenler büyüktür; genellikle 16mm², 50mm², 120mm² veya daha büyük, bakır veya alüminyumdan yapılır. Çekirdek sayısı düşük kalıyor: Kablo başına 1 ila 5 çekirdek standarttır. Kontrol kabloları bu mantığı tamamen tersine çevirir. İletkenler küçüktür (0,5 mm² ila 10 mm²), ancak çekirdek sayıları yüksektir (tek bir kabloda 2 çekirdekten 61 çekirdeğe kadar) çünkü karmaşık bir kontrol devresi, birçok bağımsız sinyal yolunun verimli bir şekilde bir araya getirilmesini gerektirir. Yalıtım ve mantolama aynı modeli takip edin. Güç kabloları, yüksek voltaj, mekanik stres, ısı ve neme karşı dayanıklı, kalın bir kaplama gerektirir. Kontrol kabloları, düşük voltaj sinyalleri için yeterli olan daha hafif PVC veya XLPE izolasyonu kullanır. Her iki kablo türü de endüstriyel bir ortamı paylaştığında, güç kablosunun kılıfı gözle görülür derecede daha ağırdır. Ekranlama güç kablolarında isteğe bağlıdır ancak kontrol kablolarında genellikle kritik öneme sahiptir. Güçlü elektromanyetik parazitin olduğu ortamlarda (büyük motorların, değişken frekanslı sürücülerin veya anahtarlama ekipmanlarının yakınında) blendajsız bir kontrol kablosu, sinyalleri bozan gürültüyü alacaktır. Kontrol kablosunun etrafındaki bakır bant veya örgülü koruma bu girişimi engeller ve sinyal bütünlüğünü korur. Renk kodlaması da farklılık göstermektedir. Güç kablosu damarlarında, güvenli kurulum ve bakımı desteklemek için standart faz renkleri (fazlar için kahverengi, siyah, gri; nötr için mavi; toprak için yeşil/sarı) kullanılır. Bireysel devre tanımlaması faz kuralından daha önemli olduğundan, kontrol kablosu damarları tipik olarak siyah ve beyaz sayısal işaretlidir. Her Kablonun Ait Olduğu Yer Güç kabloları, elektrik enerjisinin uygun ölçekte hareket etmesi gereken her yerde çalışır. Yeraltı dağıtım ağları, havai iletim hatları, endüstriyel makine beslemeleri ve bina güç yükselticilerinin tümü güç kablolarına dayanır. Tesis kablolaması ve dağıtımı için, Bina ve endüstriyel dağıtım için alçak gerilim güç kabloları ticari ve hafif endüstriyel yüklerin büyük çoğunluğunu taşıyabilir. Şebeke altyapısı, trafo merkezleri ve şebeke bağlantıları için, Şebeke ve trafo merkezi uygulamaları için orta gerilim güç kabloları Verimli uzun mesafe iletimi için gereken voltajlarda güç taşırlar. Kontrol kabloları her otomatik prosesin omurgasıdır. Otomotiv montaj hatları, kimya tesisi DCS sistemleri, bina yönetim sistemleri (HVAC, aydınlatma, erişim kontrolü), demiryolu sinyalizasyonu ve enerji santrali koruma rölesi devrelerinin tümü, operasyonları senkronize ve güvenli tutan sinyalleri iletmek için kontrol kablolarına bağlıdır. Endüstriyel otomasyon ve ekipman kablolaması için kontrol kabloları bu ortamların hassasiyet ve esneklik taleplerini karşılamak için özel olarak tasarlanmıştır. Hızlı Referans Karşılaştırması Güç ve kontrol kabloları arasındaki temel yapısal ve işlevsel farklar Parametre Güç Kablosu Kontrol Kablosu Birincil işlev Elektrik enerjisini iletin Kontrol sinyallerini / verilerini iletin Gerilim derecesi 0,6/1kV ve üzeri (500kV'a kadar) 300/450V – 450/750V İletken kesiti Büyük (16mm² – 500mm²) Küçük (0,5mm² – 10mm²) Çekirdek sayısı 1 – 5 çekirdek 2 – 61 çekirdek Yalıtım kalınlığı Kalın (yüksek voltaj dereceli) Daha hafif (düşük voltajlı) Ekranlama Nadiren gerekli Çoğunlukla gerekli (EMI ortamları) Çekirdek renk kodlaması Faz renkleri (kahverengi / siyah / gri) Beyaz numaralandırmalı siyah İletken malzemesi Bakır veya alüminyum Bakır (standart) Doğru Olan Nasıl Seçilir? Seçim kararlarının çoğunu üç soru çözer. İlk olarak: kablo ne taşıyor? Bir yüke (motor, aydınlatma devresi, HVAC ünitesi) güç sağlamak için akım sağlıyorsa, bu bir güç kablosu uygulamasıdır. Bir komut, ölçüm veya geri bildirim sinyali taşıyorsa bu bir kontrol kablosu uygulamasıdır. İkincisi: sistem hangi voltajda çalışıyor? 1kV'nin üzerinde çalışan sistemler, buna göre sınıflandırılmış güç kablolarına ihtiyaç duyar. 24VDC, 120VAC veya 230VAC'de çalışan sinyal ve kontrol devreleri kontrol kablosu bölgesine girer. Üçüncüsü: elektromanyetik ortam nedir? Kablo yüksek güçlü anahtarlama ekipmanının, değişken frekanslı sürücülerin veya büyük motorların yakınında çalışıyorsa, sinyal bozulmasını önlemek için korumalı bir kontrol kablosu gereklidir. Zorlu veya yüksek sıcaklıktaki ortamlarda, alev geciktirici ve yüksek sıcaklığa dayanıklı teller hem güç hem de kontrol uygulamaları için ek koruma sağlar. Bir kablo tipini diğeriyle değiştirmek hiçbir zaman geçici bir çözüm değildir. Güç uygulamasında kontrol kablosunun kullanılması yalıtım arızası ve yangın riski taşır. Güç kablosunu kontrol kablosunun ait olduğu yerden geçirmek maliyet ve yer israfına neden olur ve yine de parazite neden olabilir. Doğru boyutlandırılmış ve belirlenmiş doğru kablo, sistemlerin tüm hizmet ömrü boyunca güvenli ve güvenilir bir şekilde çalışmasını sağlayan şeydir. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Doğru çıplak alüminyum kablonun seçilmesi, havai enerji iletim ve dağıtım sistemlerinde çalışan mühendisler, proje yöneticileri ve satın alma ekipleri için kritik bir karardır. Yanlış seçim, şebeke güvenilirliğini tehlikeye atabilir, bakım maliyetlerini artırabilir veya sahada güvenlik riskleri yaratabilir. Bu kılavuz, her çıplak alüminyum kablo seçimini yönlendirecek temel teknik ve çevresel faktörleri açıklamaktadır. Neden Çıplak Alüminyum Kablo Havai İletimde Tercih Edilen Bir Seçimdir? Bir yüzyılı aşkın bir süredir dış mekan havai güç aktarımında çıplak alüminyum kablolara güvenilmektedir ve bunun iyi bir nedeni vardır. Bakırla karşılaştırıldığında alüminyum elektriği yaklaşık olarak iletir. Bakırın iletkenliğinin %61'i Uluslararası Tavlanmış Bakır Standardına (IACS) göre ölçülmüştür. Bu, aynı akımı taşımak için daha büyük bir kesit alanına ihtiyaç duyulduğu anlamına gelse de, alüminyumun diğer özellikleri, birçok uygulamada bu ödünleşimi değerli kılmaktadır. Alüminyum, bakırın kabaca üçte biri kadar ağırlığa sahip olup, kuleler ve direkler üzerindeki yapısal yükü önemli ölçüde azaltır ve uzun açıklıklarda kurulum maliyetlerini azaltır. Maliyet açısından bakıldığında, alüminyum kablo tipik olarak eşdeğer bakır iletkenlere kıyasla önemli miktarda malzeme tasarrufu sağlar; bu, yüzlerce veya binlerce kilometre iletkenin gerekli olabileceği şebeke altyapı projelerinde belirleyici bir avantajdır. Her iki malzemenin iletkenlik, ağırlık, maliyet ve güvenlik açısından ayrıntılı bir karşılaştırması için bkz. bakır vs alüminyum kablolama . Uygulama dış mekan havai iletim olduğunda ve bütçe verimliliği önemli olduğunda, çıplak alüminyum kablolar sürekli olarak güçlü bir değer sunar. Çıplak Alüminyum İletkenlerin Ana Türlerini Anlamak Tüm çıplak alüminyum kablolar aynı değildir. Her biri farklı performans önceliklerine göre tasarlanmış üç ana konfigürasyon mevcuttur. AAC (Tüm Alüminyum İletken) tamamen elektrik sınıfı alüminyum tellerden yapılmıştır. İyi iletkenlik sunar ve ekonomiktir; bu da onu genel dış mekan uygulamaları ve yüksek çekme mukavemetinin öncelikli sorun olmadığı daha kısa açıklıklar için çok uygun hale getirir. AAAC (Tüm Alüminyum Alaşımlı İletken) Saf alüminyum yerine alüminyum alaşımlı tellerden üretilmiştir. Bu, üstün korozyon direnci sunarak nemli, kıyısal veya kimyasal açıdan agresif ortamlar için tercih edilen seçenek olmasını sağlar. Alaşımlı yapı aynı zamanda AAC'ye kıyasla çekme mukavemetini de artırır. ACSR (Alüminyum İletken Çelik Takviyeli) Alüminyum dış katmanı çelik çekirdekle birleştirir. Çelik çekirdek yüksek çekme mukavemeti sağlarken alüminyum teller elektrik akımını taşır. Bu konfigürasyon, mekanik yüklemenin zorlu olduğu uzun mesafeli kurulumlar ve yüksek gerilim havai hatları için standart seçimdir. Yüksek mukavemeti iyi iletkenlikle birleştirir; saf alüminyum iletkenlerin tek başına başaramayacağı bir denge. Doğru tipin seçilmesi açıklık uzunluğunuza, gerekli mekanik dayanıklılığa, yerel çevre koşullarına ve bütçenize bağlıdır. Çoğu yüksek gerilim uzun mesafe hattı için ACSR endüstri varsayılanıdır. Kıyı veya aşındırıcı ortamlar için AAAC genellikle daha iyi bir seçimdir. için orta gerilim ve alçak gerilim havai kablo Daha kısa aralıklara sahip uygulamalarda, AAC veya AAAC genellikle doğru maliyet ve performans dengesini sağlar. Akım Taşıma Kapasitesi ve Kesit Seçimi Akım taşıma kapasitesi (bir iletkenin akım taşıma kapasitesi) herhangi bir çıplak alüminyum kabloyu belirtirken belirlenecek ilk sayıdır. Küçük boyutlu bir iletkenin seçilmesi tehlikeli ısı oluşumuna neden olur; Aşırı boyutlandırma gereksiz yere maliyeti artırır. Kapasite birden fazla değişkene bağlıdır: iletkenin kesit alanı, ortam sıcaklığı, güneş ışınımı, rüzgar hızı ve kurulum konfigürasyonu. Havai hat tasarımında mühendisler, hem iletken ömrünü hem de sarkma davranışını etkileyen iletkenin izin verilen maksimum çalışma sıcaklığını da hesaba katarlar. Dış mekan havai çıplak iletkenler için ihtiyatlı bir yaklaşım önerilir. İletkenin hesaplanan maksimum yüke göre biraz fazla büyütülmesi, en yüksek talebe, aşırı ortam sıcaklıklarına ve gelecekteki yük artışına karşı bir güvenlik marjı sağlar. Kesit alanı, kablonun tasarım ömrü boyunca beklenen en kötü yük ve çevre koşulları kombinasyonuna göre seçilmelidir. Akım kapasitesi değerlerini, kullanılan spesifik iletken tipi ve kurulum yöntemi için geçerli ulusal veya uluslararası standartlara göre daima doğrulayın. Mekanik Dayanım ve Açıklık Gereksinimleri Havai hat tasarımında, elektrik performansı tek başına yeterli değildir; iletken aynı zamanda uzun açıklıkların, rüzgar yükünün, buz yükünün ve yıllarca açık havada hizmet nedeniyle oluşan termal genleşme ve daralmanın neden olduğu mekanik gerilimleri de karşılamalıdır. Çıplak bir alüminyum iletkenin çekme mukavemeti, bir açıklığın destek yapıları arasında ne kadar süreyle güvenli bir şekilde dizilebileceğini belirler. ACSR iletkenleri bu zorluk için özel olarak tasarlanmıştır: çelik çekirdek mekanik yükün çoğunu taşırken, alüminyum teller akım iletimini üstlenir. Çok uzun açıklıklar veya yüksek rüzgar veya buz yüküne maruz kalan alanlar için ACSR genellikle tek uygun seçimdir. Hat tasarımında her açıklık için sarkma ve çekme hesapları yapılmalıdır. İletken, maksimum sıcaklık altında (iletken en çok genleştiğinde ve sarktığında) güvenli yerden yükseklik sınırları içinde kalacak kadar yeterli sarkmaya sahip olmalı ve minimum sıcaklıkta yeterli gerilimi korumalıdır (büzülme mekanik gerilimi artırdığında). Rüzgardan kaynaklanan titreşime yatkın alanlarda, titreşim önleyici damperler ve uygun iletken seçimi, süspansiyon noktalarında zamanla oluşan yorulma hasarlarının önlenmesine yardımcı olur. Çevre Koşulları ve Korozyon Direnci Kurulum ortamı, hangi çıplak alüminyum iletken tipinin uygun olduğunu önemli ölçüde etkiler. Alüminyum doğal olarak yüzeyinde ince bir oksit tabakası oluşturur ve bu da daha fazla oksidasyona karşı temel koruma sağlar. Ancak bu koruma tüm çevre koşullarında aynı değildir. Ortama göre iletken tipi önerileri Çevre Önerilen İletken Tipi Temel Neden Genel kırsal / iç mekan dış mekan AAC veya ACSR Uygun maliyetli; orta derecede korozyona maruz kalma Kıyı / yüksek nem AAAC Alaşım bileşiminden dolayı üstün korozyon direnci Sanayi bölgeleri (kimyasallara maruz kalma) AAAC Alaşım kimyasallara ve tuz yüklü atmosferlere karşı dayanıklıdır Uzun açıklıklı / yüksek yük iletimi ACSR Çelik çekirdek gerekli mekanik mukavemeti sağlar Trafo merkezi iç bağlantıları AAC veya AAAC Daha kısa açıklıklar; ağırlık ve maliyet önceliği Kıyı ve endüstriyel ortamlarda nem ve havadaki kirletici maddelerin birleşimi elektrokimyasal korozyonu hızlandırır. Saf alüminyum şeritler yerine alüminyum alaşımı içeren AAAC iletkenleri, bu koşullarda anlamlı derecede daha iyi uzun vadeli korozyon direnci sağlar ve sonunda hat güvenliğini tehlikeye atabilecek iletken bozulması riskini azaltır. Endüstri Standartlarına Uygunluk Güç aktarımına yönelik çıplak alüminyum kablolar, tanınmış uluslararası veya ulusal standartlara uygun olmalıdır. Bu standartlar iletken saflığı, büküm konfigürasyonu, mekanik özellikler, elektriksel direnç ve test prosedürleri için minimum gereksinimleri tanımlar. Bu standartları karşılayan iletkenlerin belirlenmesi ve tedarik edilmesi, güvenli ve güvenilir şebeke işletimi için tartışılamaz bir temeldir. En yaygın olarak başvurulan standartlar arasında IEC 61089 (havai hatlar için yuvarlak tel örgülü iletkenler), ASTM B230 ve B231 (havai kullanım için alüminyum ve alüminyum alaşımlı iletkenler) ve Çin'de kullanılan GB/T 1179 gibi bölgesel standartlar yer alır. Uluslararası satın almalar için alıcılar, hedef ülkede hangi standardın geçerli olduğunu belirtmeli ve üreticiden bu standarda uygunluğuna dair belgeli kanıt talep etmelidir. Üretim kalitesi için ISO 9001 ve çevre yönetimi için ISO 14001 gibi tanınmış kalite yönetim sistemleri tarafından verilen sertifikalar, üretim süreçlerinin tutarlılığı konusunda ek güven sağlar. Saygın üreticiler ayrıca ürüne özel sertifikalara sahip olacak ve ilgili iletken standardına uygunluğu gösteren test raporları sunabilecektir. Sonlandırma ve Bağlantı Güvenliği Çıplak alüminyum kablo seçiminin en önemli ve sıklıkla gözden kaçırılan yönlerinden biri sonlandırma sistemidir. Kablonun kendisi doğru şekilde belirtilmiş olabilir ancak zayıf bağlantılar, alüminyum iletken kurulumlarında aşırı ısınmanın, arkın ve erken arızanın önde gelen nedenidir. Alüminyum, sıcaklık değişimlerine tepki olarak bakırdan daha fazla genişler ve daralır. Bu termal döngü, uygun şekilde torklanmayan veya uyumsuz donanım kullanılan bağlantıları kademeli olarak gevşetebilir. Zamanla gevşek bağlantılar temas direncini artırır, aşırı ısı üretir ve yangın riski oluşturur. Çözüm, alüminyum iletkenler için özel olarak derecelendirilmiş konektörler, kelepçeler ve donanım kullanmak ve donanım üreticisi tarafından belirtilen doğru kurulum torku değerlerini uygulamaktır. Havai hatlardaki köprü bağlantıları ve eklemeler için, tüm iletken kesiti boyunca tutarlı mekanik temas sağladıkları için genellikle sıkıştırma tipi konnektörler tercih edilir. Tüm sonlandırma donanımları kurulum sırasında incelenmeli ve özellikle titreşime veya büyük günlük sıcaklık dalgalanmalarına maruz kalan alanlarda planlı bakım döngüleri sırasında yeniden kontrol edilmelidir. Modern alüminyum kablo kurulumu, doğru bileşenler ve prosedürlerle yapıldığında bakırla aynı uzun vadeli güvenilirliği sağlayabilir. Önemli olan, kurulumun her unsurunun (iletken, donanım ve işçilik) uyumlu ve kurallara uygun olmasını sağlamaktır. Sonuç Doğru çıplak alüminyum kabloyu seçmek, metre başına fiyatları karşılaştırmaktan daha fazlasını gerektirir. Kararda iletken tipi (AAC, AAAC veya ACSR), gerekli akım taşıma kapasitesi, mekanik aralık gereksinimleri, çevreye maruz kalma, geçerli standartlar ve sonlandırma sistemi uyumluluğu dikkate alınmalıdır. Bu faktörlerin her biri kurulumun güvenliğini, güvenilirliğini ve toplam yaşam döngüsü maliyetini doğrudan etkiler. Havai iletim uygulamalarının çoğu için ACSR, uzun açıklıklar ve yüksek yüklü hatlar için tercih edilen seçenek olmaya devam ederken, AAAC kıyı veya kimyasal açıdan agresif ortamlarda üstün korozyon direnci sunar. AAC, zararsız koşullarda daha kısa açıklıklar için ekonomik bir çözüm sunar. Her durumda, uygulamanın talep ettiği performans ve güvenliğe ulaşmak için uluslararası standartlara uyum ve doğru kurulum uygulamaları şarttır. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Düğme ve Tüp (K&T) kablolaması, 1880'lerden 1940'lara kadar konut elektrik sistemleri için standarttı. Ancak modern evlerin yüksek güç taleplerini karşılama konusunda temel olarak yetersiz olduğundan, elektrik arızaları ve eskiyen altyapı, yapısal konut yangınlarının önde gelen nedenleri haline geldi. I. K&T Sistemleri Hızlı Bir Şekilde Nasıl Tanımlanır? Görsel Özellikler: Bitmemiş bodrum katları ve çatı katları gibi açıkta kalan alanlarda, ahşap kirişlere çivilenmiş küçük beyaz veya gri silindirik seramik izolatörler arayın ve tek siyah veya beyaz kumaş kaplı çizgileri sabitleyin. İç Mekan Sinyalleri: Yaşam alanlarında topraksız iki uçlu prizlerin yaygın varlığı, duvarların arkasında eski altyapının hala aktif olabileceğinin güçlü bir göstergesi. Yapısal Prensip: Canlı ve nötr hatlar, topraklama mekanizması olmadan tamamen ayrı ayrı yönlendiriliyor; bunları havada asılı tutmak ve ahşap çerçeveyle doğrudan fiziksel teması önlemek için seramik düğmeler kullanılıyor. II. K&T Sistemlerinin İlk 4 Ölümcül Tehlikesi Topraklama Korumasının Eksikliği: K&T sistemleri yalnızca canlı ve tarafsız yolları içerir. Topraklama mekanizması olmadan, herhangi bir elektrik sızıntısı, toprağa en az direnç gösteren yolu arayacak ve ciddi ve potansiyel olarak ölümcül bir elektrik çarpması riski oluşturacaktır. Üstelik modern aşırı gerilim koruyucuları tamamen işe yaramaz hale geliyor. Ciddi Yalıtım Bozulması: Yaklaşık bir asırdan fazla bir süredir, doğal kauçuk ve pamuklu kumaşların bozulması, ciddi kurumaya, çatlamaya ve ufalanmaya yol açmaktadır. Çıplak bakır ahşap çerçevelere, toza veya kemirgen faaliyetlerine maruz kaldığında yüksek ark arızası ve yapısal yangın riski oluşturur. Aşırı Yükte Isıtma ve Elektromanyetik İndüksiyon: Modern yüksek voltajlı cihazları K&T devrelerine zorlamak ciddi aşırı yüklemeye ve aşırı ısınmaya neden olur. Ek olarak, canlı ve nötr yollar arasındaki geniş ayrım, güçlü, iptal edilmemiş elektromanyetik alanlar yaratır. Bu alanlar ferromanyetik metallerin yakınındaysa, tehlikeli girdap akımı ısınmasına neden olabilirler. Ölümcül "Yalıtım" Çatışması: K&T sistemleri, ısıyı dağıtmak için kesinlikle duvar boşlukları içindeki serbest akışlı havaya dayanacak şekilde tasarlanmıştır. Modern ısı yalıtım malzemeleri bu sistemleri gömerse, sıkışan ısı hızla birikecek ve kaçınılmaz olarak çevredeki malzemeleri tutuşturacaktır. III. Ticari Riskler: Sigorta Reddi ve İpotek Reddi Sigorta Engelleri: Sigortalama süreci sırasında, aktif K&T sistemlerinin keşfi, tipik olarak standart taşıyıcıların ev sahiplerinin sigorta poliçelerini doğrudan reddetmesine veya zorunlu olarak kaldırılmasını talep etmesine yol açar. Yüksek risk teminatı sağlansa bile primler katlanarak artıyor. İşlem Blokları: İpotek onayı aşamasında, bir değerleme uzmanı eski sistemlerle ilgili güvenlik tehlikelerini tespit ederse, kredi süreci derhal duracak ve satıcının pazarlık gücü ciddi şekilde zayıflayacaktır. Düzenleyici Yasaklar: Ulusal Elektrik Yasası (NEC) Madde 394.12, K&T sistemlerini içeren içi boş alanlara herhangi bir gevşek, yuvarlanmış veya köpüklü ısı yalıtımının döşenmesini kesinlikle yasaklar. IV. Modern Alternatif Çözümler Eski sistemlere modern AFCI/GFCI kesicileri takarak güvenliği artırmaya çalışmak genellikle başarısız olur. Lisanslı elektrikçiler tarafından eksiksiz ve profesyonel bir şekilde yeniden kablolama yapılması, bilimsel açıdan sağlam tek çözümdür. Seçenek A: Metalik Olmayan Kılıflı Çözümler (NM-B / Romex) Özellikler: Modern kuru iç mekan yönlendirmesi için mutlak standart. Canlı, nötr ve topraklama yollarını bir PVC kılıf içinde sıkı bir şekilde kaplayarak elektromanyetik indüksiyon risklerini mükemmel şekilde ortadan kaldırır. Avantajları: 90°C'ye (194°F) kadar ısıya dayanıklıdır, son derece esnektir ve gizli duvar kurulumlarında işçilik maliyetlerini önemli ölçüde azaltır. Seçenek B: Metal Kaplı Çözümler (Tip MC) Özellikler: Birbirine kenetlenen metal bir zırhla sarılmış ve bağımsız yalıtımlı yeşil topraklama yolu ile donatılmıştır. Avantajları: Fiziksel hasara ve kemirgenlerin girmesine karşı üstün koruma sağlayarak, duvarların kaldırılmasının mümkün olmadığı tarihi binalarda açık yüzey kurulumlarına olanak tanır. V. Sıkça Sorulan Sorular (SSS) S1: Evin tamamını yenilemek yerine sadece hasarlı bölümleri değiştirebilir miyim veya modern kesiciler takabilir miyim? Hayır. K&T sistemleri genellikle "paylaşılan nötr" ihlallerinden muzdariptir ve bu durum son derece hassas AFCI/GFCI kesicilerin sürekli olarak devreye girmesine veya çalışmamasına neden olur. Sistemin komple değiştirilmesi tek etkili çözümdür. S2: Yükleniciler K&T sistemim yüzünden neden duvara ısı yalıtımı yapmayı reddettiler? K&T sistemleri ısıyı dağıtmak için kesinlikle serbest hava dolaşımına güvenir. Bunları ısı yalıtımıyla kaplamak ısıyı hapseder ve yangın başlayana kadar hızla sıcaklık biriktirir. Bu uygulama Ulusal Elektrik Yasası (NEC) tarafından açıkça yasaklanmıştır. S3: Ev sigortası satın alırken K&T sisteminin varlığını gizlersem ne olur? Risk çok büyük. Kasıtlı olarak açıklamamanız ve yangın çıkması halinde, sigorta şirketinin maddi bir riskin gizlenmesi nedeniyle talebinizi reddetme hakkı mutlaktır. VI. Sonuç Modern yüksek yoğunluklu güç talepleri karşısında, eski K&T sistemleri modası geçmiş ve son derece tehlikeli bir altyapı haline gelmiştir. Modern düzenleyici denetimlerden geçmek ve mutlak mülk güvenliğini garanti etmek için, eski kurulumun çıkarılması ve kodla uyumlu NM-B veya MC zırhlı çözümleri ile değiştirilmesi zorunludur. Herhangi bir konut yenileme ve mühendislik yönlendirme ihtiyaçları için güvenilir malzemelerin seçilmesi çok önemlidir. 20 yıllık üretim tecrübesiyle, Zhejiang Huapu Kablo Co, Ltd En yüksek uluslararası güvenlik standartlarını karşılayan NM-B ve MC zırhlı çözümleri de dahil olmak üzere eksiksiz bir premium ürün yelpazesi sunar. Tarihi mülkler için elektrik yükseltmesi planlıyorsanız veya toplu tedarik gerekiyorsa, projeniz için sağlam bir güvenlik temeli sağlayacak profesyonel bir ürün kataloğu ve özelleştirilmiş fiyat teklifi almak için lütfen uluslararası ticaret ekibimizle iletişime geçin.
