Teknik Şartname: Güç Kablosu İletken Formları - Yuvarlak, Sıkıştırılmış (Sektörel) ve Profilli (Trapez) İletkenler İçin Kapsamlı Bir Kılavuz

Güç mühendisliği ve kablo seçiminde iletken formu, kablo performansını, yapısal boyutları ve proje maliyetlerini etkileyen kritik bir faktördür. Farklı iletken yapıları doldurma faktörü, dış çap, malzeme kullanımı ve kurulum yöntemleri açısından önemli farklılıklar gösterir.

Mevcut mühendislikteki yaygın iletken formları şunları içerir: Yuvarlak İletkenler , Sıkıştırılmış (Sektör / Fayans şeklinde ) İletkenler ve Profilli (Trapez) İletkenler . Bu belge, tasarımcılara ve satın alma personeline açık bir referans sağlamak amacıyla bu yapıları sistematik olarak analiz etmektedir.

ben. İletken Formlarını Neden Farklılaştırıyoruz?

İletkenlerin öncelikle kesit alanı ve direnç gereksinimlerini karşılaması gerekirken, pratik mühendislik daha fazlasını gerektirir:

• Yapısal Boşluklar : Çok damarlı kablolarda iletkenler arasındaki boşluklar genel yapıyı etkiler.
• Dış Çap : İletken yapısı kablonun genel çapını doğrudan etkiler.
• Kurulum Verimliliği : Dış çap gerekli döşeme alanını, boru boyutunu ve inşaat zorluğunu belirler.
• Tasarım Optimizasyonu : Doğru formun seçilmesi, kablo yapısal tasarımını optimize etmenin önemli bir yöntemidir.
• Malzeme Verimliliği : Orta ila büyük kesitler için iletkenin şekli genellikle basit malzeme eklemekten daha önemlidir.

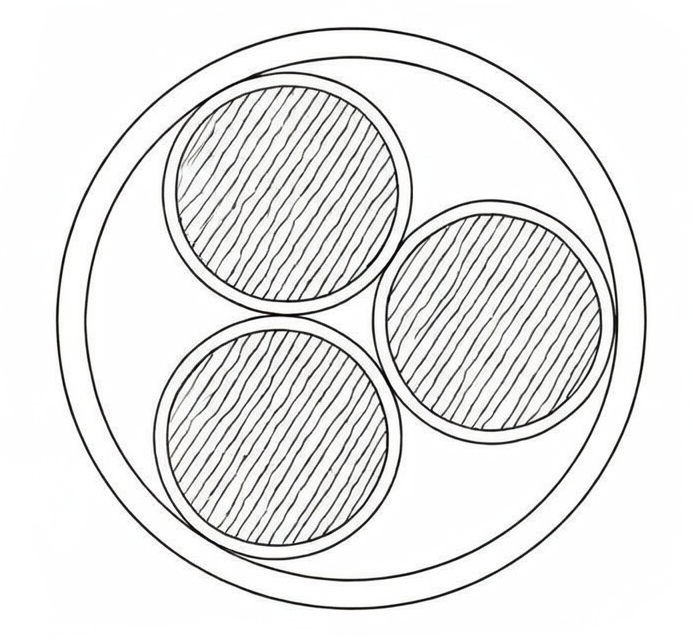

II. Yuvarlak İletkenler

1. İnşaat:

Örgülü yuvarlak bakır veya alüminyum tellerden oluşan en yaygın biçim, standart örgülü veya sıkıştırılmış yuvarlak yapılarda mevcuttur.

2. Avantajlar :

• En uzun uygulama geçmişine sahip olgun üretim süreci.
• Mükemmel esneklik, kolay bükme ve montajı kolaylaştırır.
• Standart kablo terminalleriyle yüksek uyumluluk.
• Çeşitli kablo türleri için çok yönlü.

3. Sınırlamalar:

Yuvarlak teller arasındaki doğal boşluklar daha düşük doldurma faktörüne neden olur, bu da çok damarlı tasarımlarda daha az alan verimliliğine ve daha büyük dış çaplara yol açar.

4. Uygulamalar:

Küçükten büyüğe kesit güç kabloları , bina kabloları, kontrol/enstrüman kabloları ve yüksek esnekliğe sahip uygulamalar.

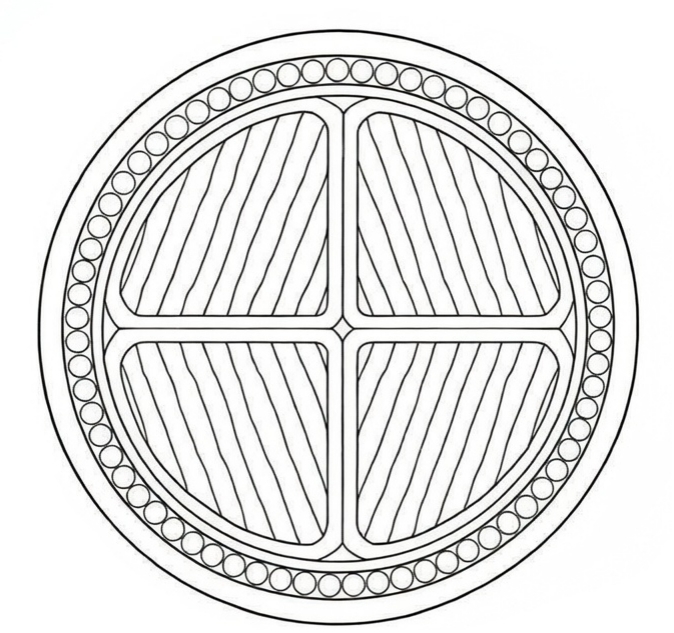

III. Sıkıştırılmış (Sektör / Tile-shaped) Conductors

1. Tanım:

Doldurma faktörünü arttırmak için tellerin dairesel olmayan kesitlere preslenmesiyle oluşturulan iletkenler; genellikle Sektör veya Döşeme benzeri şekiller olarak görülür.

2. Avantajlar:

• Önemli ölçüde daha yüksek iletken doldurma faktörü.
• Genel kablo dış çapını etkili bir şekilde azaltır.
• Gerekli yalıtım ve kılıf malzemesi hacmini azaltır.
• Çok çekirdekli kablo yapılarının kompaktlığını artırır.

Sonuç: Aynı kesit altında bunlar yuvarlak iletkenlerden daha kompakttır.

3. Uygulama Notları:

Dairesel olmayan bölüm nedeniyle sonlandırma sırasında özel terminaller veya uç şekillendirmesi gerekir.

4. Uygulamalar:

Alçak gerilim çok damarlı kablolar, dağıtım ana hatları, 35 mm² ve üzeri kesitli kablolar ve belediye enerji projeleri.

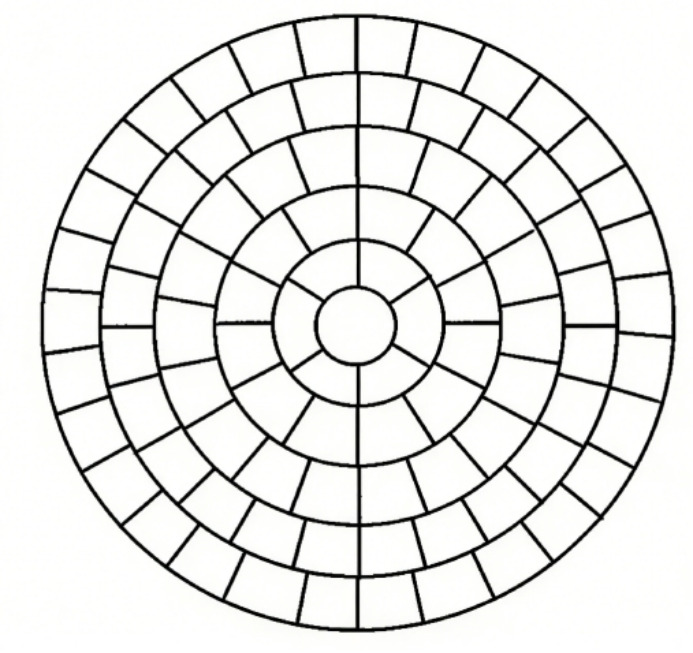

IV. Profilli (Trapez / Şekilli) İletkenler

1. İnşaat:

Trapez iletkenler olarak da bilinen bu iletkenler, hassas presleme yoluyla oldukça yoğun bir yapı oluşturmak için trapez şekilli tel şeritlerden yararlanır.

2. Avantajlar:

• En yüksek iletken doldurma katsayısı.
• En kompakt kablo yapısı.
• Elektrik performansını korurken dış çapta daha fazla azalma.
• Optimize edilmiş metal malzeme kullanımı.

3. Uygulamalar:

Orta ila büyük kesitli güç kabloları, kentsel şebeke iyileştirmeleri, endüstriyel güç sistemleri ve kablo çapı ve ağırlığı konusunda katı sınırlamalara sahip projeler.

V. Karşılaştırma ve Seçim Kılavuzu

1. Karşılaştırma Tablosu

2. Elektriksel Performans ve Seçim Önerileri

• Elektrik Standardı : Şekli ne olursa olsun, tüm iletkenler belirli bir kesit için DC direnç gereksinimlerini (örn. IEC 60228) karşılar. Bir form seçmek, bir elektrik güvenliği seçimi değil, bir mühendislik optimizasyonu seçimidir.
• Küçük Kesitler : Ekonomi ve çok yönlülük için yuvarlak iletkenler kullanın.
• Çok çekirdekli Orta/Büyük bölümler : Olgun tasarım için sıkıştırılmış (sektör) iletkenlere öncelik verin.
• Sıkı Alan Gereksinimleri : Maksimum kompaktlık için profilli (trapez) iletkenler kullanın.
