Kılıflı kablolar, modern binalarda elektrik yangınlarını ve elektrik çarpması tehlikelerini önlemek için gereklidir Doğru şekilde kurulduğunda, kılıflı teller kısa devre riskini daha fazla azaltır Korumasız tek çekirdekli kablolamaya kıyasla %70 . Dış yalıtım katmanları yalnızca mekanik hasara karşı koruma sağlamakla kalmaz, aynı zamanda sürekli bir zemin yolu da sağlar. Konut ve hafif ticari uygulamalar için, ikiz ve topraklı veya benzeri kılıflı yapılar gibi kılıflı kabloların kullanılması, daha güvenli elektrik dağıtımı elde etmenin doğrudan, yasalara uygun bir yoludur. Kılıflı kablolar nelerdir ve çıplak veya tek yalıtımlı iletkenlerden nasıl farklıdırlar? Kılıflı bir tel, tümü bir dış PVC, kauçuk veya LSZH (Düşük Duman Sıfır Halojen) kılıf içine alınmış iki veya daha fazla yalıtımlı akım taşıyan iletken (faz ve nötr) artı çıplak veya yalıtımlı bir toprak iletkeninden oluşur. Temel fark: tek yalıtımlı kablolar, iletken başına yalnızca bir yalıtım katmanına sahiptir ve genellikle borular veya kanallar içerisinden geçirilir. Kılıflı kablolar, mekanik korumayı ve yalıtımı tek bir düzenekte birleştirerek kuru, korumalı konumlarda ilave kablo kanalı ihtiyacını ortadan kaldırır. Örneğin 13A soketli devrelerde kullanılan standart 2,5 mm² kılıflı bir kablo, 13A'e kadar çekme kuvvetine dayanabilir. Kurulum sırasında 200N Aynı kesite sahip tek yalıtımlı bir tel, benzer mekanik korumayı sağlamak için boru gerektirir. Kritik güvenlik faydaları: yangın geciktirme ve elektrik çarpmasını önleme Modern kılıflı teller, IEC 60332-1 veya benzer standartlara göre alev geciktirici olarak derecelendirilmiştir. Kontrollü bir testte, PVC kılıflı kablo 60 saniye içinde kendiliğinden söner Brülörün alevi kaldırıldıktan sonra kılıfsız termoplastik teller yanmaya ve yanan parçacıklar damlamaya devam etti. Dış kılıf aynı zamanda kazara temasa karşı bariyer görevi de görür. Elektrik olay raporlarından elde edilen veriler, tamamen çift yalıtımlı kılıflı kablolarla kablolanan evlerin %82 daha az yalıtım hatasından kaynaklanan şoklar kablo kanalında tek yalıtımlı teller kullananlarla karşılaştırıldığında. Seçim kılavuzu: Kılıflı kablo türlerini gerçek dünya uygulamalarıyla eşleştirme Yanlış kılıf malzemesinin veya iletken boyutunun seçilmesi erken arızaya yol açar. Aşağıda yaygın kurulum ortamlarına ve yük gereksinimlerine dayalı pratik bir tablo bulunmaktadır. Tüm değerlerin ortam sıcaklığının 30°C ve bakır iletkenler (kılıflı teller için en yaygın malzeme) olduğunu varsaydığını unutmayın. Tablo 1: Uygulama ve ortama göre önerilen kılıflı tel türleri Uygulama alanı İletken boyutu (mm²) Kılıf tipi Maksimum akım (A) Aydınlatma devreleri (kuru iç mekan) 1.0 veya 1.5 PVC (70°C) 11 - 16 Priz çıkışları (ev içi) 2.5 PVC veya LSZH 20 - 27 Ocak / HVAC (sabit) 6.0 veya 10 PVC veya kauçuk 32 - 63 Dış mekan / nemli yerler 2,5 veya 4,0 Kauçuk veya XLPE 25 - 37 Isı yalıtımında gizli kurulum için değer kaybı faktörleri geçerlidir. 100 mm'den fazla izolasyona gömülü 2,5 mm² kılıflı telin akım değeri şu kadar azaltılabilir: %50'ye kadar (örneğin 27A'dan 13,5A'ya). Her zaman yerel kablolama düzenlemelerini kontrol edin. Hizmet ömrünü 30 yılın ötesine uzatan en iyi kurulum uygulamaları Kuru, havalandırılmış bir alanda doğru şekilde monte edilmiş kılıflı tel kolayca uzun süre dayanabilir 40 ila 50 yıl . Ancak üç yaygın hata bu ömrü önemli ölçüde kısaltır: Aşırı bükülme: Minimum bükülme yarıçapı, kablo çapının en az 4 katı olmalıdır. 35 mm yarıçap etrafında bükülen 10 mm çapındaki kılıflı tel, kılıfta mikro çatlaklara neden olarak yalıtım direncini azaltır. 3 yıl içinde 1 MΩ'un altına (başlangıç değeri >100 MΩ). Sıcaklık sınırlarının aşılması: Sürekli olarak 80°C'de çalıştırılan PVC kılıflı tel (70°C yerine) iki kat daha hızlı yaşlanır. Veriler şunu gösteriyor ki her biri için Derecelendirmenin 10°C üzerinde, izolasyon ömrü yarıya iner . Yanlış sıyırma: Dış kılıfı çıkarırken iç iletkenlerin çentiklenmesi gerilim noktaları oluşturur. 200 arızalı devre üzerinde yapılan bir çalışmada, Arızaların %37'si kötü soyulmuş kılıf uçlarından kaynaklandı . Doğru derinliğe (tipik olarak kılıf kalınlığından 0,5 mm daha az) ayarlanmış özel bir kablo sıyırıcı kullanın. Standart 1,5 mm kalınlığındaki PVC kılıf için sıyırma derinliği 1,0 mm bir güvenlik marjı bırakır iletkenleri açığa çıkarmadan. Kılıflı kablolarla ilgili yaygın yanılgılar (veri düzeltmeleriyle birlikte) Kılıflı tel değerlerinin yanlış anlaşılması tehlikeli değişikliklere yol açar. Aşağıda laboratuvar ve saha verilerine dayanan sık yapılan hataların gerçek gerçeklerle karşılaştırıldığında bir listesi bulunmaktadır. Efsane: Tüm kılıflı teller su geçirmezdir. Gerçek: Yalnızca kauçuk veya özel olarak derecelendirilmiş LSZH kılıflar sürekli neme dayanıklıdır. Standart PVC kılıflı tel emer 24 saatlik daldırmadan sonra ağırlıkça %0,5 ila %1,5 su kaçak akımın artmasına neden olur. Efsane: Daha kalın kılıf her zaman daha iyi koruma anlamına gelir. Gerçek: 1,8 mm'lik bir PVC kılıf, 2,5 mm'lik bir kılıfın mekanik darbe direncinin %90'ını sağlar, ancak ikincisi esnekliği azaltır. %40 ve dar alanlarda kurulum zorluğunu arttırır. Efsane: Kılıflı kabloların hiçbir zaman boruya ihtiyacı yoktur. Gerçek: Kemirgen hasarına veya darbeye maruz kalabilecek yerlerde (garajlar veya dış duvarlar gibi), kablo kanalı gibi ek mekanik koruma gereklidir. Testler, standart PVC kılıfın bir madde tarafından delindiğini göstermektedir. 50N'den daha az kuvvete sahip 2 mm çelik iğne – sıradan kemirgenlerin ısırma kuvvetine oldukça yakın. Mevcut kılıflı telin güvende kalıp kalmadığını test etmek için adım adım prosedür Periyodik testler beklenmeyen arızaları önler. Temel elektrik test ekipmanını kullanarak bu pratik kontrol listesini izleyin. Yıldan yıla karşılaştırma yapmak için değerleri kaydedin. Görsel inceleme: Dış kılıfta çatlak, renk değişikliği veya şişme olup olmadığını kontrol edin. Şişme, plastikleştiricinin migrasyonuna veya aşırı ısınmaya işaret eder; şişme aşılırsa derhal değiştirin Orijinal çapın %15'i . Yalıtım direnci testi: 500V DC megger kullanarak iletkenler arasında ve her iletken ile toprak arasında ölçüm yapın. Sağlıklı bir kılıflı tel gösterilmelidir 100 MΩ'dan büyük . Aşağıdaki değerler 1 MΩ derhal değiştirilmesini gerektirir. Toprak çekirdeğinin sürekliliği: Topraklama iletkeninin bir ucundan diğer ucuna kadar olan direnci ölçün. 30 m uzunluğunda 1,5 mm² toprak için 0,4 Ω'dan az . Daha yüksek değerler gevşek bağlantıları veya aşınmış telleri gösterir. Kılıf bütünlüğü kontrolü: Kabloyu kendiliğinden birleşen bantla sıkıca sarın ve yalıtım direncini ölçerken bantlanmış kısmı suya batırın. Aşağıda herhangi bir düşüş 50 MΩ 5 dakika sonra kılıftaki mikro çatlaklar doğrulanır. Bu test döngüsünü her Konut kurulumları için 5 yıl ve endüstriyel veya nemli ortamlar için yıllık olarak. Bu programın takip edilmesi, kılıflı kabloların etkin güvenli ömrünü tipik 25-30 yıldan çok daha fazla bir süreye uzatabilir. 45 yıl . Sonuç: Kılıflı kablolar herhangi bir elektrik sistemi için en uygun maliyetli güvenlik yükseltmesi olmayı sürdürüyor Sigorta taleplerinden ve yangın araştırmalarından elde edilen veriler, uyumlu kılıflı kablolarla tamamen kablolanmış mülklerin sürekli olarak %60 daha az elektrik kaynaklı yangın olayı Eski yeniden kablolanabilir veya kılıfsız sistemler kullananlara kıyasla 1.000 kurulum başına. Ek ön maliyet (genellikle Metre başına 0,20 ila 0,50 ABD Doları temel tek yalıtımlı kablodan daha fazlası) daha düşük kurulum işçiliği ve azaltılmış boru gereksinimleri sayesinde iki yıl içinde telafi edilir. Herhangi bir yeni yapı veya yenileme için, uygun kılıf malzemesine sahip kılıflı kabloların ve doğru iletken boyutunun belirtilmesi, daha güvenli ve daha dayanıklı bir elektrik altyapısına yönelik doğrudan, ölçülebilir bir eylemdir.

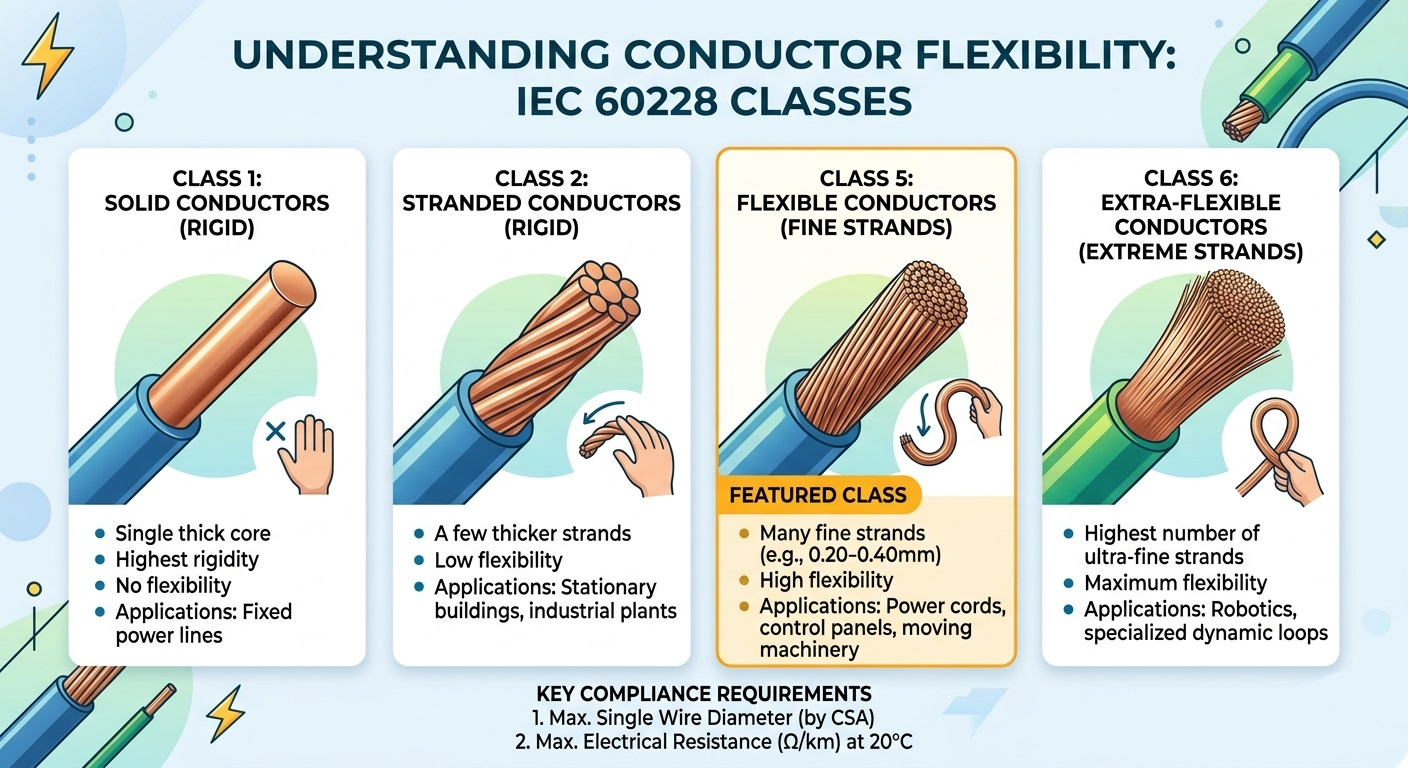

Anahtar paket servisi: IEC 60228 tarafından tanımlanan Sınıf 5 iletkenler, uzatma kablolarında, kontrol panellerinde ve endüstriyel uygulamalarda kullanılan ince telli esnek iletkenlerdir. Bu kılavuz teknik özellikleri, Sınıf 2 ile karşılaştırmayı ve projeniz için doğru iletkenin nasıl seçileceğini kapsar. Elektrik mühendisliği ve kablo üretimi dünyasında "esneklik" yalnızca fiziksel bir özellik değildir; kesin olarak tanımlanmış bir teknik kategoridir. Esnek, bükülmesi kolay bir kontrol kablosu yerine sert bir güç kablosu kullandıysanız, iletken sınıfları arasındaki farkı ilk elden deneyimlediniz. Bu spesifikasyonların çoğu uluslararası standartlara tabidir. IEC 60228 . Bu kılavuz derinlemesine bir inceleme içeriyor Sınıf 5 iletkenler — esnek uygulamalara yönelik endüstri standardı — inşaat gerekliliklerini, elektrik sınırlarını ve gerçek dünyadaki kullanım durumlarını kapsar. IEC 60228 İletken Sınıflandırma Çerçevesini Anlamak IEC 60228 (ve İngiliz eşdeğeri BS EN 60228), iletkenleri yapı ve esnekliğe dayalı olarak dört ana sınıfa ayırır. Doğru ürün seçimi için Sınıf 5'in bu hiyerarşide nerede bulunduğunu anlamak önemlidir: Sınıf Tür Açıklama 1. Sınıf Katı (Sert) Tek katı tel; Hareketin meydana gelmediği sabit, kalıcı kurulumlar için kullanılır. Sınıf 2 Örgülü (Sert) Çoklu kalın teller; Sabit kurulumlardaki ev kabloları ve güç şebekeleri için standart. Sınıf 5 Esnek (İnce teller) Pek çok ince bakır tel bir arada bükülmüş; sık bükülme ve hareket için tasarlanmıştır. Sınıf 6 Ekstra Esnek (En ince teller) Sınıf 5'ten bile daha ince teller; Maksimum esneklik gerektiren son derece dinamik uygulamalarda kullanılır. Bir Orkestra Şefini "Sınıf 5" Yapan Nedir? Teknik Özellikler Sınıf 5 iletken, esneklik sağlamak için bir araya getirilmiş çok sayıda ince bakır telden oluşur. Yaygın varsayımların aksine, IEC 60228 değil toplam iplik sayısını kesinlikle belirtin. Bunun yerine standart, iki temel ölçümle uyumluluğu zorunlu kılıyor: 1. Bireysel Tellerin Maksimum Çapı İletkenin gerçekten esnek kalmasını sağlamak için IEC 60228, her bir telin çapına katı bir üst sınır koyar. Daha ince teller daha kolay bükülür ve tekrarlanan esneme döngülerinde metal yorgunluğunu azaltır. Standarttan temsili örnekler şunları içerir: 75 mm² iletken → maksimum bireysel tel çapı: 0,21 mm 5 mm² iletken → maksimum bireysel tel çapı: 0,26 mm 10 mm² iletken → maksimum bireysel tel çapı: 0,41 mm 35 mm² iletken → maksimum bireysel tel çapı: 0,41 mm 2. 20°C'de Maksimum Elektrik Direnci Elektrik direnci tanımlayıcı performans kriteridir. Tamamlanan Sınıf 5 iletkenin toplam direnci, 20°C'de ölçülen, IEC 60228 direnç tablolarında belirtilen değerleri aşmamalıdır. Bu kural üreticilere tasarım esnekliği sağlar: eğer bir üretici maksimum 0,21 mm yerine 0,20 mm kablo kullanıyorsa, bu kabul edilebilir - bitmiş iletkenin hala direnç sınırını karşılaması koşuluyla. Bu iki parametreli yaklaşım (tel çapı direnci), Sınıf 5 iletkenlerin, üretim sürecini gereğinden fazla belirtmeden, hem fiziksel olarak esnek hem de elektriksel olarak verimli olmasını sağlar. Sınıf 5 ve Sınıf 2 İletkenler: Temel Farklılıklar Elektrik mühendisleri sıklıkla Sınıf 2 ve Sınıf 5 iletkenler arasında seçim yapmakla karşı karşıya kalırlar. Karar, kablonun sabit bir kurulumda mı yoksa mobil/esnek bir uygulamada mı olacağına bağlıdır. İşte doğrudan bir karşılaştırma: Özellik Sınıf 2 (Stranded, Fixed) Sınıf 5 (Flexible) İnşaat Daha az, daha kalın kablolar Birçok ince tel Esneklik Düşük — sabit kablolamaya uygundur Yüksek — harekete uygun Tipik Uygulamalar Ev kabloları, elektrik şebekeleri Uzatma kabloları, kontrol panelleri Sonlandırma Yöntemi Basit pabuçlar veya vidalar Yüksükler önerilir Metal Yorulma Direnci Düşük (esneme için tasarlanmamıştır) Yüksek (tekrarlanan bükme için tasarlanmıştır) Maliyet Genellikle daha düşük İnce büküm işlemi nedeniyle biraz daha yüksek IEC 60228 Sınıf 5 İletkenlerin Temel Uygulamaları Sınıf 5 iletkenler orta düzeyde titreşime ve kırılmadan tekrarlanan bükülmelere dayanabildiğinden, çok çeşitli endüstrilerde kullanılmaktadır: Esnek Kablolar ve Uzatma Kabloları: Kabloların düzenli olarak sarılması, açılması ve yeniden konumlandırılması gereken ev aletleri, elektrikli aletler ve taşınabilir ekipmanlar. Endüstriyel Kontrol Panelleri: Köşelerin etrafından ve kablo kanallarından sıkı yönlendirme, yalnızca ince telli iletkenlerle elde edilebilen bükülme yarıçapını gerektirir. Otomotiv Kablo Demetleri: Sürekli motor titreşimi ve sıcaklık döngüsü, aracın hizmet ömrü boyunca metal yorgunluğuna direnen iletkenler gerektirir. Deniz ve Açık Deniz Kurulumları: Dalgaların sürekli hareketi, kapalı alanlarla birleştiğinde, gemi içi güç dağıtımı için Sınıf 5'i tercih edilir hale getirir. Robotik ve Otomasyon: Mafsallı robot kolları, günde binlerce kez hatasız bir şekilde esneyen kablolar gerektirir — Sınıf 5, orta derecede esnek uygulamalar için bu zorluğu karşılar (yüksek esneklik için Sınıf 6). Projeniz için IEC 60228 Sınıf 5'i Belirlemek Neden Önemlidir? IEC 60228 Sınıf 5 gibi tanınmış bir standarda atıfta bulunmadan "esnek" olarak pazarlanan bir kablonun seçilmesi önemli riskler doğurur. Bu standarda uygunluk üç somut garanti sağlar: Güvenlik: Direnç sınırları, iletkenin nominal akım altında aşırı ısınmamasını sağlayarak yalıtımın bozulmasını ve olası yangın tehlikelerini önler. Uyumluluk: Standartlaştırılmış maksimum kablo çapları, iletkenin standart pabuçlara, yüksüklere ve terminal bloklarına değişiklik gerektirmeden doğru şekilde oturmasını sağlar. Uzun ömür: İnce büküm, tekrarlanan esneme sırasında metal yorulmasını önler ve uyumlu olmayan alternatiflere kıyasla kablonun hizmet ömrünü önemli ölçüde uzatır. Kabloları uluslararası olarak tedarik ederken IEC 60228 sertifikası, standart AB (BS EN 60228), Avustralya (AS/NZS 1125) ve diğer birçok pazarda benimsendiği veya tanındığı için düzenleyici onayı da kolaylaştırır. 5. Sınıf İletkenler Hakkında Sıkça Sorulan Sorular Sınıf 5 esnek kabloyla aynı mıdır? Tam olarak değil. "Esnek kablo" geniş bir ticari terimdir. Sınıf 5, ölçülebilir teknik gereksinimleri olan özel bir IEC 60228 iletken sınıflandırmasıdır. Bir kablo, Sınıf 5 özelliklerini karşılamadan da esnek olarak pazarlanabilir. Sınıf 5 iletkenler dış mekanlarda kullanılabilir mi? Sınıf 5, genel kablo derecelendirmesini değil, yalnızca iletken yapısını ifade eder. Bir kablonun dış mekanda kullanıma uygun olup olmadığı yalıtım ve kılıf malzemelerine (örn. UV'ye dayanıklı PVC, XLPE) bağlıdır. Yalnızca iletken sınıfını değil, her zaman kablonun tüm özelliklerini kontrol edin. 5. Sınıf ile 6. Sınıf arasındaki fark nedir? Her ikisi de esnek iletken sınıflarıdır. Sınıf 6'da daha ince teller kullanılır, bu da daha fazla esneklik ve daha sıkı bir minimum bükülme yarıçapı sağlar. Sınıf 6, çekme zincirlerinde sürekli esneme gibi son derece dinamik uygulamalar için belirtilirken, Sınıf 5 orta derecede esnek senaryoları kapsar. Uygulamanız için Doğru İletkeni Seçmek İçin Yardıma mı İhtiyacınız Var? Mühendislik ekibimiz endüstriyel, denizcilik, otomotiv ve ticari uygulamalara yönelik IEC 60228 uyumlu iletkenler ve kablolar konusunda uzmanlaşmıştır. Projeniz ister yüksek titreşimli ortamlar ister standart sabit kurulumlar içeriyor olsun, ayrıntılı teknik özellikler ve rekabetçi teklifler sağlıyoruz. Proje gereksinimlerinizi görüşmek için bugün bizimle iletişime geçin.

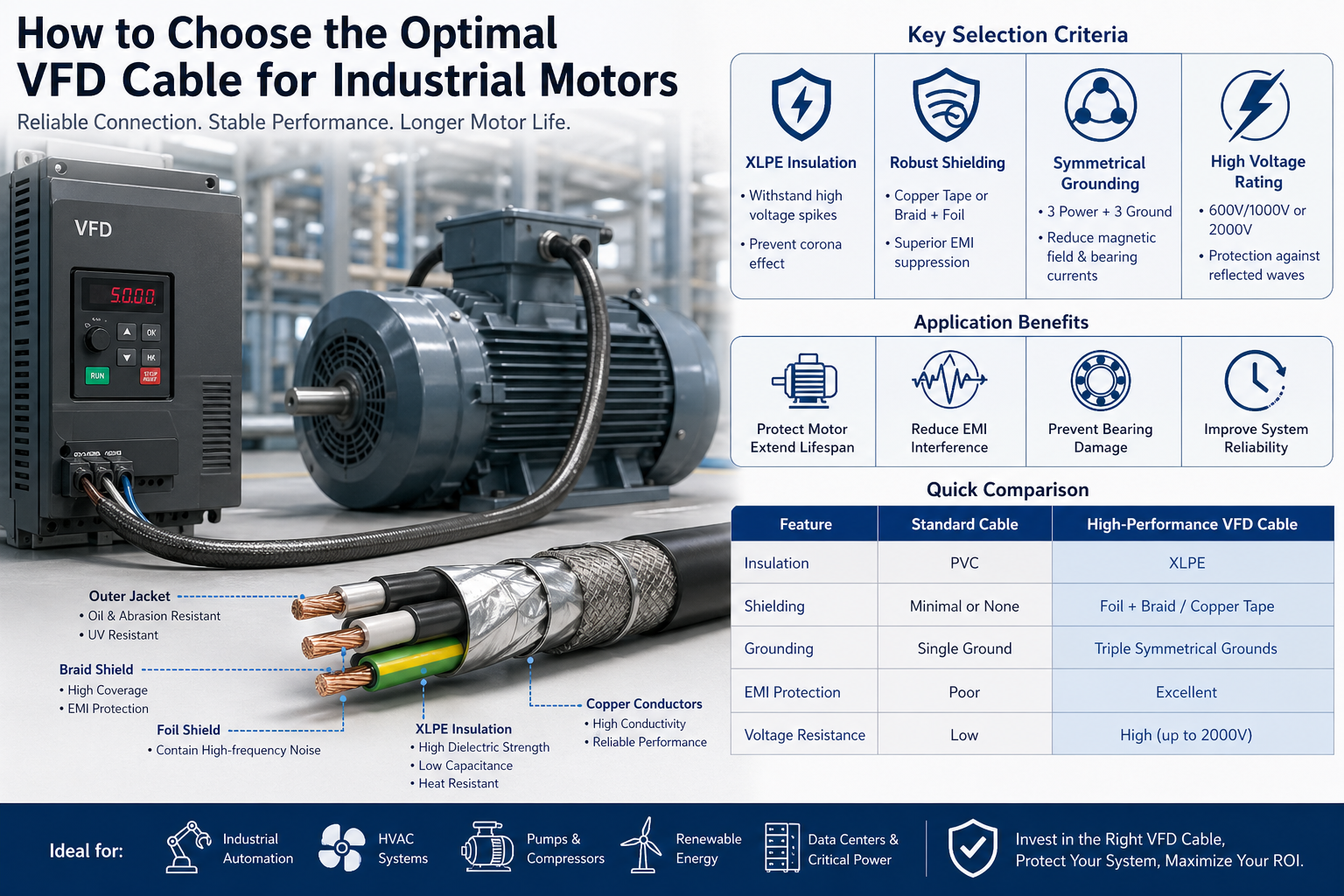

Modern endüstriyel sistemlerde, Değişken Frekanslı Sürücü (VFD) ile elektrik motoru arasındaki bağlantı, elektriksel açıdan en agresif ortamlardan birini temsil eder. Yüksek anahtarlama frekansları, voltaj yükselmeleri ve elektromanyetik girişim (EMI), kablolar üzerinde aşırı stres yaratır. Uygun olmayan bir kablonun seçilmesi yalnızca küçük bir tasarım hatası değildir; aynı zamanda aşağıdaki sonuçlara da yol açabilir: Erken motor yalıtım arızası Kaçak akımların neden olduğu yatak hasarı Artan elektromanyetik girişim (EMI) Planlanmamış kesinti ve bakım maliyetleri Bu nedenle, uygun şekilde tasarlanmış bir VFD kablosu, sistem güvenilirliği, güvenlik ve uzun vadeli performans açısından kritik öneme sahiptir. 1. VFD Çalışma Ortamını Anlamak Geleneksel güç kaynaklarının aksine, VFD'ler motor hızını kontrol etmek için Darbe Genişliği Modülasyonunu (PWM) kullanır. Bu, aşağıdaki özelliklere sahip sinüzoidal olmayan bir dalga formu oluşturur: Yüksek dv/dt (voltaj değişim hızı) Yansıyan dalga aşırı gerilimi (özellikle uzun kablolarda) Ortak mod voltajı ve dolaşım akımları Standart Kablolar Neden Arızalanır? THHN gibi genel amaçlı kablolar veya temel PVC yalıtımlı teller bu koşullar için tasarlanmamıştır. Zamanla aşağıdakilerle karşılaşabilirler: Korona deşarjı nedeniyle izolasyonun bozulması Aşırı ısı oluşumu Yakındaki enstrümantasyonu etkileyen EMI sızıntısı Sonuç: Azalan motor ömrü ve dengesiz sistem performansı. 2. VFD Kabloları İçin Anahtar Seçim Kriterleri A. Yalıtım Tipi: Yüksek Frekans Kararlılığı için XLPE Yalıtım sistemi elektriksel strese karşı ilk savunma hattıdır. Önerilen: Çapraz bağlı Polietilen (XLPE) Teknik Avantajlar: Ani voltaj yükselmelerine dayanacak yüksek dielektrik mukavemeti Düşük dielektrik kaybı ve kapasitans Üstün termal derecelendirme (tipik olarak 90°C–125°C) Korona deşarjına karşı güçlü direnç PVC ile karşılaştırıldığında XLPE, yüksek frekanslı ortamlarda yalıtımın ömrünü önemli ölçüde artırır. B. EMI Kontrolü için Gelişmiş Koruma EMI bastırma, VFD uygulamalarında en kritik gereksinimlerden biridir. Uygun koruma olmadığında elektromanyetik gürültü şunları yapabilir: PLC'lere, sensörlere ve iletişim sistemlerine müdahale etme Yanlış sinyallere ve operasyonel hatalara neden olur Düzenlemeye tabi ortamlarda uyumluluk risklerini artırın Önerilen Koruma Yapıları: Bakır Bant Kalkanı Yüksek frekanslı gürültüyü içermek için mükemmel Düşük empedanslı topraklama yolu sağlar Folyo Örgü Kalkanı Kapsama ≥%85 Esnekliği yüksek koruma etkinliğiyle birleştirir Anahtar İşlev: İyi tasarlanmış bir kalkan şunu sağlar: ortak mod akımları kablodan geri döner Motor yataklarına zarar vermek yerine. C. Simetrik Topraklama Tasarımı Kablo geometrisi elektrik performansını doğrudan etkiler. En İyi Uygulama Yapılandırması: 3 fazlı iletkenler Simetrik olarak konumlandırılmış 3 topraklama iletkeni Performans Avantajları: Elektromanyetik alan emisyonunu azaltır Toprak akımı dağılımını dengeler Şaft voltajını ve yatak akımlarını en aza indirir Bu tasarım özellikle önemlidir. orta ve yüksek beygir gücünde motorlar . D. Gerilim Değeri ve Yansıyan Dalga Koruması Yansıyan dalga olgusu nedeniyle motor terminallerindeki voltaj tepe noktaları Nominal voltajın 2–3 katı . Önerilen Derecelendirmeler: Standart endüstriyel sistemler için 600V / 1000V 2000V için: Uzun kablolar Yüksek anahtarlama frekanslı sürücüler Kritik uygulamalar Mühendislik Anlayışı: Daha yüksek voltaj dereceli yalıtım sistemleri, arıza riskini önemli ölçüde azaltan bir güvenlik marjı sağlar. 3. Kablo Boyutlandırması ve Kurulum Konuları Kapasite ve Termal Yönetim Doğru iletken boyutlandırmasında aşağıdakiler dikkate alınmalıdır: Motor Tam Yük Amperi (FLA) Ortam sıcaklığı Kurulum yöntemi (tepsi, boru, açık hava) Kablo gruplaması ve değer kaybı faktörleri Yanlış boyutlandırma aşırı ısınmaya ve kablo ömrünün azalmasına neden olabilir. Esneklik ve Mekanik Performans Dinamik ortamlarda, örneğin: Robotik Otomatik üretim hatları Hareketli makineler Yüksek esnekliğe sahip VFD kabloları kullanın Sürekli hareket ve bükme döngüleri için tasarlanmıştır. Çevresel Direnç Endüstriyel ortamlar zorlu ve öngörülemez olabilir. Önerilen Ceket Malzemeleri: TPE (Termoplastik Elastomer): Yağa, aşınmaya ve kimyasallara karşı mükemmel direnç Endüstriyel ve zorlu ortamlar için idealdir Özel PVC: Uygun maliyetli Genel endüstriyel uygulamalar için uygundur Ek Koruma Faktörleri: UV direnci (dış mekan kurulumları) Nem ve su girişine karşı koruma Soğutucu maddelere ve endüstriyel kimyasallara karşı direnç 4. Uyumluluk ve Standartlar (Küresel Projeler İçin Kritik) Uluslararası projeler için VFD kablolarını seçerken uyumluluk çok önemlidir. Dikkate Alınması Gereken Ortak Standartlar: UL (Kuzey Amerika) IEC/EN standartları (Avrupa) RoHS ve REACH (çevre uyumluluğu) Uyumlu kabloların seçilmesi şunları sağlar: Daha kolay proje onayları Yasal ve operasyonel risklerin azalması Küresel pazarlarla uyumluluk 5. Hızlı Karşılaştırma: Standart Kablo ve VFD Kablo Özellik Standart Kablo Yüksek Performanslı VFD Kablosu Yalıtım PVC XLPE Ekranlama Asgari / Yok Folyo Örgü / Bakır Bant Topraklama Tek Simetrik Çoklu Zemin EMI Kontrolü Zayıf Mükemmel Gerilim Direnci Düşük Yüksek (2000V'a kadar) 6. Uygulama Senaryoları Yüksek performanslı VFD kabloları aşağıdaki alanlarda yaygın olarak kullanılır: Endüstriyel otomasyon sistemleri Değişken hızlı sürücülere sahip HVAC sistemleri Pompa ve kompresör sistemleri Veri merkezleri ve kritik güç sistemleri Yenilenebilir enerji sistemleri (rüzgar, güneş) Bu ortamların her biri gerektirir istikrarlı, düşük gürültülü ve yüksek güvenilirliğe sahip güç iletimi . 7. Sonuç: Sadece Bir Bileşen Değil, Stratejik Bir Yatırım Doğru VFD kablosunun seçilmesi yalnızca teknik spesifikasyona bağlı bir karar değildir; sistem güvenilirliğine yapılan uzun vadeli bir yatırımdır. Yüksek performanslı VFD kabloların başlangıç maliyeti daha yüksek olsa da aşağıdakileri sağlarlar: Daha az bakım ve kesinti süresi Uzatılmış motor ve ekipman ömrü Geliştirilmiş elektromanyetik uyumluluk (EMC) Daha düşük toplam sahip olma maliyeti (TCO) Son Görüş: İyi seçilmiş bir VFD kablosu, sürücünüz ile motor arasında koruyucu bir bariyer görevi görerek tüm sistem yaşam döngüsü boyunca verimli, istikrarlı ve parazitsiz çalışma sağlar.

Bir kontrol kablosunu ve bir güç kablosunu yan yana aldığınızda neredeyse aynı görünüyorlar. Aynı dış ceket, benzer çap, karşılaştırılabilir ağırlık. Ancak kabloları yanlış bağlarsanız sonuçları başarısız otomasyon dizilerinden ciddi elektrik tehlikelerine kadar değişir. Bu iki kablo türü arasındaki fark kozmetik değil, temeldir. Aslında Ne İçin Oldukları Güç kablosunun tek bir görevi vardır: elektrik enerjisini bir kaynaktan yüke taşımak. İster bir motoru besliyor, ister bir transformatörü besliyor, ister bir binaya akım dağıtıyor olsun, güç kablosu ham elektrik kuvvetinin kanalıdır. Uzun mesafelerde yüksek akımı taşır ve tasarımı bu talebi yansıtır. Bir kontrol kablosu tamamen farklı bir şey yapar. Bir kontrol sistemi ile yönettiği cihazlar arasında sinyalleri (komutlar, geri bildirim, ölçümler) taşır. Bir solenoid valfe açma/kapama talimatı gönderen bir PLC'yi veya sıcaklığı bir izleme paneline bildiren bir sensörü düşünün. Akım minimum düzeydedir; doğruluk her şeydir. Pratikte her iki kablo da sıklıkla aynı kanal veya kablo tepsisinden geçer. Bir güç kablosu motora enerji verir; bir kontrol kablosu ona ne zaman başlayıp ne zaman duracağını söyler. Bunlar tamamlayıcıdır, birbirinin yerine geçemez. Nasıl Farklı Şekilde İnşa Ediliyorlar? Gerilim derecesi en acil yapısal farklılıktır. Güç kabloları 0,6/1kV ve üzeri olarak derecelendirilmiştir; orta gerilim türleri, ekstrüzyonlu izolasyon kablolarına yönelik IEC 60502 gibi standartlara tabi olarak 10kV, 35kV ve ötesine ulaşır. Kontrol kabloları çok daha düşük bir aralıkta çalışır: tipik olarak 300/450V ile 450/750V arası, çünkü sinyal iletimi yüksek voltajlı altyapı gerektirmez. İletken kesiti ve damar sayısı hikayenin geri kalanını anlat. Güç kabloları akım taşıma kapasitesine öncelik verir, bu nedenle iletkenler büyüktür; genellikle 16mm², 50mm², 120mm² veya daha büyük, bakır veya alüminyumdan yapılır. Çekirdek sayısı düşük kalıyor: Kablo başına 1 ila 5 çekirdek standarttır. Kontrol kabloları bu mantığı tamamen tersine çevirir. İletkenler küçüktür (0,5 mm² ila 10 mm²), ancak çekirdek sayıları yüksektir (tek bir kabloda 2 çekirdekten 61 çekirdeğe kadar) çünkü karmaşık bir kontrol devresi, birçok bağımsız sinyal yolunun verimli bir şekilde bir araya getirilmesini gerektirir. Yalıtım ve mantolama aynı modeli takip edin. Güç kabloları, yüksek voltaj, mekanik stres, ısı ve neme karşı dayanıklı, kalın bir kaplama gerektirir. Kontrol kabloları, düşük voltaj sinyalleri için yeterli olan daha hafif PVC veya XLPE izolasyonu kullanır. Her iki kablo türü de endüstriyel bir ortamı paylaştığında, güç kablosunun kılıfı gözle görülür derecede daha ağırdır. Ekranlama güç kablolarında isteğe bağlıdır ancak kontrol kablolarında genellikle kritik öneme sahiptir. Güçlü elektromanyetik parazitin olduğu ortamlarda (büyük motorların, değişken frekanslı sürücülerin veya anahtarlama ekipmanlarının yakınında) blendajsız bir kontrol kablosu, sinyalleri bozan gürültüyü alacaktır. Kontrol kablosunun etrafındaki bakır bant veya örgülü koruma bu girişimi engeller ve sinyal bütünlüğünü korur. Renk kodlaması da farklılık göstermektedir. Güç kablosu damarlarında, güvenli kurulum ve bakımı desteklemek için standart faz renkleri (fazlar için kahverengi, siyah, gri; nötr için mavi; toprak için yeşil/sarı) kullanılır. Bireysel devre tanımlaması faz kuralından daha önemli olduğundan, kontrol kablosu damarları tipik olarak siyah ve beyaz sayısal işaretlidir. Her Kablonun Ait Olduğu Yer Güç kabloları, elektrik enerjisinin uygun ölçekte hareket etmesi gereken her yerde çalışır. Yeraltı dağıtım ağları, havai iletim hatları, endüstriyel makine beslemeleri ve bina güç yükselticilerinin tümü güç kablolarına dayanır. Tesis kablolaması ve dağıtımı için, Bina ve endüstriyel dağıtım için alçak gerilim güç kabloları ticari ve hafif endüstriyel yüklerin büyük çoğunluğunu taşıyabilir. Şebeke altyapısı, trafo merkezleri ve şebeke bağlantıları için, Şebeke ve trafo merkezi uygulamaları için orta gerilim güç kabloları Verimli uzun mesafe iletimi için gereken voltajlarda güç taşırlar. Kontrol kabloları her otomatik prosesin omurgasıdır. Otomotiv montaj hatları, kimya tesisi DCS sistemleri, bina yönetim sistemleri (HVAC, aydınlatma, erişim kontrolü), demiryolu sinyalizasyonu ve enerji santrali koruma rölesi devrelerinin tümü, operasyonları senkronize ve güvenli tutan sinyalleri iletmek için kontrol kablolarına bağlıdır. Endüstriyel otomasyon ve ekipman kablolaması için kontrol kabloları bu ortamların hassasiyet ve esneklik taleplerini karşılamak için özel olarak tasarlanmıştır. Hızlı Referans Karşılaştırması Güç ve kontrol kabloları arasındaki temel yapısal ve işlevsel farklar Parametre Güç Kablosu Kontrol Kablosu Birincil işlev Elektrik enerjisini iletin Kontrol sinyallerini / verilerini iletin Gerilim derecesi 0,6/1kV ve üzeri (500kV'a kadar) 300/450V – 450/750V İletken kesiti Büyük (16mm² – 500mm²) Küçük (0,5mm² – 10mm²) Çekirdek sayısı 1 – 5 çekirdek 2 – 61 çekirdek Yalıtım kalınlığı Kalın (yüksek voltaj dereceli) Daha hafif (düşük voltajlı) Ekranlama Nadiren gerekli Çoğunlukla gerekli (EMI ortamları) Çekirdek renk kodlaması Faz renkleri (kahverengi / siyah / gri) Beyaz numaralandırmalı siyah İletken malzemesi Bakır veya alüminyum Bakır (standart) Doğru Olan Nasıl Seçilir? Seçim kararlarının çoğunu üç soru çözer. İlk olarak: kablo ne taşıyor? Bir yüke (motor, aydınlatma devresi, HVAC ünitesi) güç sağlamak için akım sağlıyorsa, bu bir güç kablosu uygulamasıdır. Bir komut, ölçüm veya geri bildirim sinyali taşıyorsa bu bir kontrol kablosu uygulamasıdır. İkincisi: sistem hangi voltajda çalışıyor? 1kV'nin üzerinde çalışan sistemler, buna göre sınıflandırılmış güç kablolarına ihtiyaç duyar. 24VDC, 120VAC veya 230VAC'de çalışan sinyal ve kontrol devreleri kontrol kablosu bölgesine girer. Üçüncüsü: elektromanyetik ortam nedir? Kablo yüksek güçlü anahtarlama ekipmanının, değişken frekanslı sürücülerin veya büyük motorların yakınında çalışıyorsa, sinyal bozulmasını önlemek için korumalı bir kontrol kablosu gereklidir. Zorlu veya yüksek sıcaklıktaki ortamlarda, alev geciktirici ve yüksek sıcaklığa dayanıklı teller hem güç hem de kontrol uygulamaları için ek koruma sağlar. Bir kablo tipini diğeriyle değiştirmek hiçbir zaman geçici bir çözüm değildir. Güç uygulamasında kontrol kablosunun kullanılması yalıtım arızası ve yangın riski taşır. Güç kablosunu kontrol kablosunun ait olduğu yerden geçirmek maliyet ve yer israfına neden olur ve yine de parazite neden olabilir. Doğru boyutlandırılmış ve belirlenmiş doğru kablo, sistemlerin tüm hizmet ömrü boyunca güvenli ve güvenilir bir şekilde çalışmasını sağlayan şeydir. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Doğru çıplak alüminyum kablonun seçilmesi, havai enerji iletim ve dağıtım sistemlerinde çalışan mühendisler, proje yöneticileri ve satın alma ekipleri için kritik bir karardır. Yanlış seçim, şebeke güvenilirliğini tehlikeye atabilir, bakım maliyetlerini artırabilir veya sahada güvenlik riskleri yaratabilir. Bu kılavuz, her çıplak alüminyum kablo seçimini yönlendirecek temel teknik ve çevresel faktörleri açıklamaktadır. Neden Çıplak Alüminyum Kablo Havai İletimde Tercih Edilen Bir Seçimdir? Bir yüzyılı aşkın bir süredir dış mekan havai güç aktarımında çıplak alüminyum kablolara güvenilmektedir ve bunun iyi bir nedeni vardır. Bakırla karşılaştırıldığında alüminyum elektriği yaklaşık olarak iletir. Bakırın iletkenliğinin %61'i Uluslararası Tavlanmış Bakır Standardına (IACS) göre ölçülmüştür. Bu, aynı akımı taşımak için daha büyük bir kesit alanına ihtiyaç duyulduğu anlamına gelse de, alüminyumun diğer özellikleri, birçok uygulamada bu ödünleşimi değerli kılmaktadır. Alüminyum, bakırın kabaca üçte biri kadar ağırlığa sahip olup, kuleler ve direkler üzerindeki yapısal yükü önemli ölçüde azaltır ve uzun açıklıklarda kurulum maliyetlerini azaltır. Maliyet açısından bakıldığında, alüminyum kablo tipik olarak eşdeğer bakır iletkenlere kıyasla önemli miktarda malzeme tasarrufu sağlar; bu, yüzlerce veya binlerce kilometre iletkenin gerekli olabileceği şebeke altyapı projelerinde belirleyici bir avantajdır. Her iki malzemenin iletkenlik, ağırlık, maliyet ve güvenlik açısından ayrıntılı bir karşılaştırması için bkz. bakır vs alüminyum kablolama . Uygulama dış mekan havai iletim olduğunda ve bütçe verimliliği önemli olduğunda, çıplak alüminyum kablolar sürekli olarak güçlü bir değer sunar. Çıplak Alüminyum İletkenlerin Ana Türlerini Anlamak Tüm çıplak alüminyum kablolar aynı değildir. Her biri farklı performans önceliklerine göre tasarlanmış üç ana konfigürasyon mevcuttur. AAC (Tüm Alüminyum İletken) tamamen elektrik sınıfı alüminyum tellerden yapılmıştır. İyi iletkenlik sunar ve ekonomiktir; bu da onu genel dış mekan uygulamaları ve yüksek çekme mukavemetinin öncelikli sorun olmadığı daha kısa açıklıklar için çok uygun hale getirir. AAAC (Tüm Alüminyum Alaşımlı İletken) Saf alüminyum yerine alüminyum alaşımlı tellerden üretilmiştir. Bu, üstün korozyon direnci sunarak nemli, kıyısal veya kimyasal açıdan agresif ortamlar için tercih edilen seçenek olmasını sağlar. Alaşımlı yapı aynı zamanda AAC'ye kıyasla çekme mukavemetini de artırır. ACSR (Alüminyum İletken Çelik Takviyeli) Alüminyum dış katmanı çelik çekirdekle birleştirir. Çelik çekirdek yüksek çekme mukavemeti sağlarken alüminyum teller elektrik akımını taşır. Bu konfigürasyon, mekanik yüklemenin zorlu olduğu uzun mesafeli kurulumlar ve yüksek gerilim havai hatları için standart seçimdir. Yüksek mukavemeti iyi iletkenlikle birleştirir; saf alüminyum iletkenlerin tek başına başaramayacağı bir denge. Doğru tipin seçilmesi açıklık uzunluğunuza, gerekli mekanik dayanıklılığa, yerel çevre koşullarına ve bütçenize bağlıdır. Çoğu yüksek gerilim uzun mesafe hattı için ACSR endüstri varsayılanıdır. Kıyı veya aşındırıcı ortamlar için AAAC genellikle daha iyi bir seçimdir. için orta gerilim ve alçak gerilim havai kablo Daha kısa aralıklara sahip uygulamalarda, AAC veya AAAC genellikle doğru maliyet ve performans dengesini sağlar. Akım Taşıma Kapasitesi ve Kesit Seçimi Akım taşıma kapasitesi (bir iletkenin akım taşıma kapasitesi) herhangi bir çıplak alüminyum kabloyu belirtirken belirlenecek ilk sayıdır. Küçük boyutlu bir iletkenin seçilmesi tehlikeli ısı oluşumuna neden olur; Aşırı boyutlandırma gereksiz yere maliyeti artırır. Kapasite birden fazla değişkene bağlıdır: iletkenin kesit alanı, ortam sıcaklığı, güneş ışınımı, rüzgar hızı ve kurulum konfigürasyonu. Havai hat tasarımında mühendisler, hem iletken ömrünü hem de sarkma davranışını etkileyen iletkenin izin verilen maksimum çalışma sıcaklığını da hesaba katarlar. Dış mekan havai çıplak iletkenler için ihtiyatlı bir yaklaşım önerilir. İletkenin hesaplanan maksimum yüke göre biraz fazla büyütülmesi, en yüksek talebe, aşırı ortam sıcaklıklarına ve gelecekteki yük artışına karşı bir güvenlik marjı sağlar. Kesit alanı, kablonun tasarım ömrü boyunca beklenen en kötü yük ve çevre koşulları kombinasyonuna göre seçilmelidir. Akım kapasitesi değerlerini, kullanılan spesifik iletken tipi ve kurulum yöntemi için geçerli ulusal veya uluslararası standartlara göre daima doğrulayın. Mekanik Dayanım ve Açıklık Gereksinimleri Havai hat tasarımında, elektrik performansı tek başına yeterli değildir; iletken aynı zamanda uzun açıklıkların, rüzgar yükünün, buz yükünün ve yıllarca açık havada hizmet nedeniyle oluşan termal genleşme ve daralmanın neden olduğu mekanik gerilimleri de karşılamalıdır. Çıplak bir alüminyum iletkenin çekme mukavemeti, bir açıklığın destek yapıları arasında ne kadar süreyle güvenli bir şekilde dizilebileceğini belirler. ACSR iletkenleri bu zorluk için özel olarak tasarlanmıştır: çelik çekirdek mekanik yükün çoğunu taşırken, alüminyum teller akım iletimini üstlenir. Çok uzun açıklıklar veya yüksek rüzgar veya buz yüküne maruz kalan alanlar için ACSR genellikle tek uygun seçimdir. Hat tasarımında her açıklık için sarkma ve çekme hesapları yapılmalıdır. İletken, maksimum sıcaklık altında (iletken en çok genleştiğinde ve sarktığında) güvenli yerden yükseklik sınırları içinde kalacak kadar yeterli sarkmaya sahip olmalı ve minimum sıcaklıkta yeterli gerilimi korumalıdır (büzülme mekanik gerilimi artırdığında). Rüzgardan kaynaklanan titreşime yatkın alanlarda, titreşim önleyici damperler ve uygun iletken seçimi, süspansiyon noktalarında zamanla oluşan yorulma hasarlarının önlenmesine yardımcı olur. Çevre Koşulları ve Korozyon Direnci Kurulum ortamı, hangi çıplak alüminyum iletken tipinin uygun olduğunu önemli ölçüde etkiler. Alüminyum doğal olarak yüzeyinde ince bir oksit tabakası oluşturur ve bu da daha fazla oksidasyona karşı temel koruma sağlar. Ancak bu koruma tüm çevre koşullarında aynı değildir. Ortama göre iletken tipi önerileri Çevre Önerilen İletken Tipi Temel Neden Genel kırsal / iç mekan dış mekan AAC veya ACSR Uygun maliyetli; orta derecede korozyona maruz kalma Kıyı / yüksek nem AAAC Alaşım bileşiminden dolayı üstün korozyon direnci Sanayi bölgeleri (kimyasallara maruz kalma) AAAC Alaşım kimyasallara ve tuz yüklü atmosferlere karşı dayanıklıdır Uzun açıklıklı / yüksek yük iletimi ACSR Çelik çekirdek gerekli mekanik mukavemeti sağlar Trafo merkezi iç bağlantıları AAC veya AAAC Daha kısa açıklıklar; ağırlık ve maliyet önceliği Kıyı ve endüstriyel ortamlarda nem ve havadaki kirletici maddelerin birleşimi elektrokimyasal korozyonu hızlandırır. Saf alüminyum şeritler yerine alüminyum alaşımı içeren AAAC iletkenleri, bu koşullarda anlamlı derecede daha iyi uzun vadeli korozyon direnci sağlar ve sonunda hat güvenliğini tehlikeye atabilecek iletken bozulması riskini azaltır. Endüstri Standartlarına Uygunluk Güç aktarımına yönelik çıplak alüminyum kablolar, tanınmış uluslararası veya ulusal standartlara uygun olmalıdır. Bu standartlar iletken saflığı, büküm konfigürasyonu, mekanik özellikler, elektriksel direnç ve test prosedürleri için minimum gereksinimleri tanımlar. Bu standartları karşılayan iletkenlerin belirlenmesi ve tedarik edilmesi, güvenli ve güvenilir şebeke işletimi için tartışılamaz bir temeldir. En yaygın olarak başvurulan standartlar arasında IEC 61089 (havai hatlar için yuvarlak tel örgülü iletkenler), ASTM B230 ve B231 (havai kullanım için alüminyum ve alüminyum alaşımlı iletkenler) ve Çin'de kullanılan GB/T 1179 gibi bölgesel standartlar yer alır. Uluslararası satın almalar için alıcılar, hedef ülkede hangi standardın geçerli olduğunu belirtmeli ve üreticiden bu standarda uygunluğuna dair belgeli kanıt talep etmelidir. Üretim kalitesi için ISO 9001 ve çevre yönetimi için ISO 14001 gibi tanınmış kalite yönetim sistemleri tarafından verilen sertifikalar, üretim süreçlerinin tutarlılığı konusunda ek güven sağlar. Saygın üreticiler ayrıca ürüne özel sertifikalara sahip olacak ve ilgili iletken standardına uygunluğu gösteren test raporları sunabilecektir. Sonlandırma ve Bağlantı Güvenliği Çıplak alüminyum kablo seçiminin en önemli ve sıklıkla gözden kaçırılan yönlerinden biri sonlandırma sistemidir. Kablonun kendisi doğru şekilde belirtilmiş olabilir ancak zayıf bağlantılar, alüminyum iletken kurulumlarında aşırı ısınmanın, arkın ve erken arızanın önde gelen nedenidir. Alüminyum, sıcaklık değişimlerine tepki olarak bakırdan daha fazla genişler ve daralır. Bu termal döngü, uygun şekilde torklanmayan veya uyumsuz donanım kullanılan bağlantıları kademeli olarak gevşetebilir. Zamanla gevşek bağlantılar temas direncini artırır, aşırı ısı üretir ve yangın riski oluşturur. Çözüm, alüminyum iletkenler için özel olarak derecelendirilmiş konektörler, kelepçeler ve donanım kullanmak ve donanım üreticisi tarafından belirtilen doğru kurulum torku değerlerini uygulamaktır. Havai hatlardaki köprü bağlantıları ve eklemeler için, tüm iletken kesiti boyunca tutarlı mekanik temas sağladıkları için genellikle sıkıştırma tipi konnektörler tercih edilir. Tüm sonlandırma donanımları kurulum sırasında incelenmeli ve özellikle titreşime veya büyük günlük sıcaklık dalgalanmalarına maruz kalan alanlarda planlı bakım döngüleri sırasında yeniden kontrol edilmelidir. Modern alüminyum kablo kurulumu, doğru bileşenler ve prosedürlerle yapıldığında bakırla aynı uzun vadeli güvenilirliği sağlayabilir. Önemli olan, kurulumun her unsurunun (iletken, donanım ve işçilik) uyumlu ve kurallara uygun olmasını sağlamaktır. Sonuç Doğru çıplak alüminyum kabloyu seçmek, metre başına fiyatları karşılaştırmaktan daha fazlasını gerektirir. Kararda iletken tipi (AAC, AAAC veya ACSR), gerekli akım taşıma kapasitesi, mekanik aralık gereksinimleri, çevreye maruz kalma, geçerli standartlar ve sonlandırma sistemi uyumluluğu dikkate alınmalıdır. Bu faktörlerin her biri kurulumun güvenliğini, güvenilirliğini ve toplam yaşam döngüsü maliyetini doğrudan etkiler. Havai iletim uygulamalarının çoğu için ACSR, uzun açıklıklar ve yüksek yüklü hatlar için tercih edilen seçenek olmaya devam ederken, AAAC kıyı veya kimyasal açıdan agresif ortamlarda üstün korozyon direnci sunar. AAC, zararsız koşullarda daha kısa açıklıklar için ekonomik bir çözüm sunar. Her durumda, uygulamanın talep ettiği performans ve güvenliğe ulaşmak için uluslararası standartlara uyum ve doğru kurulum uygulamaları şarttır. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
