Anahtar paket servisi: IEC 60228 tarafından tanımlanan Sınıf 5 iletkenler, uzatma kablolarında, kontrol panellerinde ve endüstriyel uygulamalarda kullanılan ince telli esnek iletkenlerdir. Bu kılavuz teknik özellikleri, Sınıf 2 ile karşılaştırmayı ve projeniz için doğru iletkenin nasıl seçileceğini kapsar.

Elektrik mühendisliği ve kablo üretimi dünyasında "esneklik" yalnızca fiziksel bir özellik değildir; kesin olarak tanımlanmış bir teknik kategoridir. Esnek, bükülmesi kolay bir kontrol kablosu yerine sert bir güç kablosu kullandıysanız, iletken sınıfları arasındaki farkı ilk elden deneyimlediniz.

Bu spesifikasyonların çoğu uluslararası standartlara tabidir. IEC 60228 . Bu kılavuz derinlemesine bir inceleme içeriyor Sınıf 5 iletkenler — esnek uygulamalara yönelik endüstri standardı — inşaat gerekliliklerini, elektrik sınırlarını ve gerçek dünyadaki kullanım durumlarını kapsar.

IEC 60228 İletken Sınıflandırma Çerçevesini Anlamak

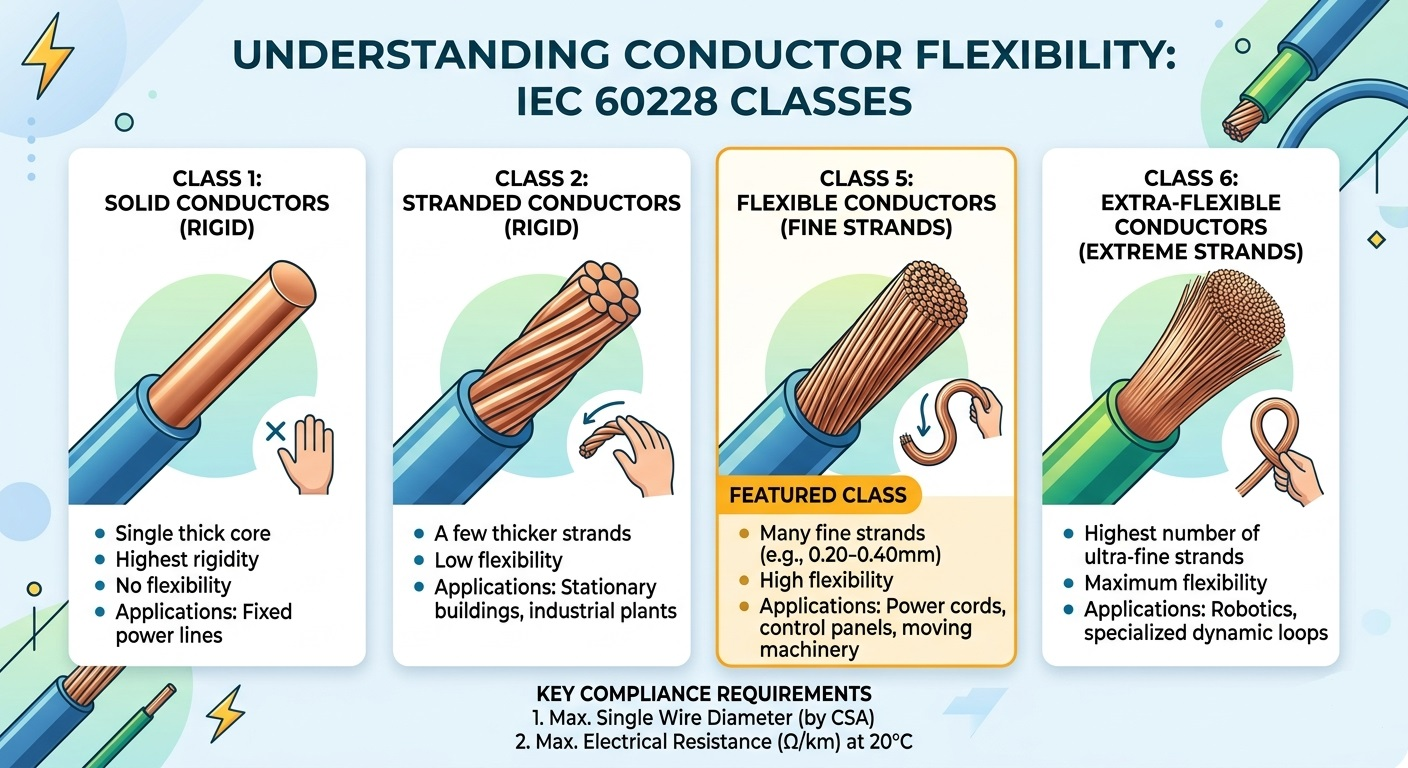

IEC 60228 (ve İngiliz eşdeğeri BS EN 60228), iletkenleri yapı ve esnekliğe dayalı olarak dört ana sınıfa ayırır. Doğru ürün seçimi için Sınıf 5'in bu hiyerarşide nerede bulunduğunu anlamak önemlidir:

Bir Orkestra Şefini "Sınıf 5" Yapan Nedir? Teknik Özellikler

Sınıf 5 iletken, esneklik sağlamak için bir araya getirilmiş çok sayıda ince bakır telden oluşur. Yaygın varsayımların aksine, IEC 60228 değil toplam iplik sayısını kesinlikle belirtin. Bunun yerine standart, iki temel ölçümle uyumluluğu zorunlu kılıyor:

1. Bireysel Tellerin Maksimum Çapı

İletkenin gerçekten esnek kalmasını sağlamak için IEC 60228, her bir telin çapına katı bir üst sınır koyar. Daha ince teller daha kolay bükülür ve tekrarlanan esneme döngülerinde metal yorgunluğunu azaltır. Standarttan temsili örnekler şunları içerir:

• 75 mm² iletken → maksimum bireysel tel çapı: 0,21 mm
• 5 mm² iletken → maksimum bireysel tel çapı: 0,26 mm
• 10 mm² iletken → maksimum bireysel tel çapı: 0,41 mm
• 35 mm² iletken → maksimum bireysel tel çapı: 0,41 mm

2. 20°C'de Maksimum Elektrik Direnci

Elektrik direnci tanımlayıcı performans kriteridir. Tamamlanan Sınıf 5 iletkenin toplam direnci, 20°C'de ölçülen, IEC 60228 direnç tablolarında belirtilen değerleri aşmamalıdır. Bu kural üreticilere tasarım esnekliği sağlar: eğer bir üretici maksimum 0,21 mm yerine 0,20 mm kablo kullanıyorsa, bu kabul edilebilir - bitmiş iletkenin hala direnç sınırını karşılaması koşuluyla.

Bu iki parametreli yaklaşım (tel çapı direnci), Sınıf 5 iletkenlerin, üretim sürecini gereğinden fazla belirtmeden, hem fiziksel olarak esnek hem de elektriksel olarak verimli olmasını sağlar.

Sınıf 5 ve Sınıf 2 İletkenler: Temel Farklılıklar

Elektrik mühendisleri sıklıkla Sınıf 2 ve Sınıf 5 iletkenler arasında seçim yapmakla karşı karşıya kalırlar. Karar, kablonun sabit bir kurulumda mı yoksa mobil/esnek bir uygulamada mı olacağına bağlıdır. İşte doğrudan bir karşılaştırma:

IEC 60228 Sınıf 5 İletkenlerin Temel Uygulamaları

Sınıf 5 iletkenler orta düzeyde titreşime ve kırılmadan tekrarlanan bükülmelere dayanabildiğinden, çok çeşitli endüstrilerde kullanılmaktadır:

• Esnek Kablolar ve Uzatma Kabloları: Kabloların düzenli olarak sarılması, açılması ve yeniden konumlandırılması gereken ev aletleri, elektrikli aletler ve taşınabilir ekipmanlar.
• Endüstriyel Kontrol Panelleri: Köşelerin etrafından ve kablo kanallarından sıkı yönlendirme, yalnızca ince telli iletkenlerle elde edilebilen bükülme yarıçapını gerektirir.
• Otomotiv Kablo Demetleri: Sürekli motor titreşimi ve sıcaklık döngüsü, aracın hizmet ömrü boyunca metal yorgunluğuna direnen iletkenler gerektirir.
• Deniz ve Açık Deniz Kurulumları: Dalgaların sürekli hareketi, kapalı alanlarla birleştiğinde, gemi içi güç dağıtımı için Sınıf 5'i tercih edilir hale getirir.
• Robotik ve Otomasyon: Mafsallı robot kolları, günde binlerce kez hatasız bir şekilde esneyen kablolar gerektirir — Sınıf 5, orta derecede esnek uygulamalar için bu zorluğu karşılar (yüksek esneklik için Sınıf 6).

Projeniz için IEC 60228 Sınıf 5'i Belirlemek Neden Önemlidir?

IEC 60228 Sınıf 5 gibi tanınmış bir standarda atıfta bulunmadan "esnek" olarak pazarlanan bir kablonun seçilmesi önemli riskler doğurur. Bu standarda uygunluk üç somut garanti sağlar:

• Güvenlik: Direnç sınırları, iletkenin nominal akım altında aşırı ısınmamasını sağlayarak yalıtımın bozulmasını ve olası yangın tehlikelerini önler.
• Uyumluluk: Standartlaştırılmış maksimum kablo çapları, iletkenin standart pabuçlara, yüksüklere ve terminal bloklarına değişiklik gerektirmeden doğru şekilde oturmasını sağlar.
• Uzun ömür: İnce büküm, tekrarlanan esneme sırasında metal yorulmasını önler ve uyumlu olmayan alternatiflere kıyasla kablonun hizmet ömrünü önemli ölçüde uzatır.

Kabloları uluslararası olarak tedarik ederken IEC 60228 sertifikası, standart AB (BS EN 60228), Avustralya (AS/NZS 1125) ve diğer birçok pazarda benimsendiği veya tanındığı için düzenleyici onayı da kolaylaştırır.

5. Sınıf İletkenler Hakkında Sıkça Sorulan Sorular

Sınıf 5 esnek kabloyla aynı mıdır?

Tam olarak değil. "Esnek kablo" geniş bir ticari terimdir. Sınıf 5, ölçülebilir teknik gereksinimleri olan özel bir IEC 60228 iletken sınıflandırmasıdır. Bir kablo, Sınıf 5 özelliklerini karşılamadan da esnek olarak pazarlanabilir.

Sınıf 5 iletkenler dış mekanlarda kullanılabilir mi?

Sınıf 5, genel kablo derecelendirmesini değil, yalnızca iletken yapısını ifade eder. Bir kablonun dış mekanda kullanıma uygun olup olmadığı yalıtım ve kılıf malzemelerine (örn. UV'ye dayanıklı PVC, XLPE) bağlıdır. Yalnızca iletken sınıfını değil, her zaman kablonun tüm özelliklerini kontrol edin.

5. Sınıf ile 6. Sınıf arasındaki fark nedir?

Her ikisi de esnek iletken sınıflarıdır. Sınıf 6'da daha ince teller kullanılır, bu da daha fazla esneklik ve daha sıkı bir minimum bükülme yarıçapı sağlar. Sınıf 6, çekme zincirlerinde sürekli esneme gibi son derece dinamik uygulamalar için belirtilirken, Sınıf 5 orta derecede esnek senaryoları kapsar.

Uygulamanız için Doğru İletkeni Seçmek İçin Yardıma mı İhtiyacınız Var?

Mühendislik ekibimiz endüstriyel, denizcilik, otomotiv ve ticari uygulamalara yönelik IEC 60228 uyumlu iletkenler ve kablolar konusunda uzmanlaşmıştır. Projeniz ister yüksek titreşimli ortamlar ister standart sabit kurulumlar içeriyor olsun, ayrıntılı teknik özellikler ve rekabetçi teklifler sağlıyoruz.

Proje gereksinimlerinizi görüşmek için bugün bizimle iletişime geçin.
