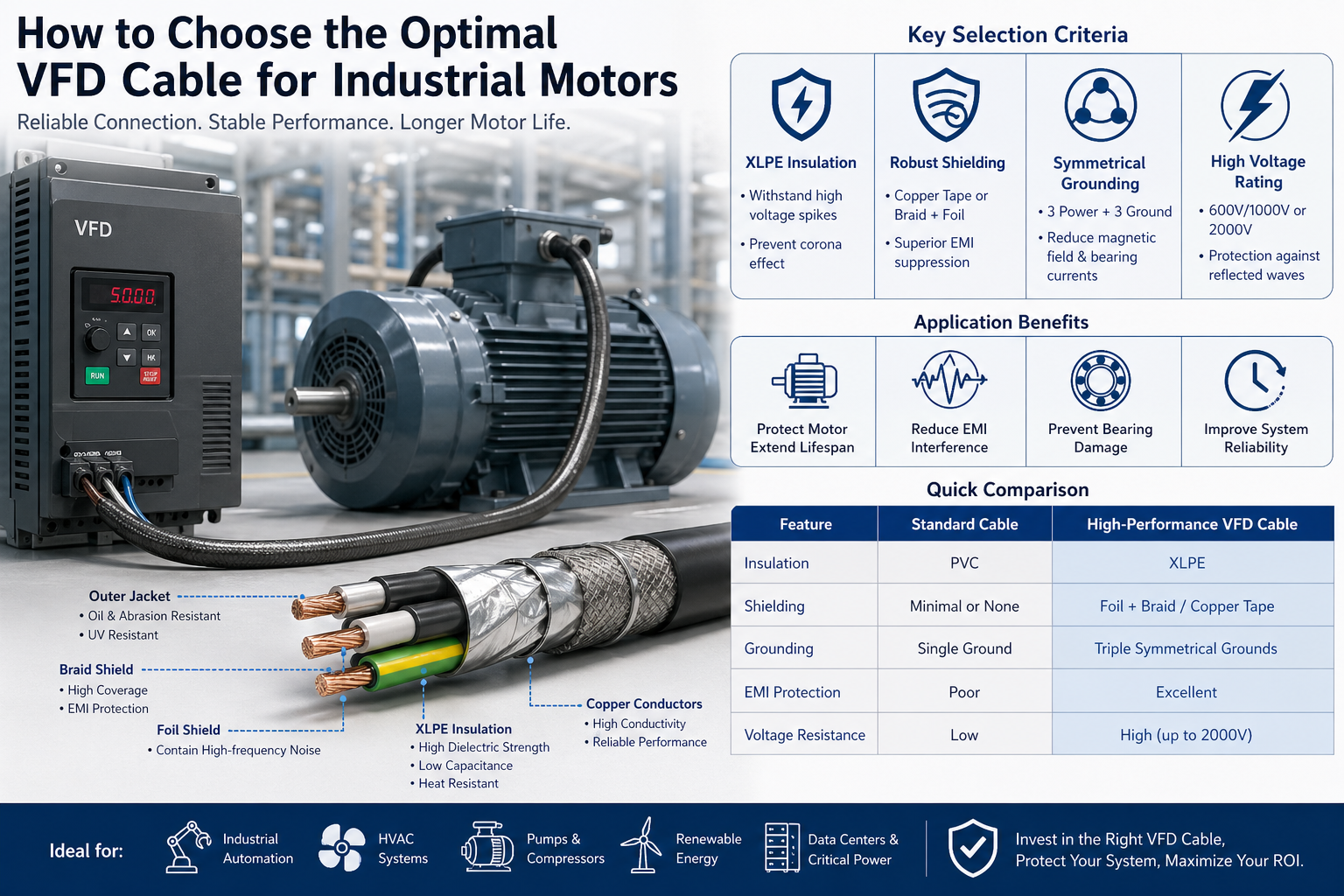

Endüstriyel Motorlar için En Uygun VFD Kablosu Nasıl Seçilir

Modern endüstriyel sistemlerde, Değişken Frekanslı Sürücü (VFD) ile elektrik motoru arasındaki bağlantı, elektriksel açıdan en agresif ortamlardan birini temsil eder. Yüksek anahtarlama frekansları, voltaj yükselmeleri ve elektromanyetik girişim (EMI), kablolar üzerinde aşırı stres yaratır.

Uygun olmayan bir kablonun seçilmesi yalnızca küçük bir tasarım hatası değildir; aynı zamanda aşağıdaki sonuçlara da yol açabilir:

• Erken motor yalıtım arızası
• Kaçak akımların neden olduğu yatak hasarı
• Artan elektromanyetik girişim (EMI)
• Planlanmamış kesinti ve bakım maliyetleri

Bu nedenle, uygun şekilde tasarlanmış bir VFD kablosu, sistem güvenilirliği, güvenlik ve uzun vadeli performans açısından kritik öneme sahiptir.

1. VFD Çalışma Ortamını Anlamak

Geleneksel güç kaynaklarının aksine, VFD'ler motor hızını kontrol etmek için Darbe Genişliği Modülasyonunu (PWM) kullanır. Bu, aşağıdaki özelliklere sahip sinüzoidal olmayan bir dalga formu oluşturur:

• Yüksek dv/dt (voltaj değişim hızı)
• Yansıyan dalga aşırı gerilimi (özellikle uzun kablolarda)
• Ortak mod voltajı ve dolaşım akımları

Standart Kablolar Neden Arızalanır?

THHN gibi genel amaçlı kablolar veya temel PVC yalıtımlı teller bu koşullar için tasarlanmamıştır. Zamanla aşağıdakilerle karşılaşabilirler:

• Korona deşarjı nedeniyle izolasyonun bozulması
• Aşırı ısı oluşumu
• Yakındaki enstrümantasyonu etkileyen EMI sızıntısı

Sonuç: Azalan motor ömrü ve dengesiz sistem performansı.

2. VFD Kabloları İçin Anahtar Seçim Kriterleri

A. Yalıtım Tipi: Yüksek Frekans Kararlılığı için XLPE

Yalıtım sistemi elektriksel strese karşı ilk savunma hattıdır.

Önerilen: Çapraz bağlı Polietilen (XLPE)

Teknik Avantajlar:

• Ani voltaj yükselmelerine dayanacak yüksek dielektrik mukavemeti
• Düşük dielektrik kaybı ve kapasitans
• Üstün termal derecelendirme (tipik olarak 90°C–125°C)
• Korona deşarjına karşı güçlü direnç

PVC ile karşılaştırıldığında XLPE, yüksek frekanslı ortamlarda yalıtımın ömrünü önemli ölçüde artırır.

B. EMI Kontrolü için Gelişmiş Koruma

EMI bastırma, VFD uygulamalarında en kritik gereksinimlerden biridir.

Uygun koruma olmadığında elektromanyetik gürültü şunları yapabilir:

• PLC'lere, sensörlere ve iletişim sistemlerine müdahale etme
• Yanlış sinyallere ve operasyonel hatalara neden olur
• Düzenlemeye tabi ortamlarda uyumluluk risklerini artırın

Önerilen Koruma Yapıları:

• Bakır Bant Kalkanı

• Yüksek frekanslı gürültüyü içermek için mükemmel
• Düşük empedanslı topraklama yolu sağlar
  • Folyo Örgü Kalkanı
• Kapsama ≥%85
• Esnekliği yüksek koruma etkinliğiyle birleştirir

Anahtar İşlev:

İyi tasarlanmış bir kalkan şunu sağlar: ortak mod akımları kablodan geri döner Motor yataklarına zarar vermek yerine.

C. Simetrik Topraklama Tasarımı

Kablo geometrisi elektrik performansını doğrudan etkiler.

En İyi Uygulama Yapılandırması:

• 3 fazlı iletkenler
• Simetrik olarak konumlandırılmış 3 topraklama iletkeni

Performans Avantajları:

• Elektromanyetik alan emisyonunu azaltır
• Toprak akımı dağılımını dengeler
• Şaft voltajını ve yatak akımlarını en aza indirir

Bu tasarım özellikle önemlidir. orta ve yüksek beygir gücünde motorlar .

D. Gerilim Değeri ve Yansıyan Dalga Koruması

Yansıyan dalga olgusu nedeniyle motor terminallerindeki voltaj tepe noktaları Nominal voltajın 2–3 katı .

Önerilen Derecelendirmeler:

• Standart endüstriyel sistemler için 600V / 1000V
• 2000V için:

• Uzun kablolar
• Yüksek anahtarlama frekanslı sürücüler
• Kritik uygulamalar

Mühendislik Anlayışı:
Daha yüksek voltaj dereceli yalıtım sistemleri, arıza riskini önemli ölçüde azaltan bir güvenlik marjı sağlar.

3. Kablo Boyutlandırması ve Kurulum Konuları

Kapasite ve Termal Yönetim

Doğru iletken boyutlandırmasında aşağıdakiler dikkate alınmalıdır:

• Motor Tam Yük Amperi (FLA)
• Ortam sıcaklığı
• Kurulum yöntemi (tepsi, boru, açık hava)
• Kablo gruplaması ve değer kaybı faktörleri

Yanlış boyutlandırma aşırı ısınmaya ve kablo ömrünün azalmasına neden olabilir.

Esneklik ve Mekanik Performans

Dinamik ortamlarda, örneğin:

• Robotik
• Otomatik üretim hatları
• Hareketli makineler

Yüksek esnekliğe sahip VFD kabloları kullanın Sürekli hareket ve bükme döngüleri için tasarlanmıştır.

Çevresel Direnç

Endüstriyel ortamlar zorlu ve öngörülemez olabilir.

Önerilen Ceket Malzemeleri:

• TPE (Termoplastik Elastomer):

• Yağa, aşınmaya ve kimyasallara karşı mükemmel direnç
• Endüstriyel ve zorlu ortamlar için idealdir
  • Özel PVC:
• Uygun maliyetli
• Genel endüstriyel uygulamalar için uygundur

Ek Koruma Faktörleri:

• UV direnci (dış mekan kurulumları)
• Nem ve su girişine karşı koruma
• Soğutucu maddelere ve endüstriyel kimyasallara karşı direnç

4. Uyumluluk ve Standartlar (Küresel Projeler İçin Kritik)

Uluslararası projeler için VFD kablolarını seçerken uyumluluk çok önemlidir.

Dikkate Alınması Gereken Ortak Standartlar:

• UL (Kuzey Amerika)
• IEC/EN standartları (Avrupa)
• RoHS ve REACH (çevre uyumluluğu)

Uyumlu kabloların seçilmesi şunları sağlar:

• Daha kolay proje onayları
• Yasal ve operasyonel risklerin azalması
• Küresel pazarlarla uyumluluk

5. Hızlı Karşılaştırma: Standart Kablo ve VFD Kablo

Özellik	Standart Kablo	Yüksek Performanslı VFD Kablosu
Yalıtım	PVC	XLPE
Ekranlama	Asgari / Yok	Folyo Örgü / Bakır Bant
Topraklama	Tek	Simetrik Çoklu Zemin
EMI Kontrolü	Zayıf	Mükemmel
Gerilim Direnci	Düşük	Yüksek (2000V'a kadar)

6. Uygulama Senaryoları

Yüksek performanslı VFD kabloları aşağıdaki alanlarda yaygın olarak kullanılır:

• Endüstriyel otomasyon sistemleri
• Değişken hızlı sürücülere sahip HVAC sistemleri
• Pompa ve kompresör sistemleri
• Veri merkezleri ve kritik güç sistemleri
• Yenilenebilir enerji sistemleri (rüzgar, güneş)

Bu ortamların her biri gerektirir istikrarlı, düşük gürültülü ve yüksek güvenilirliğe sahip güç iletimi .

7. Sonuç: Sadece Bir Bileşen Değil, Stratejik Bir Yatırım

Doğru VFD kablosunun seçilmesi yalnızca teknik spesifikasyona bağlı bir karar değildir; sistem güvenilirliğine yapılan uzun vadeli bir yatırımdır.

Yüksek performanslı VFD kabloların başlangıç maliyeti daha yüksek olsa da aşağıdakileri sağlarlar:

• Daha az bakım ve kesinti süresi
• Uzatılmış motor ve ekipman ömrü
• Geliştirilmiş elektromanyetik uyumluluk (EMC)
• Daha düşük toplam sahip olma maliyeti (TCO)

Son Görüş:
İyi seçilmiş bir VFD kablosu, sürücünüz ile motor arasında koruyucu bir bariyer görevi görerek tüm sistem yaşam döngüsü boyunca verimli, istikrarlı ve parazitsiz çalışma sağlar.
