Akıllı Ev Aydınlatma Kablolaması İçin Zorlu Kılavuz: Protokoller, Standartlar ve Tuzaklardan Kaçınma

Modern akıllı evler, tek cihazlardan tüm evi kapsayan derin ekosistem koordinasyonuna doğru evrildi. Aydınlatma sisteminin temelindeki kablolama mimarisi, ağın stabilitesini, ölçeklenebilirliğini ve güvenliğini belirler. Kablolama hataları daha sonra kolayca büyük bakım maliyetlerine yol açabilir. Bu makale, gerçek mühendislik mantığına ve uluslararası elektrik standartlarına dayanan akıllı aydınlatma kablolama yönergelerinin kapsamlı bir dökümünü sunmaktadır.

1.İletişim Protokolleri ve Topoloji Mimarisi

• KNX ve Fiziksel İzolasyon

Altyapı düzeyinde akıllı aydınlatmada KNX, veri aktarımını 220V şebekeden fiziksel olarak tamamen izole eden özel bir yeşil bükümlü çift kablo kullanır. Merkezi olmayan mimarisi, tek bir merkezi ana bilgisayarın olmadığı anlamına gelir; hiçbir tek düğüm hatası tüm ağı felç etmeyecek ve son derece yüksek güvenilirlik sunacaktır.

• DALI Dijital Protokolü

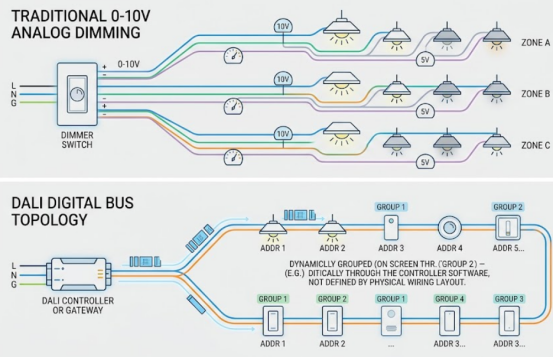

0-10V analog karartmada yaygın olan voltaj düşüşü ve titreme sorunlarıyla karşılaştırıldığında DALI protokolü gerçek bir iki yönlü dijital iletişimdir. IEC 62386-101 standardına göre DALI veriyolu üzerindeki herhangi iki cihaz arasındaki DC voltaj düşüşü 2VDC'yi geçmemeli ve güç kaynağına olan maksimum mesafe 300 metreyi geçmemelidir.

2. Yüksek Gerilim Kablolamasının Temel Özellikleri

• 'Nötr Olmayan' Kablolamayı Tamamen Terk Edin

Geleneksel anahtarlar yalnızca canlı kabloyu kontrol eder. Akıllı anahtarın nötr kablosu yoksa, ölümcül, periyodik LED "titremesine" veya "hayalet ışık" fenomenine neden olan, tehlikeye atılmış bir "nötr olmayan" bekleme güç mekanizmasına dayanması gerekir. Ayrıca, 'nötr olmayan' maksimum yükler genellikle yaklaşık 800 watt ile sınırlıdır; bu, standart nötr canlı anahtarların 2500 watt'ının çok altındadır. Yeni veya yenileme projelerinde tüm buat kutularına bağımsız bir nötr tel çekilmelidir. .

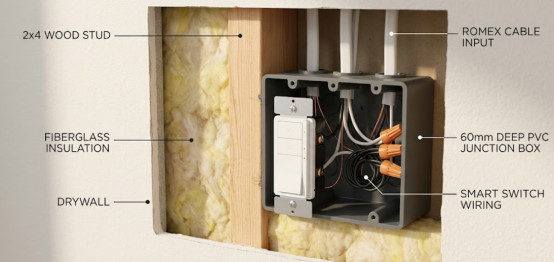

• 60mm Derinlik Bağlantı Kutuları

Akıllı paneller, tam yükte çalışma sırasında önemli miktarda ısı üretir ve daha fazla kablo terminali barındırması gerekir. Geleneksel 50 mm'lik kutular basınç altında kolayca yalıtım hasarına neden olur ve bu da potansiyel olarak termal kapanmalara veya yangınlara neden olabilir. UL 94 V-0 en yüksek alev geciktirici sertifikasını karşılayan 60 mm derinliğinde, büyük kapasiteli PVC kutuların kesinlikle kullanılması önemle tavsiye edilir.

• Paylaşılan Nötrleri Kesinlikle Yasaklayın

Farklı devrelerden gelen nötr kabloların karıştırılması, bakım sırasında bir kesicinin yanlışlıkla ters çevrilmesi durumunda sözde güvenli nötrün ölümcül geri besleme voltajı taşımasına neden olabilir ve bu da ciddi elektrik çarpmasına yol açabilir. Ayrıca ciddi akım dengesizliğine neden olarak dağıtım kutusunun kaçak koruma anahtarının sık sık tetiklenmesine neden olarak akıllı sistemi felç eder.

3.Düşük Gerilim DC Sürücü Teknolojisi

• Sabit Gerilim (CV):

Paralel kablolama mimarisi kullanan LED esnek şeritler için uygundur. Avantajı: yerinde rastgele kesme ve birleştirmeyi destekler; Dezavantajı: hat voltajı düşüşüyle ​​ciddi şekilde sınırlanır, uzun şeritlerin uzak ucunun soluk ve sarı olmasına neden olur.

• Sabit Akım (CC):

Seri fiziksel bağlantı gerektiren, yüksek güçlü parlama önleyici spot ışıkları için uygundur. LED'in termal kaçak yanmalarını tamamen önler ve uzun mesafeli voltaj düşüşlerinin fiziksel düzeydeki etkisini ortadan kaldırarak uçtan uca mutlak parlaklık tutarlılığı sağlar.

4. Kontrol Kilitlenmeleri ve Ayrılmış Mod

Bir kullanıcı gücü kesmek için fiziksel bir akıllı duvar anahtarına bastığında, tavana entegre edilen RGBW akıllı ampulün iletişim çipi anında gücü kaybeder ve çevrimdışı olmaya zorlanır. Bu, mobil Uygulamanın veya sesli asistanın kontrolü tamamen kaybetmesine neden olur ve hatta tüm evin kablosuz ağ topolojisinin sürekli olarak çökmesine neden olabilir.

Nihai Çözüm: Yazılım Ayrımı

Cihazın arka ucunda "Ayrı Mod"u etkinleştirmeye zorlayın. Anahtarın içindeki yüksek voltajı kontrol eden fiziksel röle, "kapalı" iletim durumunda kalıcı olarak kilitlenir ve güç kaynağının asla kesilmemesini sağlar. Fiziksel düğme eylemleri, sistem beynine gönderilen saf dijital komutlara dönüştürülür. Bu "her zaman açık" çözüm, ampul değişimi sırasında kazara elektrik çarpmasını önlemek için dağıtım kutusunda oldukça görünür uyarı etiketleri gerektirir.

SSS

S1: Düşük voltajlı sinyal kabloları ve yüksek voltajlı güç hatları aynı kablo kanalını paylaşabilir mi?

C: Kesinlikle hayır. Alternatif manyetik alan ve yüksek voltajın geçici dalgalanmaları ciddi elektromanyetik girişime (EMI) neden olur ve bu da doğrudan düşük voltajlı ağda veri paketi kaybına veya kontrol arızasına yol açar. Uluslararası standartlar minimum 30 cm (12 inç) paralel açıklığı zorunlu kılar; Geçiş kaçınılmazsa, 90 derecelik açıyla dik olarak geçmeleri gerekir.

S2: Akıllı LED yukarıdan aydınlatmalar kapatıldıktan sonra bile neden hafifçe titriyor?

C: Bunun nedeni genellikle "nötr olmayan" akıllı anahtarların tehlikeye atılmasıdır. Kapalı durumda, güç sağlamak için ampulden küçük bir akım çekmek üzere bir bypass devresi kullanırlar. Yükler, LED kapasitöründe iletim eşiğine kadar birikir, ışık yayar ve sonra sönerek titreyen veya "hayalet ışık" olgusunu tekrarlar.

S3: Sınır ötesi satın alırken veya ucuz röle modülleri kullanırken en büyük güvenlik tehlikesi nedir?

C: Yerel yasal güvenlik sertifikalarının (IEC/CE, UL, CCC gibi) alınamaması veya kablo ölçüsünün nominal akım değeriyle eşleşmemesi. Küçük akımlı bir modül yüksek güçlü bir yüke bağlanırsa, kontaklar hızla ısınıp oksitlenecek, bu da termal yaşlanmayı ve yalıtım malzemelerinin parçalanmasını hızlandıracak ve sonuçta ekipmanın yanmasına ve hatta yangınlara neden olacaktır.
