Yüksek Yoğunluklu Veri Merkezi Fiber Seçim Kılavuzu: OM4 ile OM5 Arasındaki Temel Teknik Farklılıklar ve TCO Karşılaştırması

Küresel veri merkezlerinin 100G, 400G ve 800G ağ mimarilerine doğru evriminde, fiziksel katman kablolama ortamının seçimi, bilgi işlem kümelerinin performansını ve Toplam Sahip Olma Maliyetini (TCO) doğrudan belirler. Kısa mesafeli ara bağlantılar için çok modlu fiber (MMF) dizisinde, OM4 ve OM5 şu vea en yaygın olarak kullanılan ve en ileri çözümlerdir. Katı optik fizik teorilerine ve uluslararası standartlara dayanan bu makale, medya seçimi için yapılandırılmış bir teknik referans sağlar.

1. Temel Fiziksel Mekanizmalar ve Geniş Bant Özellikleri

• OM4（Lazerle Optimize Edilmiş Çok Modlu Fiber）:

Son derece yüksek etkili modal bant genişliği, 850 nm'lik (4700 MHz·km'ye ulaşan) tek bir dalga boyu için özel olarak optimize edilmiş ve zorunlu kılınmıştır. 850nm dalga boyundan sapıldığında modal dağılım keskin bir şekilde arttığından, OM4'ün ağırlıklı olarak dalga boyuna bağlı olması gerekir. Paralel Optik Daha yüksek veri hızlarına ulaşmak için fiber kanal sayısını doğrusal olarak artıran mekanizma.

• OM5（Geniş Bant Çok Modlu Fiber, WBMMF）:

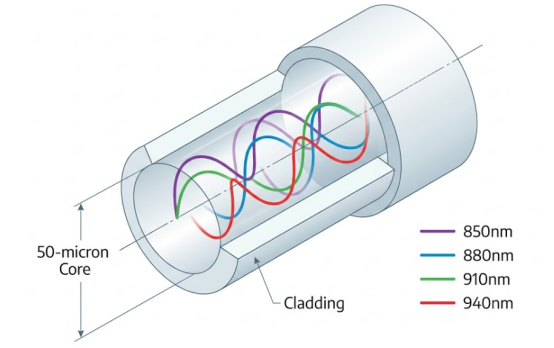

850 nm performansından ödün vermeden, ayrıca 953 nm dalga boyunda minimum 2470 MHz·km bant genişliğini zorunlu kılar. Bu dispersiyonla düzleştirilmiş tasarım, özellikle aşağıdakiler için tasarlanmıştır: Kısa Dalga Dalga Boyu Bölmeli Çoğullama (SWDM) and Çift Yönlü (Çift Yönlü) Tek bir fiberde aynı anda 4 dalga boyunun kayıpsız iletimini sağlayarak fiber sayısında %75'e kadar fiziksel azalma sağlar.

2. Temel Teknik Özellikler ve Tanımlamalar

3. İletim Mesafe Sınırları (Ağ Protokollerine Dayalı)

Farklı Ethernet hızları ve modülasyon teknolojileri altında, her iki fiberin iletim performansı senaryoya özgü oldukça farklılıklar göstermektedir.

• 10G ila 100G Tek Dalga Boylu Paralel (örneğin, 100GBASE-SR4): Hem OM4 hem de OM5 için maksimum iletim mesafeleri aynıdır ve 100 metreyle sınırlıdır. OM5'in bu ana standart senaryoda konuşlandırılması önemli bir teknik kazanç sağlamaz.
• 100G Çoklu Dalgaboyunda Çoğullama (örneğin, 100G SWDM4 / 100G SRBD):

Uzun dalga boylu sinyallerle karşı karşıya kalan OM4, bant genişliğinin çökmesi nedeniyle 100 metre ile sınırlandırılırken OM5, geniş bant dengeleme yeteneklerine dayanarak sınırı başarıyla 150 metreye kadar genişletiyor.

• 400G ve 800G Çağı (PAM4 Modülasyonu):

Tek dalga boyu paraleli altında SR8 Protokol, fiziksel sınırlar ciddi şekilde sıkıştırılarak hem OM4 hem de OM5 mesafelerini 50-100 metre aralığına düşürüyor. Bununla birlikte, çift dalga boyu çoğullama altında 400GBASE-SR4.2 OM4 protokolü 100 metre ile sınırlandırılırken OM5, kullanılabilir mesafeyi 150 metreye çıkarmakla kalmıyor, aynı zamanda kablo çekirdeği ihtiyacını da yarıya indirerek 8 çekirdeğe indiriyor.

3. TCO ve Mühendislik Dağıtımı Önerileri

l OM4 Maliyet Verimlilik Bölgesine (Standart Kısa Erişim) sadık kalın

Çoğu geleneksel kurumsal veri merkezi ve kesinlikle 100 metrenin altındaki omurga yaprak ağ topolojileri için, "düşük maliyetli SR4/SR8 alıcı-verici OM4 şerit kablo" yaklaşımının benimsenmesi, OM5 WDM çözümüne göre önemli ölçüde daha düşük bir başlangıç CAPEX sağlar ve bu da onu en uygun TCO seçeneği haline getirir. Ayrıca OM4'ün paralel mimarisi, anahtar Bağlantı Noktası Dağıtımı gereksinimlerini mükemmel şekilde destekler.

l Stratejik Atılımlar için OM5'ten yararlanın (Yüksek Yoğunluklu ve Eski Yükseltmeler)

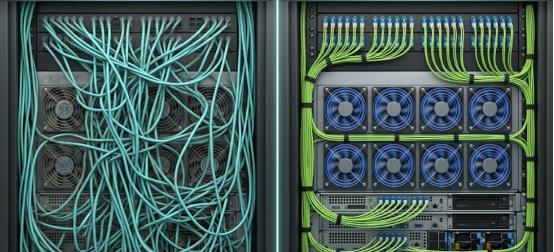

OM5, iki katı senaryoda olağanüstü yüksek yatırım getirisi sunar: Birincisi, eski ağlar için nesiller arası kablo içermeyen yükseltmeler, çift yönlü fiberler ve SWDM4 modülleri kullanılarak yerinde kapasite artışları elde edilir ve astronomik yeniden kablolama maliyetlerinden kaçınılır. İkincisi, yüksek yoğunluklu AI bilgi işlem kümeleri, omurga kablo yığınını 4 ila 8 kat azaltır, değerli raf alanından tasarruf sağlar, sunucu hava akışının engelini kaldırır ve OPEX'i büyük ölçüde azaltır.

SSS

S: ToR yüksek yoğunluklu ağ iletişiminde, SWDM alıcı-vericileriyle eşleştirilmiş OM5, birden fazla bağımsız sunucuyu bağlamak için Bağlantı Noktası Koparmayı gerçekleştirebilir mi?

C: Hayır. WDM teknolojisi, birden fazla dalga boyunu aynı fiziksel fibere çoğullar; bu, farklı fiziksel konumlardaki sunuculara pasif olarak ayrıştırılamaz. Yüksek yoğunluklu port çıkışı gerekiyorsa, geleneksel OM4 paralel fiber tek geçerli çözüm olmaya devam ediyor.

S: Standartlar neden OM5 dış kılıf renginin Limon Yeşili olarak değiştirilmesini zorunlu kılıyor?

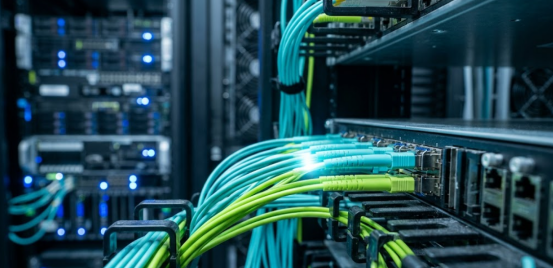

C: Onbinlerce bağlantı kablosunu barındıran yüksek yoğunluklu sunucu odalarında, son derece tanınabilir limon yeşili, operasyonel personelin onu OM3/OM4'ün deniz renginden kesin bir şekilde ayırt edebilmesini sağlar, kablo izleme süresini ve iş kesintisine neden olan kazara fişten çekilme riskini önemli ölçüde azaltır.

S: 400G veya 800G ultra yüksek hızlı Ethernet dağıtımı sırasında OM5 zorunlu mudur?

C: Zorunlu değil. Alıcı-vericinin teknoloji rotasına bağlıdır. Tek kanallı stacked SR8 protokollerinde hem OM4 hem de OM5 mesafeleri 50-100 metreye kadar daralıyor. OM5'in geniş bant avantajı yalnızca SR4.2 gibi çok dalga boylu çift yönlü protokoller kullanıldığında etkinleşir ve OM4'e kıyasla %50 ekstra erişim elde edilir.
