SPE Neden Akıllı Üretimin Geleceğidir?

Endüstriyel Nesnelerin İnterneti (IIoT) ve akıllı üretimin evriminde, işletmeler sürekli olarak büyük bir sorunla karşı karşıya kaldı: üst düzey ağlar (kontrol odaları ve sunucular gibi) yüksek hızlı Ethernet kullanırken, alt düzey sensörler ve aktüatörler, alan ve kablolama maliyeti sınırlamaları nedeniyle genellikle eski, düşük hızlı ve uyumsuz fieldbus'larla sınırlıdır.

Ortaya çıkışı Tek Çift Ethernet (SPE) bu çıkmazı tamamen kırdı. Geleneksel 4 çiftli (8 çekirdekli) Ethernet kablosunu yalnızca 1 çifte (2 çekirdek) kadar basitleştirir, ancak yine de yüksek hızlı veri iletimi ve senkronize güç kaynağı sağlar. Bu sadece fiziksel bir "zayıflama" değil, aynı zamanda sensörden doğrudan buluta kesintisiz, tamamen IP iletişimi sağlayan temel bir devrimdir.

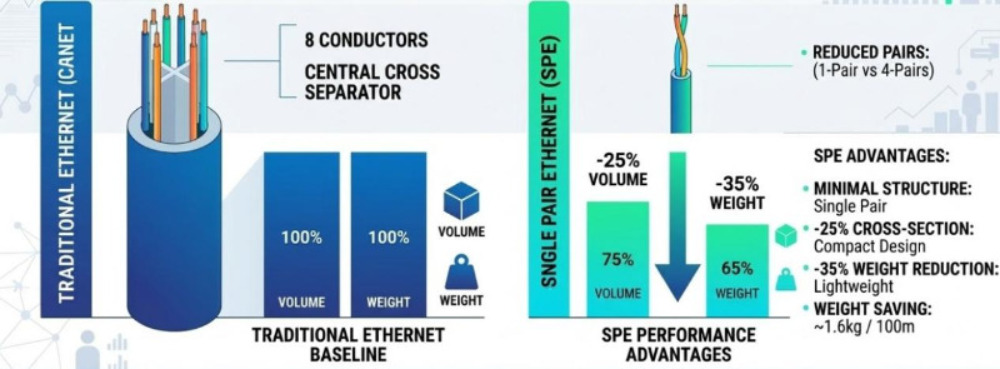

Çekirdek Karşılaştırması : SPE ve Geleneksel Ethernet

Cat5e veya Cat6 kablolar En aşina olduğumuz şey 8 bakır kablo içermesidir ve geleneksel Ethernet kablolaması genellikle maksimum 100 metrelik mesafeyle kesinlikle sınırlıdır. Bu tasarım ofis ortamları için mükemmeldir ancak son derece kompakt ve zorlu endüstriyel ortamlarda (çok eksenli robotik kolların içi veya binlerce metrelik boru hatları boyunca) hantal ve kısıtlı görünür.

SPE'nin yıkıcı avantajları şunları içerir: :

• Minimalist Yapı : Çapraz ağ dolgusunu ve ekstra 6 kabloyu tamamen ortadan kaldırır ve yalnızca tek bir dengeli bükümlü çift gerektirir.
• Hacim ve Ağırlıkta Ciddi Azalma : Geleneksel endüstriyel Ethernet kablolaması ile karşılaştırıldığında SPE, kurulumun kesit alanını yaklaşık olarak azaltır %25 ve toplam ağırlık %35 . Büyük veri raflarında veya demiryolu geçiş sistemlerinde bu, 100 metre başına yaklaşık 1,6 kg ölü ağırlığı ortadan kaldırır.
• Üstün Esneklik ve Burulma Direnci : Tek çiftli simetrik yapı, dahili "tel sürtünmesi" problemini fiziksel olarak ortadan kaldırır. Özel dolgu malzemeleriyle birleştirilen SPE, on milyonlarca yüksek frekanslı bükme döngüsüne ve şiddetli 3D burulmaya dayanabilir, bu da onu endüstriyel robotlar için mükemmel bir uyum haline getirir.

SPE Tarafından Çözülen Üç Temel Sektör Sorunu

1. 100 Metre Fiziksel Mesafe Sınırının Aşılması

Petrol ve kimya endüstrileri gibi proses otomasyonu senaryolarında, ekipmanlar geniş bir alana dağılmıştır ve bu da geleneksel 100 metre sınırını ölümcül bir kusur haline getirmektedir. 10BASE-T1L SPE protokol ailesindeki standart, 10Mbps'ye kadar mesafelerde 10Mbps yüksek hızlı tam çift yönlü iletim sağlar 1000 metre Endüstriyel kablolamanın "mesafe kaygısını" tamamen ortadan kaldırıyor.

2. PoDL: Bir Taşla İki Kuş Öldürmek (Veri ve Güç)

Geleneksel cihazlar genellikle veri ve güç için ayrı kablolara ihtiyaç duyar. SPE tanıtıyor Veri Hatları Üzerinden Güç (PoDL) Verilerin ve yaklaşık 50 W'a kadar DC gücünün terminal cihazlarına eşzamanlı olarak iletilmesine olanak tanıyan teknoloji. Ağır hizmet ekipmanları için endüstri, yüksek hızlı verileri ve birkaç kilowatt'a kadar güç kaynağını aynı bağlantı içinde izole eden ve ekipman yönlendirmeyi büyük ölçüde basitleştiren Hibrit arayüz topolojilerini tanıttı.

3. "Ağ Düzleştirme" için Ağ Geçitlerini Ortadan Kaldırmak

Geçmişte fabrikalar, alt düzey analog sinyallerin üst düzeyle iletişim kurmasına olanak sağlamak için çok sayıda pahalı "protokol dönüştürme ağ geçitleri" kullanmak zorundaydı. SPE, en küçük alt düzey sensörlerin bile bağımsız IP adreslerine sahip olmasına ve doğrudan TCP/IP ağına bağlanmasına olanak tanır. Tek bir ağ geçidi düğümünün ortadan kaldırılmasının tasarruf sağlayabileceği tahmin edilmektedir. 10.000$ sistemin yaşam döngüsü boyunca kapsamlı maliyetlerle.

Çekirdek Protokoller ve Arayüz Ekosistemi

SPE'yi uygulamak, temeldeki karmaşık kodlara dalmayı gerektirmez; performansını belirleyen aşağıdaki temel standartları bilmeniz yeterlidir:

1. İletim Hızı ve Mesafe Matrisi (IEEE 802.3 Serisi)

• 10BASE-T1L : 1000 metreye kadar 10 Mbps hız. Patlayıcı ortamlarda (Ethernet-APL) kendinden güvenliği destekleyen, uzun mesafeli proses kontrolü için tasarlanmıştır.
• 10BASE-T1S : Multidrop topolojisini destekleyen 10 Mbps hız. Bir düzineden fazla cihazın 25 metre uzunluğa kadar tek bir ana hatta paralel olarak bağlanmasına olanak tanıyarak devasa yıldız topolojisi kablolamasını ortadan kaldırır.
• 100/1000BASE-T1 : 100 Mbps veya 1 Gbps Gigabit hız, 15-40 metreye kadar. Öncelikle araçların içindeki yüksek hızlı ara bağlantı veya yüksek çözünürlüklü endüstriyel makine görüşü için kullanılır.

2. Endüstriyel Bağlantı Arayüzü Standartları (IEC 63171 Serisi)

Geleneksel RJ45 konektörleri çok hantal olduğundan ve titreşim direncinden yoksun olduğundan, endüstri yeni standartlar oluşturdu:

• IEC 63171-6 ve diğer mikro arayüzler : IP20'den IP67'ye kadar koruma derecelerini kapsayan bu ürünler darbeye ve düşmeye karşı dayanıklıdır. Hacimleri geleneksel arayüzlerin yalnızca bir kısmıdır ve bu da onları yeni nesil cihazlar için ana konektörler haline getirir.
• M12 Hibrit Arayüz (IEC 63171-7) : Yüksek güçlü cihazlar için nihai çözüm. Standart, motorlar ve servo sürücüler gibi ağır ekipmanlar için "veri gücünün" eşzamanlı iletimini destekleyen veri pinleri ve çoklu yüksek güç kaynağı pinlerinin kombinasyonlarını tanımlar.

Sıkça Sorulan Sorular (SSS)

S1: SPE geleneksel ağlardan daha mı yavaş?

Hayır. Ağ hızı, bağlantının fiziksel kalınlığına değil, protokol standardına bağlıdır. SPE ayrıca kısa mesafelerde (örneğin 40 metre) 1 Gbps'ye kadar Gigabit hızlarını da destekleyebilir.

S2: SPE'nin Veri Hatları Üzerinden Gücü (PoDL) PoE ile aynı mıdır?

Amaç aynı, ancak temel teknoloji farklı. Geleneksel PoE, 4 çiftli kablolardaki yedek çiftlere veya fantom güce dayanırken PoDL, tek çiftli (2 çekirdekli) bir fiziksel devre üzerinde yüksek frekanslı verileri ve DC gücünü aynı anda karıştırıp iletebilir.

S3: Sıradan 2 damarlı kablolar veya soyulmuş eski Ethernet kabloları doğrudan SPE kabloları olarak kullanılabilir mi?

Kesinlikle tavsiye edilmez. Gerçek bir SPE iletim sistemi, özellikle tek çift yüksek frekanslı iletim için empedans, geri dönüş kaybı ve çapraz konuşma açısından sıkı bir optimizasyona tabi tutulur. Endüstriyel SPE kabloları ayrıca sıradan bakır tellerin eşleştiremeyeceği özel esnek yapısal elemanlar içerir.

Sonuç

Tek Çift Ethernet (SPE), hiçbir şekilde "daha az bakır kabloya sahip olmanın" teknik açıdan bir düşüşü değildir; gerçek dijitalleşmeye ve zekaya doğru ilerleyen endüstriyel otomasyonun fiziksel katmanının temel taşıdır. SPE teknolojisini altyapı planlamalarına erkenden dahil eden kuruluşlar için bu, yalnızca mevcut dağıtım ve bakım maliyetlerini önemli ölçüde azaltmakla kalmaz, aynı zamanda yeni nesil Her Şeyin İnterneti mimarisinde de yüksek bir zemin elde eder.

Yüksek kaliteli kablolara odaklanan bir üretici olarak, HUAPUCABLE Ekibimiz her zaman en son endüstriyel iletişim teknolojilerine ayak uydurarak küresel müşterilere sıkı endüstriyel standartları karşılayan güvenilir kablo çözümleri sunmaya kendini adamıştır. Projelerinize göre uyarlanmış kablo özelliklerini ve fiyat tekliflerini almak için ekibimizle iletişime geçmekten çekinmeyin.
