MPO ve MTP ile Standart Sonlandırma Süreçleri Arasındaki Mühendislik Farklılıkları

1. MPO ve MTP Arasındaki Mühendislik Farklılıkları

Sonlandırma sürecine dalmadan önce MPO ve MTP arasındaki farkları açıklığa kavuşturmamız gerekiyor. MPO arayüzlerine yönelik uluslararası standartlar öncelikle IEC 61754-7 ve Kuzey Amerika'nın TIA-604-5'i tarafından tanımlanır. MTP (Mechanical Transfer Push-on) ise US Conec tarafından geliştirilen yüksek performanslı bir markadır. MPO standartlarıyla tamamen uyumludur ancak mekanik ve optik mühendislikte derin iyileştirmelere sahiptir:

Yüzer Yüksük: Geleneksel sabit yüksüklerin aksine MTP, yüzer bir tasarım kullanır. Harici kablo gerilime maruz kaldığında, iki uç yüz arasındaki sıkı fiziksel teması dinamik olarak koruyarak hava boşluklarının oluşmasını önleyebilir.

Eliptik Kılavuz Pimleri: Geleneksel MPO'lar, iç duvarı kolayca kazıyan ve döküntü oluşturan yivli düz kafalı kılavuz pimleri kullanır. MTP'nin eliptik aerodinamik tasarımı kesme aşınmasını ortadan kaldırarak yüzlerce montaj döngüsünden sonra bile mikron altı hizalama doğruluğu sağlar.

Metal Pim Kelepçesi ve Oval Yay: Kılavuz pimlerinin eksenel tutma kuvvetini geliştirmek için metal malzemeler kullanılmış ve yay, fiber şeritle eşleşecek şekilde oval bir şekle optimize edilmiştir. Bu, yayın sıkıştırma sırasında kenar liflerini sıkıştırmasını önler ve bu da mikro bükülme kaybına neden olabilir.

2. Standart Sonlandırma Süreci: Sıyırma'dan Son Parlatmaya

MPO/MTP'nin sonlandırılması sıfır toleranslı bir sistem mühendisliği sürecidir. Temel adımlar aşağıdaki gibidir:

Adım 1: Kablo Hazırlama ve Şeritleme Sonlandırmanın ilk aşaması ceketi doğru bir şekilde soymaktır. Son montaj sırasında kıvrım geriliminin azaltılması için en az 7 mm Kevlar (aramid iplik) tutulmalıdır, böylece mekanik çekme kuvvetinin kırılgan cam elyafları yerine mahfazaya aktarılması sağlanır. Yuvarlak kablonun içindeki fiberler gevşek olduğundan, bunları 250 µm aralıklı bir şerit dizisine dönüştürmek için özel aletlerin kullanılması gerekir. Operatörler bunları TIA-568 standardında belirtilen polarite renk koduna göre kesinlikle hizalamalıdır. Fiberin çaprazlanması veya bükülmesi kesinlikle yasaktır; aksi takdirde kenetlendiğinde kırılmaya çok yatkındır.

Adım 2: Hassas Yarma Fiber kaplama termal sıyırıcı ile soyulup izopropil alkolle temizlendikten sonra hassas bir şekilde yarılması gerekir. Yarma uzunluğu 10 (± 2) mm'de sıkı bir şekilde kontrol edilmelidir. Sıradan makasla manuel düzeltme kesinlikle yasaktır. Fiber yumrularını ortadan kaldırmak ve bunların son derece dar toleranslara sahip yüksük deliği duvarlarını delmesini önlemek için yüksek hassasiyetli mekanik veya lazer kesme ekipmanı kullanılmalıdır.

Adım 3: Akışkanlar Dinamiği Epoksi Enjeksiyonu ve Isıl İşlem Liflerin kalıcı olarak sabitlenmesi EPO-TEK 353ND iki bileşenli, yüksek sıcaklığa dayanıklı epoksi reçineye dayanır. Karışık reçinenin bir santrifüj kullanılarak (7-10 dakika çalıştırılarak) sıkı bir şekilde gazdan arındırılması gerekir. Gaz dışarı atılmazsa, yüksek sıcaklıklar altında genişleyen kabarcıklar, fiberlerde eksenel bir "pistonlanma" etkisine neden olacak ve doğrudan uç yüz geometrisini tahrip edecektir. Enjeksiyondan sonra konnektör programlanabilir yüksek sıcaklıklı bir kürleme fırınına yerleştirilmeli ve 150°C'de 4 dakika boyunca hassas bir şekilde kürlenmelidir.

Adım 4: Çok Aşamalı Hassas Parlatma MPO/MTP parlatma, son derece sert silika fiberler ile daha yumuşak polimer matris (PPS) arasında bir denge kurulmasını gerektirir. Standart cilalama işlemi dört ana aşamaya ayrılmıştır:

Epoksi Temizleme ve Nubbing'in Giderilmesi: Çıkıntılı elyafları ve epoksi taneciklerini cilalamak için hafif basınç altında 16μm/30μm silikon karbür film kullanın.

Kaba Parlatma ve Geometri Şekillendirme: 8 derecelik APC açısını oluşturmak ve derin çizikleri ortadan kaldırmak için 9 µm/3 µm silikon karbür veya alüminyum oksit film kullanın.

İnce Parlatma: Fiberlerin plastik yüzeye göre çıkıntı yüksekliğini hassas bir şekilde kontrol etmek için 1 µm elmas filme geçin.

Son Parlatma: Kimyasal Mekanik Parlatma (CMP) etkisini kullanarak kusursuz bir ayna fiziksel temas bölgesi elde etmek için mikron altı (0,5 µm veya 0,02 µm) silikon dioksit veya seryum oksit kullanın.

Bu çok aşamalı süreçte, aşamalar arası temizleme toleransı sıfırdır. Bir sonraki aşamaya taşınan herhangi bir kaba parçacık kalıntısı, tüm partinin hurdaya çıkarılmasına yol açacaktır.

3. Kalite Kontrolü: 3D İnterferometre ve Görsel İnceleme

Tek modlu APC konnektörleri için ultra düşük ekleme kaybına (≤0,35 dB) ulaşmak, sıkı standart doğrulamalardan geçmeyi gerektirir.

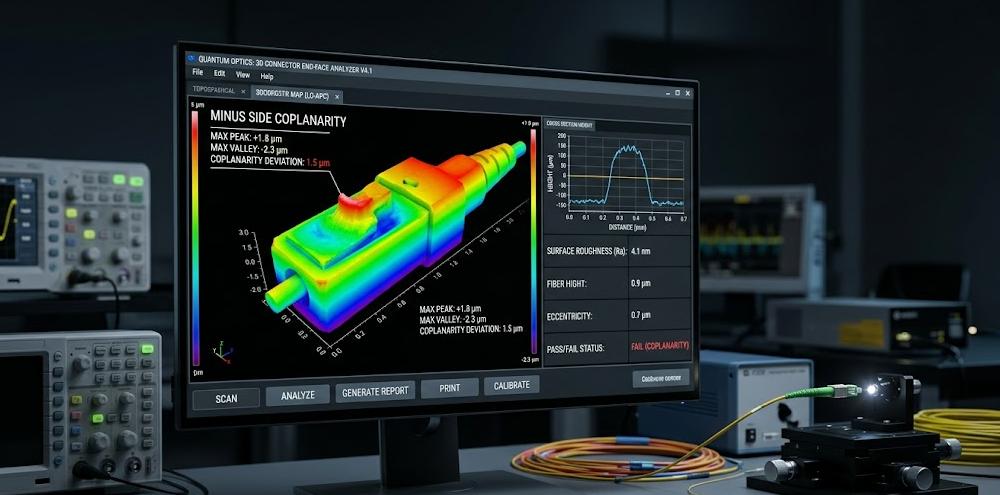

3D Uç Yüz Geometrisi (EFG) Parametreleri: IEC 61755-3-31:2015 standardına göre uç yüzü izlemek için yüksek hassasiyetli bir beyaz ışık interferometresi kullanılmalıdır. Temel odak noktası "Eksi Taraf Eş Düzlemliliği" (en düşük fiber ile en uygun düzlem arasındaki mesafe), fiber çıkıntı yüksekliği ve "Çekirdek Dip"tir. Aşırı çekirdek eğimi, çekirdekler arasında hava boşluklarına neden olur ve kesinlikle ölümcül bir cilalama kusurudur.

Görsel Temizlik Sertifikası: IEC 61300-3-35:2022 standardına uygun olarak kontaminasyonu değerlendirmek için bir dijital mikroskop kullanılmalıdır. Bölge A (0-25 µm çekirdek bölgesi) için tek modlu fiberler, her boyuttaki kusurları veya kirlenmeyi kesinlikle yasaklar. En son 2022 sürümü aynı zamanda tüm dikdörtgen yüksük yüzeyi ve çevresindeki 250 µm alan boyunca gevşek parçacıkların değerlendirilmesini gerektirir. Yerinde kurulum, IBYC (Bağlanmadan Önce İnceleyin) kapalı döngü protokolüne sıkı sıkıya bağlı kalmalıdır.
