Alüminyum Tel Bakır Prizlere Doğrudan Bağlanabilir mi?

olup olmadığı sorusuna yanıt verirken alüminyum tel Standart bir bakır prize doğrudan bağlanabildiğinden, malzeme bilimi ve mevcut Ulusal Elektrik Yasası (NEC) standartları kesin bir yanıt sağlar: kesinlikle hayır .

ABD Tüketici Ürün Güvenliği Komisyonu (CPSC) ve Franklin Araştırma Enstitüsü'nden alınan veriler, 1972 öncesi "eski teknoloji" alüminyum tellerle kablolanan evlerin priz ve anahtar bağlantılarında "Yangın Tehlikesi Koşullarına" ulaşma ihtimalinin, saf bakırla kablolanan evlere kıyasla 55 kat daha fazla olduğunu ortaya koyuyor. Bu aşırı yangın riski, duvarların içindeki alüminyum telden kaynaklanmaz, alüminyum tel ile uyarlanmamış elektrik terminalleri arasındaki mekanik bağlantı noktalarında yoğunlaşır.

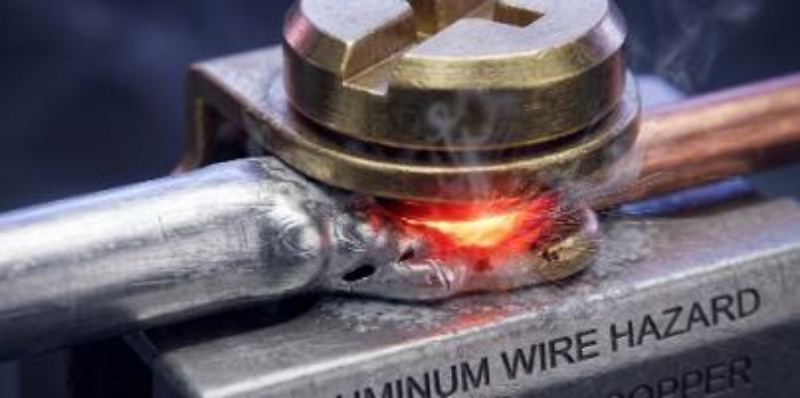

Doğrudan Alüminyum-Bakır Bağlantısı Neden Son Derece Tehlikelidir?

Alüminyum ve bakırın özel ortamlar veya özel mekanik tasarımlar olmadan birlikte preslenmesi, kaçınılmaz olarak bir dizi yavaş ama geri dönüşü olmayan, yıkıcı fiziksel ve kimyasal reaksiyonları tetikler.

• Termal Genleşme Uyuşmazlığı ve "Soğuk Akış": Alüminyumun termal genleşme katsayısı (~23,1 µm/m·°C), bakır ve çeliğinkinden önemli ölçüde daha yüksektir. Akım, standart bir yuva vidasının katı kısıtlamaları altında teli ısıttığında, alüminyum, "soğuk akış" veya mekanik sürünme olarak bilinen şiddetli genleşmeye ve geri dönüşü olmayan enine plastik deformasyona uğrar. Soğutulduktan sonra alüminyum büzülür ancak orijinal hacmini kaybeder ve binlerce termal döngü boyunca ciddi gevşemeye, ark oluşumuna ve sonunda yanmaya neden olan mikroskobik boşluklar bırakır.
• Ölümcül Oksit Yalıtım Katmanı: Oksitlenmiş bakır bir miktar iletkenliği korurken, alüminyum oksijenle anında reaksiyona girerek yoğun, son derece sert bir alüminyum oksit (Al₂O₃) tabakası oluşturur. Bu katman, akım iletimini ciddi şekilde engelleyen mükemmel bir elektrik yalıtkanıdır. Mekanik bağlantı gevşedikçe oksidasyon hızlanır, temas direncinin katlanarak artmasına ve büyük miktarda yıkıcı ısı oluşmasına neden olur.
• Galvanik Korozyon: Alüminyum ve bakır arasında önemli bir potansiyel farkı vardır. Bu farklı metaller standart bir kabın içine temas ettiğinde ve ortamdaki neme maruz kaldıklarında mikroskobik bir galvanik hücre oluştururlar. Oldukça aktif anot olan alüminyum tel, hızlı galvanik korozyona uğrayarak fiziksel yapısını ve elektriksel kesitini bozar.

Tek Uyumlu Doğrudan Bağlantı Çözümü: CO/ALR Dereceli Cihazlar

"YALNIZCA CU" işaretli standart prizlerin hiçbir koşulda alüminyum teli sonlandırması kesinlikle yasaktır. Alüminyumun uzun vadeli sürünmesi nedeniyle, eski "AL/CU" cihazları da yüksek oranlarda arıza yapıyordu.

Modern elektrik kodları (NEC 406.10 gibi), kanunen bu işarete sahip olmayan cihazların CO/ALR (Bakır-Alüminyum Revize) alüminyum iletkenlerin doğrudan sonlandırılması kesinlikle yasaktır. CO/ALR kapları sıkı şartları geçmelidir UL 1567 standart. Galvanik reaksiyonları en aza indirmek için derin kalay kaplama kullanırlar ve alüminyum teli fiziksel olarak yerine kilitleyerek soğuk akışı önleyen özel, dar kılavuz yuvalarına sahiptirler.

En İyi Kalıcı Onarım Çözümü: Bakır "Pigtailing"

CO/ALR yuvaları pahalı olduğundan ve bir bağlantı kutusu içinde birden fazla alüminyum telin birbirine eklenmesinden kaynaklanan tehlikeleri gideremediğinden, CPSC'nin en çok tavsiye edilen kalıcı onarımı, "domuz kuyruğu" . Bu, kısa bir saf bakır tel parçasının mevcut alüminyum tele güvenli bir şekilde eklenmesini ve daha sonra herhangi bir standart modern prize bağlanmasını içerir.

CPSC resmi olarak yalnızca iki kalıcı pigtailing yöntemini onaylamaktadır:

1. COPALUM Soğuk Kaynak Sıkma Sistemi (Optimal Kalıcı Çözüm)

TE Connectivity tarafından geliştirilen bu, CPSC'nin bir evin kablolarını tamamen bakırla yeniden döşemek kadar güvenli olarak değerlendirdiği tek onarım yöntemidir.

• Mekanizma: Özel bir kalay kaplı bakır manşon kullanır. Tescilli bir elektrikli alet, "kuru kıvrım" oluşturmak için 10.000 pound mutlak basınç uygular.
• Sonuç: Bu aşırı basınç, metalleri plastik olarak akmaya zorlar, oksit katmanını anında yırtar ve metal kafesleri oda sıcaklığında birleştirerek "soğuk bir kaynak" oluşturur ve gelecekteki oksidasyonu ve galvanik korozyonu kalıcı olarak ortadan kaldırır.

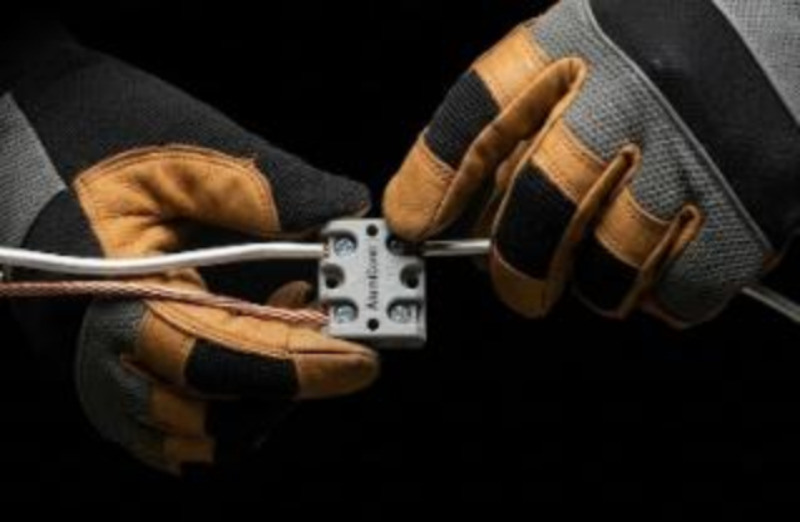

2. AlumiConn Özel Alüminyum-Bakır Terminali (Onaylı Alternatif)

COPALUM araçlarının mevcut olmadığı alanlar için CPSC, King Innovation'ın AlumiConn konnektörünü onaylar.

• Mekanizma: Bu, alüminyum ve bakır tellerin tamamen izole edilmiş bağlantı noktalarına yerleştirildiği ve kaynaktaki galvanik korozyon yolunu kesen kompakt, çok bağlantı noktalı minyatür bir terminal bloğudur.
• Anti-Oksidasyon: İç kısım, yerleştirildikten sonra çıplak alüminyum kristallerini anında kaplayan ve oksijeni bloke eden bir antioksidan macunla önceden doldurulmuştur.

Kritik Uyumluluk Uyarısı: Zorunlu Tork Kontrolü (NEC 110.14(D))

AlumiConn konnektörlerini kullanırken NEC 110.14(D), kurulumcuların açıkça bir kalibre edilmiş tork aleti Üretici tarafından belirtilen tam torku (genellikle 10 ila 15 inç-pound) elde etmek için (tork tornavidası gibi). Az sıkmak yüksek dirençli yanmalara neden olurken, aşırı sıkmak yumuşak alüminyum teli ezer. Tork aletinin kullanılmaması NEC kurallarını ihlal eder ve bir yangın sonrasında sigorta taleplerinin reddedilmesine yol açabilir.

Kesinlikle Yasaktır: Standart veya "Mor" Tel Somunlar Güvenli mi?

Hayır. Alüminyum-bakır bağlantıları için asla standart bükümlü tel somunları kullanmamalısınız. Alüminyum-bakır bağlantıları için pazarlanan "mor" tel somunlar bile (antioksidan macun içeren İdeal 65 gibi) kalıcı onarımlar için CPSC tarafından onaylanmamıştır. Laboratuar testleri, bu tel somunların içindeki spiral yayların, alüminyumun şiddetli termal genleşmesini ve soğuk akışını kısıtlayamayacağını göstermektedir. Alüminyum tel üzerindeki tel somun bağlantıları sıklıkla başarısız olur ve işlenmemiş, orijinal eski prizlerden bile daha hızlı bir şekilde yangın tehlikesi oluşturur.

SSS | Sıkça Sorulan Sorular

S1: Alüminyum kabloyu doğrudan standart bir bakır prize bağlayabilir miyim?

Kesinlikle hayır. Ulusal Elektrik Yasasına (NEC) göre, CO/ALR işareti olmayan sertifikasız cihazların alüminyum iletkenleri sonlandırması kesinlikle yasaktır. Bu iki metalin özel bir mekanik tasarım olmadan doğrudan sıkıştırılması, geri dönüşü olmayan yıkıcı reaksiyonları tetikler.

S2: Alüminyum ve bakır telin bağlanması neden yangına neden olur? Bunun üç temel nedeni vardır: Birincisi, alüminyumun daha yüksek termal genleşmesi, bağlantı noktasında mekanik sürünmeye (soğuk akış) neden olur, bu da gevşekliğe ve ark oluşumuna yol açar. İkincisi, açığa çıkan alüminyum anında aşırı ısı üreten yüksek düzeyde yalıtkan bir oksit tabakası (alüminyum oksit) oluşturur. Üçüncüsü, iki metal arasındaki temas galvanik korozyona neden olur ve telin mekanik mukavemeti hızla azalır.

S3: "AL/CU" yuvalarını veya antioksidan macunlu "mor" tel somunları kullanabilir miyim?

Hayır. İlk "AL/CU" cihazları, alüminyumun uzun vadeli sürünmesine karşı koyamadıkları için başarısız oldu. Benzer şekilde, antioksidan macunlu "mor" tel somunlar, kalıcı onarımlar için CPSC tarafından tanınmamaktadır; arıza oranları ve yangın riski, işlenmemiş eski prizlerden bile daha hızlıdır.

S4: Eski alüminyum kabloları onarmanın en uyumlu ve en güvenli yolu nedir?

Aşırı ısınma risklerini kalıcı olarak ortadan kaldırmak için tamamen uyumlu yalnızca iki yol vardır: ya cihazları tamamen UL 1567 standardını geçen özel CO/ALR yuvalarıyla değiştirin; veya COPALUM soğuk kaynak sistemi veya AlumiConn terminalleriyle bakır pigtailleme kullanarak kurulum sırasında NEC 110.14(D) tork spesifikasyonlarını karşılayacak hassas bir tork aleti kullanmanızı sağlayın.
